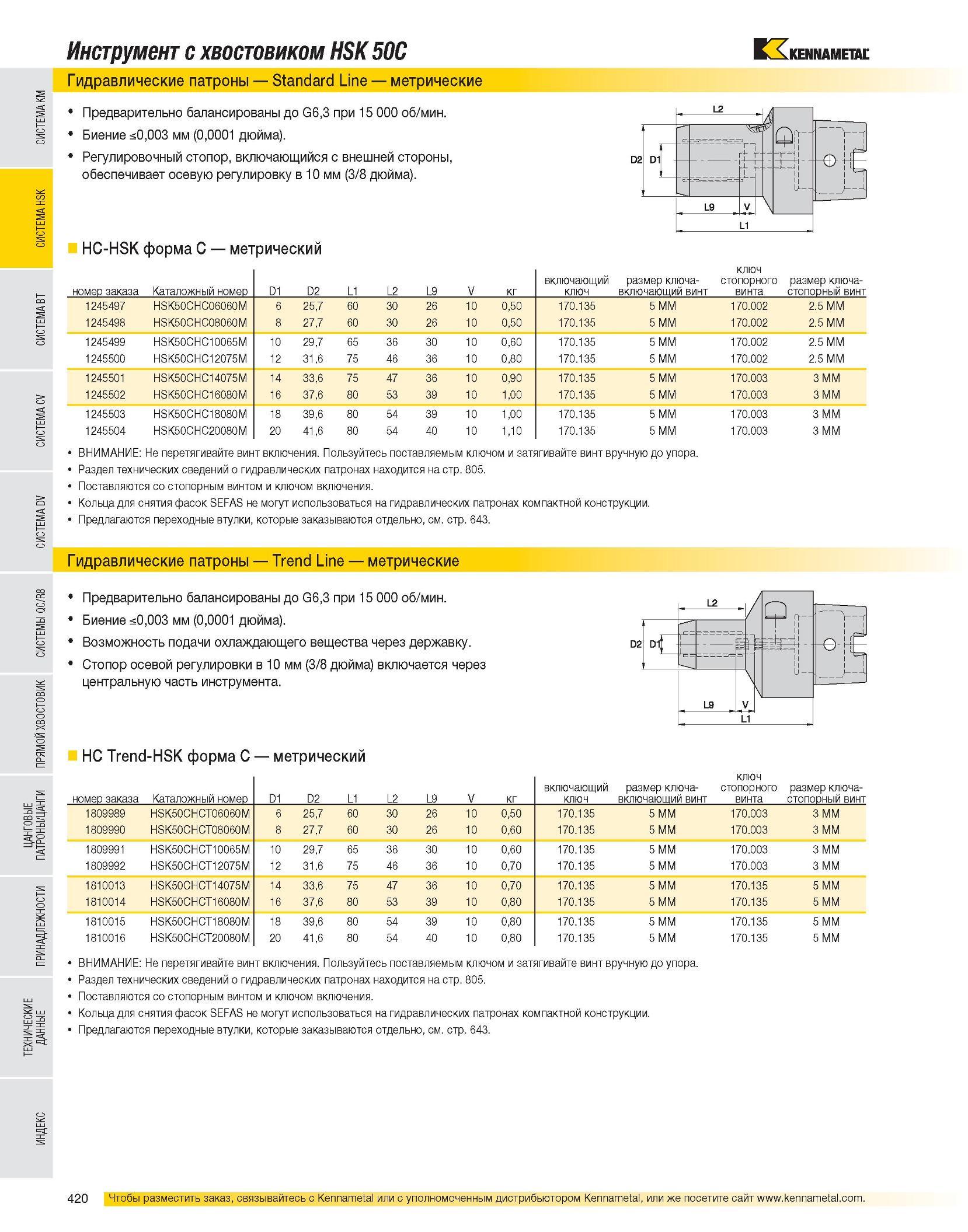

Инструмент с хвостовиком HSK 50C Гидравлические патроны Standard Line метрические Предварительно балансированы до G6,3 при 15 000 об/мин. Биение <0,003 мм (0,0001 дюйма). Регулировочный стопор, включающийся с внешней стороны, обеспечивает осевую регулировку в 10 мм (3/8 дюйма). HC-HSK форма C метрический номер заказа Каталожный номер D1 D2 L1 L2 L9 V кг включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт 1245497 HSK50CHC06060M 6 25,7 60 30 26 10 0,50 170.135 5 MM 170.002 2.5 MM 1245498 HSK50CHC08060M 8 27,7 60 30 26 10 0,50 170.135 5 MM 170.002 2.5 MM 1245499 HSK50CHC10065M 10 29,7 65 36 30 10 0,60 170.135 5 MM 170.002 2.5 MM 1245500 HSK50CHC12075M 12 31,6 75 46 36 10 0,80 170.135 5 MM 170.002 2.5 MM 1245501 HSK50CHC14075M 14 33,6 75 47 36 10 0,90 170.135 5 MM 170.003 3 MM 1245502 HSK50CHC16080M 16 37,6 80 53 39 10 1,00 170.135 5 MM 170.003 3 MM 1245503 HSK50CHC18080M 18 39,6 80 54 39 10 1,00 170.135 5 MM 170.003 3 MM 1245504 HSK50CHC20080M 20 41,6 80 54 40 10 1,10 170.135 5 MM 170.003 3 MM ВНИМАНИЕ: Не перетягивайте винт включения. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Раздел технических сведений о гидравлических патронах находится на стр. 805. Поставляются со стопорным винтом и ключом включения. Кольца для снятия фасок SEFAS не могут использоваться на гидравлических патронах компактной конструкции. Предлагаются переходные втулки, которые заказываются отдельно, см. стр. 643. Гидравлические патроны Trend Line метрические Предварительно балансированы до G6,3 при 15 000 об/мин. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку. Стопор осевой регулировки в 10 мм (3/8 дюйма) включается через центральную часть инструмента. HC Trend-HSK форма C метрический номер заказа Каталожный номер D1 D2 L1 L2 L9 V кг включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт 1809989 HSK50CHCT06060M 6 25,7 60 30 26 10 0,50 170.135 5 MM 170.003 3 MM 1809990 HSK50CHCT08060M 8 27,7 60 30 26 10 0,60 170.135 5 MM 170.003 3 MM 1809991 HSK50CHCT10065M 10 29,7 65 36 30 10 0,60 170.135 5 MM 170.003 3 MM 1809992 HSK50CHCT12075M 12 31,6 75 46 36 10 0,70 170.135 5 MM 170.003 3 MM 1810013 HSK50CHCT14075M 14 33,6 75 47 36 10 0,70 170.135 5 MM 170.135 5 MM 1810014 HSK50CHCT16080M 16 37,6 80 53 39 10 0,80 170.135 5 MM 170.135 5 MM 1810015 HSK50CHCT18080M 18 39,6 80 54 39 10 0,80 170.135 5 MM 170.135 5 MM 1810016 HSK50CHCT20080M 20 41,6 80 54 40 10 0,80 170.135 5 MM 170.135 5 MM ВНИМАНИЕ: Не перетягивайте винт включения. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Раздел технических сведений о гидравлических патронах находится на стр. 805. Поставляются со стопорным винтом и ключом включения. Кольца для снятия фасок SEFAS не могут использоваться на гидравлических патронах компактной конструкции. Предлагаются переходные втулки, которые заказываются отдельно, см. стр. 643.
