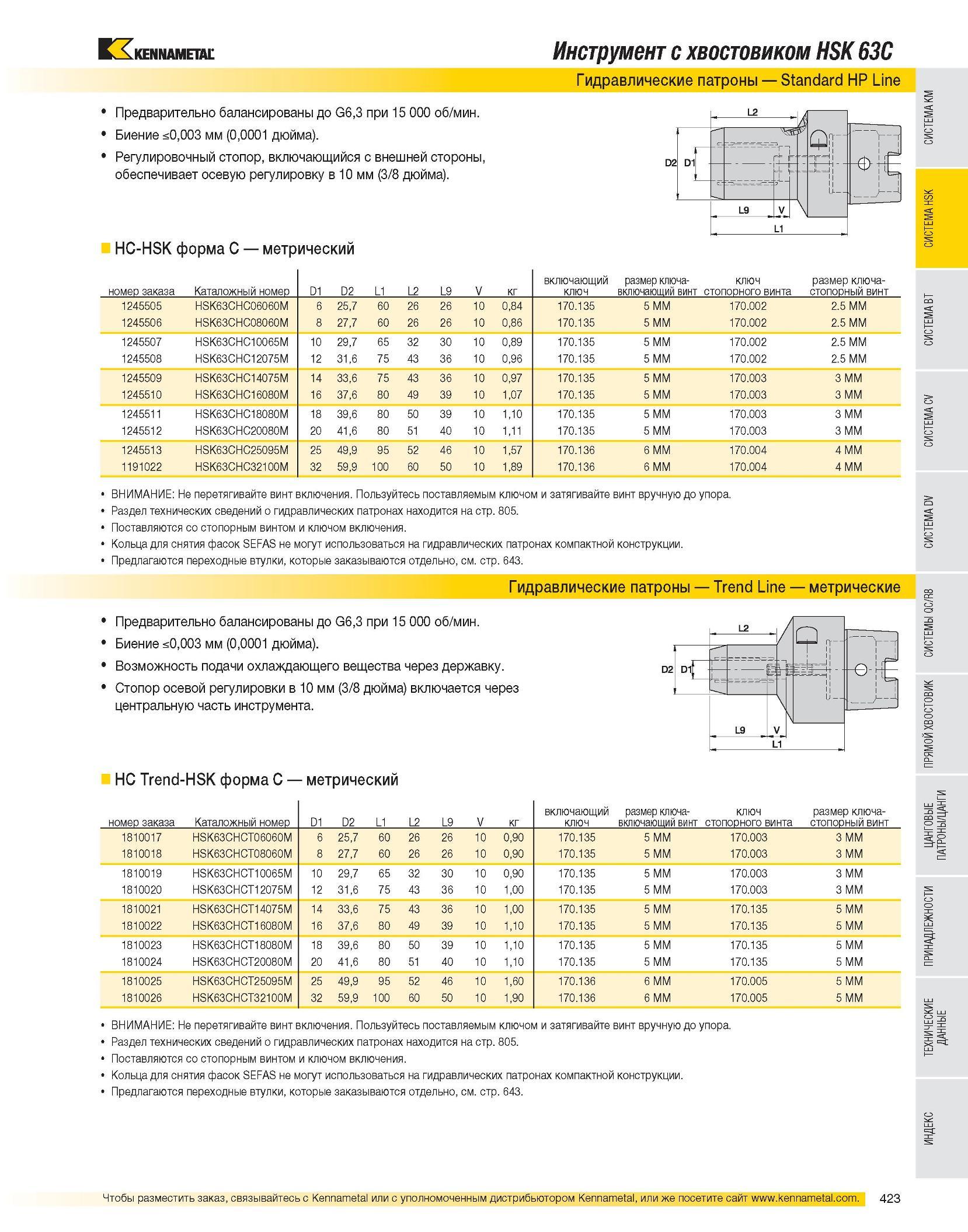

425 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.423

Каталог KENNAMETAL 2007 Системы инструмента Стр. 423 0425 Lab2u

Предварительно балансированы до G6,3 при 15 000 об/мин. Биение <0,003 мм (0,0001 дюйма). Регулировочный стопор, включающийся с внешней стороны, обеспечивает осевую регулировку в 10 мм (3/8 дюйма). HC-HSK форма C метрический Инструмент с хвостовиком HSK 63C Гидравлические патроны Standard HP Line номер заказа Каталожный номер D1 D2 L1 L2 L9 V кг включающий ключ размер ключа- ключ включающий винт стопорного винта размер ключа-стопорный винт 1245505 HSK63CHC06060M 6 25,7 60 26 26 10 0,84 170.135 5 MM 170.002 2.5 MM 1245506 HSK63CHC08060M 8 27,7 60 26 26 10 0,86 170.135 5 MM 170.002 2.5 MM 1245507 HSK63CHC10065M 10 29,7 65 32 30 10 0,89 170.135 5 MM 170.002 2.5 MM 1245508 HSK63CHC12075M 12 31,6 75 43 36 10 0,96 170.135 5 MM 170.002 2.5 MM 1245509 HSK63CHC14075M 14 33,6 75 43 36 10 0,97 170.135 5 MM 170.003 3 MM 1245510 HSK63CHC16080M 16 37,6 80 49 39 10 1,07 170.135 5 MM 170.003 3 MM 1245511 HSK63CHC18080M 18 39,6 80 50 39 10 1,10 170.135 5 MM 170.003 3 MM 1245512 HSK63CHC20080M 20 41,6 80 51 40 10 1,11 170.135 5 MM 170.003 3 MM 1245513 HSK63CHC25095M 25 49,9 95 52 46 10 1,57 170.136 6 MM 170.004 4 MM 1191022 HSK63CHC32100M 32 59,9 100 60 50 10 1,89 170.136 6 MM 170.004 4 MM ВНИМАНИЕ: Не перетягивайте винт включения. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Раздел технических сведений о гидравлических патронах находится на стр. 805. Поставляются со стопорным винтом и ключом включения. Кольца для снятия фасок SEFAS не могут использоваться на гидравлических патронах компактной конструкции. Предлагаются переходные втулки, которые заказываются отдельно, см. стр. 643. Гидравлические патроны Trend Line метрические Предварительно балансированы до G6,3 при 15 000 об/мин. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку. Стопор осевой регулировки в 10 мм (3/8 дюйма) включается через центральную часть инструмента. HC Trend-HSK форма C метрический номер заказа Каталожный номер D1 D2 L1 L2 L9 V кг включающий ключ размер ключа- ключ включающий винт стопорного винта размер ключа-стопорный винт 1810017 HSK63CHCT06060M 6 25,7 60 26 26 10 0,90 170.135 5 MM 170.003 3 MM 1810018 HSK63CHCT08060M 8 27,7 60 26 26 10 0,90 170.135 5 MM 170.003 3 MM 1810019 HSK63CHCT10065M 10 29,7 65 32 30 10 0,90 170.135 5 MM 170.003 3 MM 1810020 HSK63CHCT12075M 12 31,6 75 43 36 10 1,00 170.135 5 MM 170.003 3 MM 1810021 HSK63CHCT14075M 14 33,6 75 43 36 10 1,00 170.135 5 MM 170.135 5 MM 1810022 HSK63CHCT16080M 16 37,6 80 49 39 10 1,10 170.135 5 MM 170.135 5 MM 1810023 HSK63CHCT18080M 18 39,6 80 50 39 10 1,10 170.135 5 MM 170.135 5 MM 1810024 HSK63CHCT20080M 20 41,6 80 51 40 10 1,10 170.135 5 MM 170.135 5 MM 1810025 HSK63CHCT25095M 25 49,9 95 52 46 10 1,60 170.136 6 MM 170.005 5 MM 1810026 HSK63CHCT32100M 32 59,9 100 60 50 10 1,90 170.136 6 MM 170.005 5 MM ВНИМАНИЕ: Не перетягивайте винт включения. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Раздел технических сведений о гидравлических патронах находится на стр. 805. Поставляются со стопорным винтом и ключом включения. Кольца для снятия фасок SEFAS не могут использоваться на гидравлических патронах компактной конструкции. Предлагаются переходные втулки, которые заказываются отдельно, см. стр. 643.
