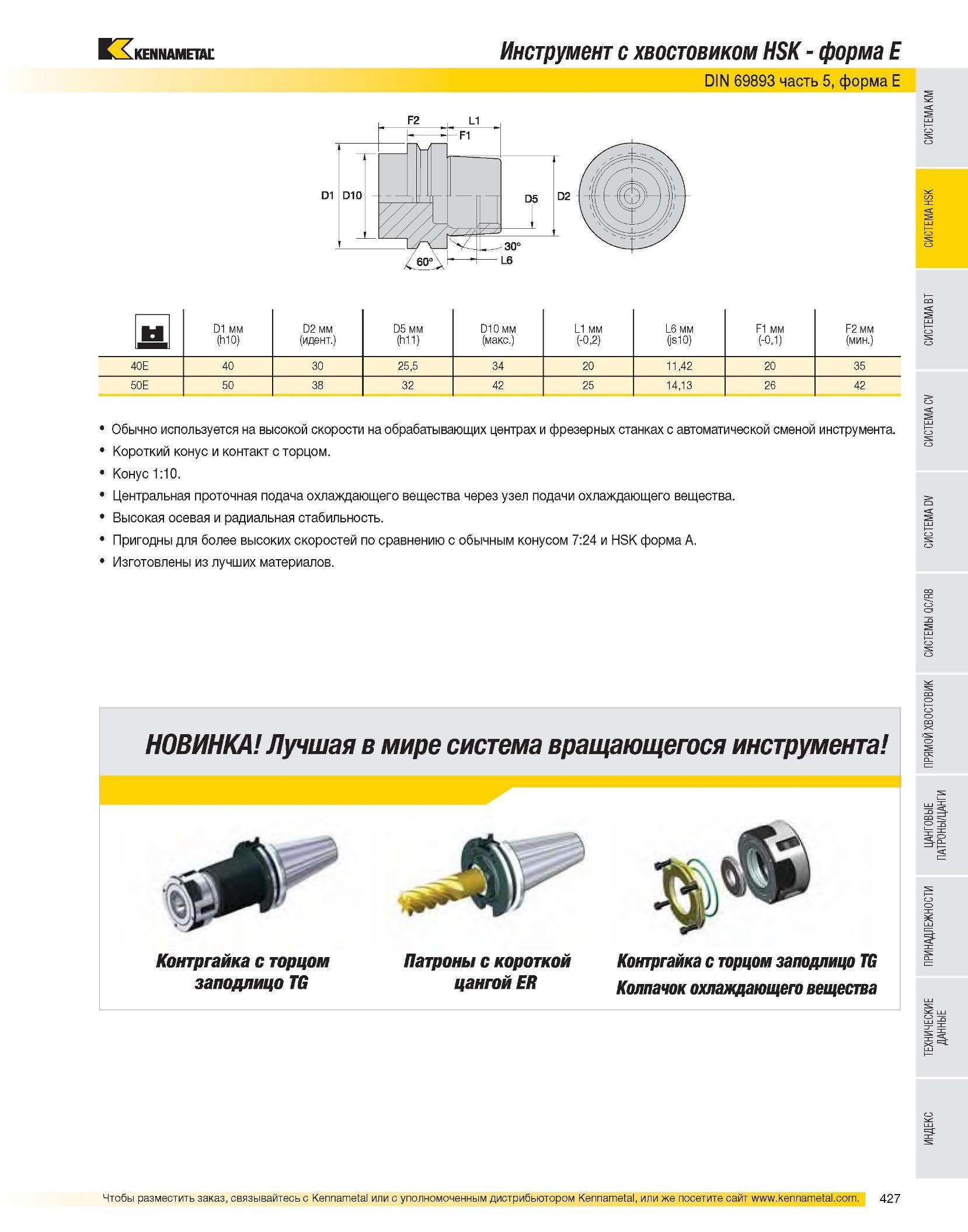

Инструмент с хвостовиком HSK - форма E DIN 69893 часть 5, форма E Ы D1 мм D2 мм D5 мм D10 мм L1 мм L6 мм F1 мм F2 мм (h10) (идент.) (h11) (макс.) (-0,2) (js10) (-0,1) (мин.) 40E 40 30 25,5 34 20 11,42 20 35 50E 50 38 32 42 25 14,13 26 42 Обычно используется на высокой скорости на обрабатывающих центрах и фрезерных станках с автоматической сменой инструмента. Короткий конус и контакт с торцом. Конус 1:10. Центральная проточная подача охлаждающего вещества через узел подачи охлаждающего вещества. Высокая осевая и радиальная стабильность. Пригодны для более высоких скоростей по сравнению с обычным конусом 7:24 и HSK форма A. Изготовлены из лучших материалов. НОВИНКА Лучшая в мире система вращающегося инструмента Контргайка с торцом Патроны с короткой Контргайка с торцом заподлицо TG заподлицо TG цангой ER Колпачок охлаждающего вещества
