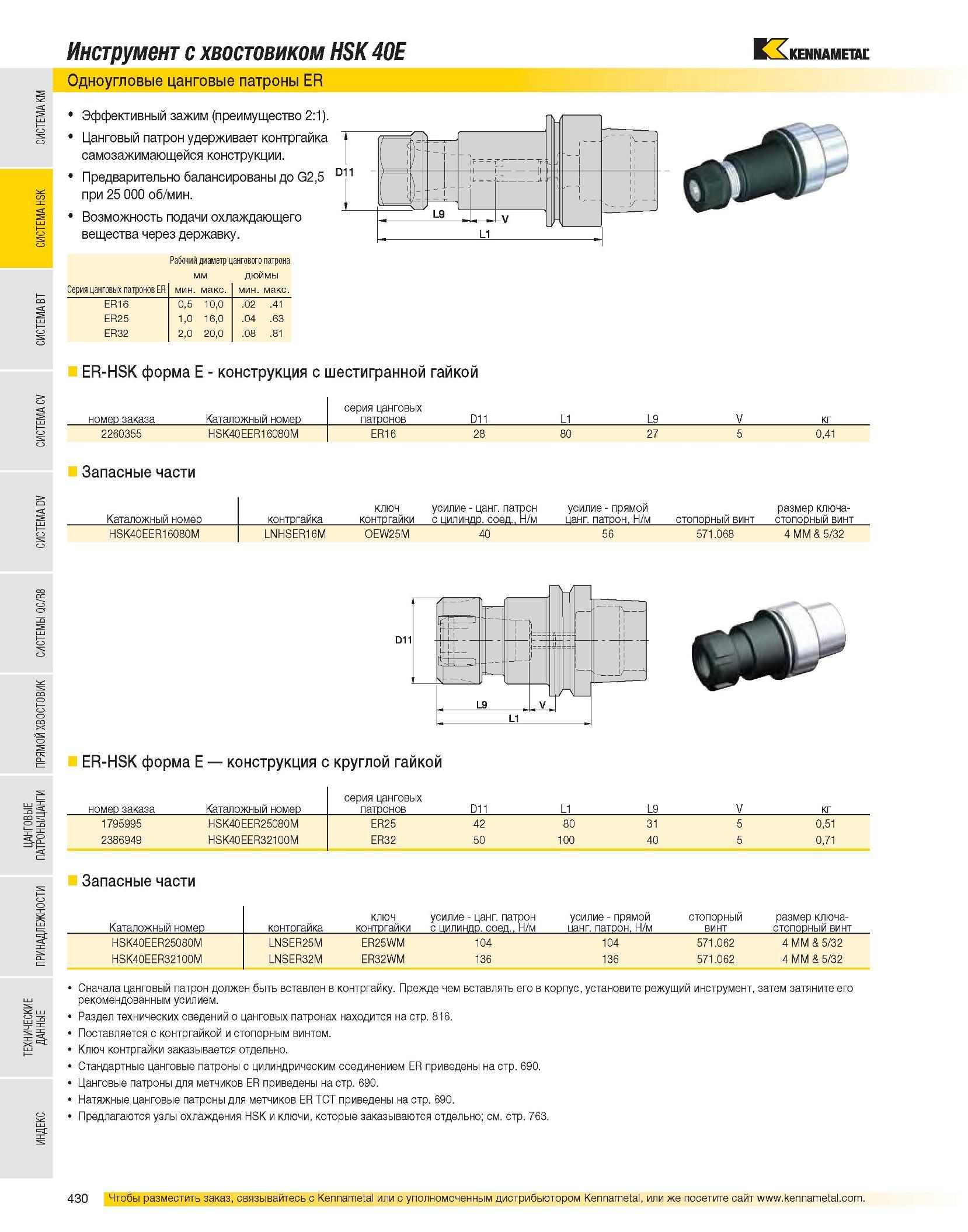

Инструмент с хвостовиком HSK 40E Одноугловые цанговые патроны ER Эффективный зажим (преимущество 2:1). Цанговый патрон удерживает контргайка ~Г самозажимающейся конструкции. Предварительно балансированы до G2,5 D11 при 25 000 об/мин. I Возможность подачи охлаждающего вещества через державку. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов ER мин. макс. мин. макс. ER16 0,5 10,0 .02 .41 ER25 1,0 16,0 .04 .63 ER32 2,0 20,0 .08 .81 ER-HSK форма E - конструкция с шестигранной гайкой номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг 2260355 HSK40EER16080M ER16 28 80 27 5 0,41 Запасные части Каталожный номер контргайка ключ контргайки усилие - цанг. патрон с цилиндр. соед., Н/м усилие - прямой цанг. патрон, Н/м стопорный винт размер ключа-стопорный винт HSK40EER16080M LNHSER16M OEW25M 40 56 571.068 4 MM & 5/32 ER-HSK форма E конструкция с круглой гайкой номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг 1795995 HSK40EER25080M ER25 42 80 31 5 0,51 2386949 HSK40EER32100M ER32 50 100 40 5 0,71 Запасные части Каталожный номер контргайка ключ контргайки усилие - цанг. патрон с цилиндр. соед., Н/м усилие - прямой цанг. патрон, Н/м стопорный винт размер ключа-стопорный винт HSK40EER25080M LNSER25M ER25WM 104 104 571.062 4 MM & 5/32 HSK40EER32100M LNSER32M ER32WM 136 136 571.062 4 MM & 5/32 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ контргайки заказывается отдельно. Стандартные цанговые патроны с цилиндрическим соединением ER приведены на стр. 690. Цанговые патроны для метчиков ER приведены на стр. 690. Натяжные цанговые патроны для метчиков ER TCT приведены на стр. 690. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
