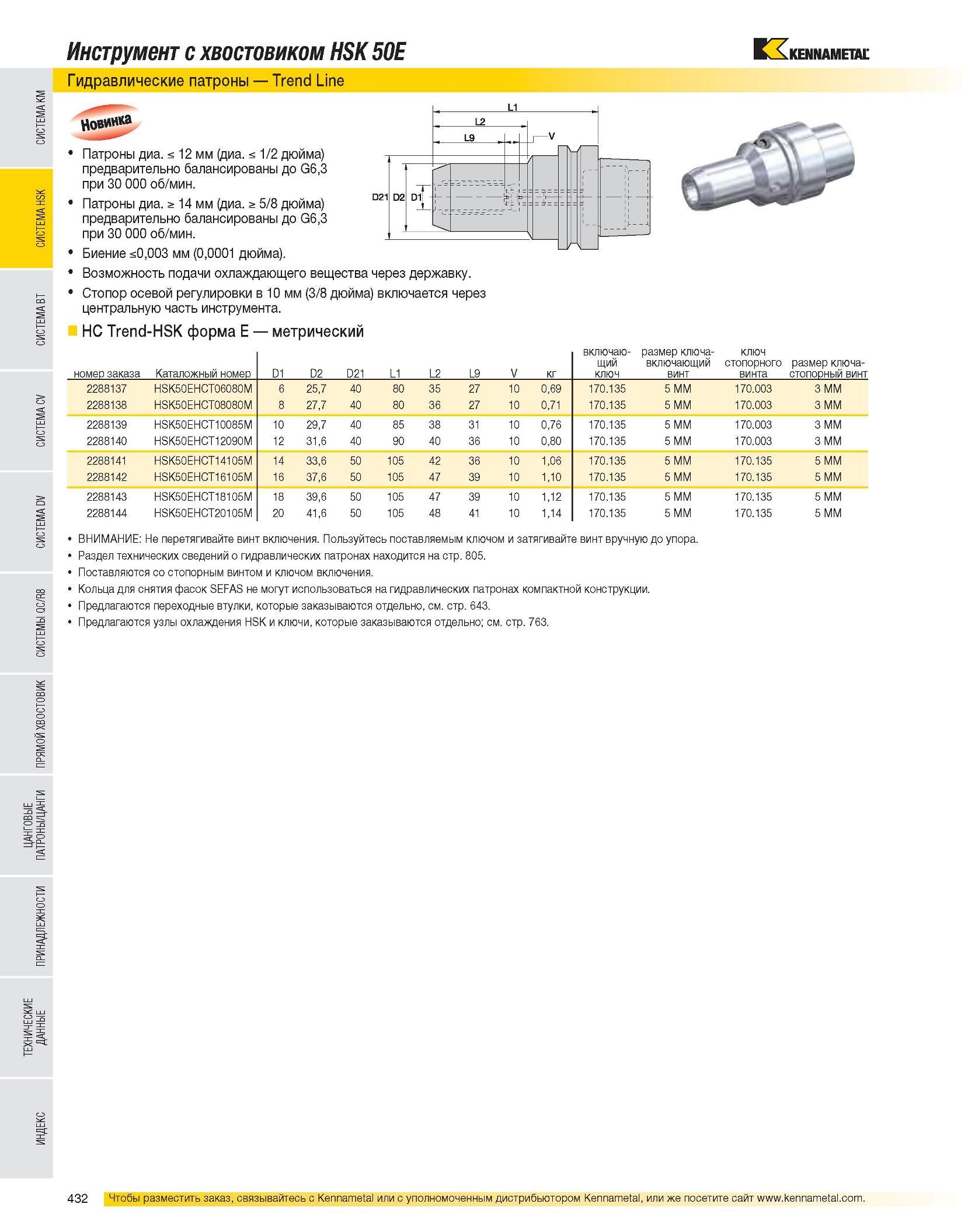

Инструмент с хвостовиком HSK 50E Гидравлические патроны Trend Line Патроны диа. < 12 мм (диа. < 1/2 дюйма) предварительно балансированы до G6,3 при 30 000 об/мин. Патроны диа. > 14 мм (диа. > 5/8 дюйма) предварительно балансированы до G6,3 при 30 000 об/мин. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку. Стопор осевой регулировки в 10 мм (3/8 дюйма) включается через центральную часть инструмента. HC Trend-HSK форма E метрический номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг включаю- щий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт 2288137 HSK50EHCT06080M 6 25,7 40 80 35 27 10 0,69 170.135 5 MM 170.003 3 MM 2288138 HSK50EHCT08080M 8 27,7 40 80 36 27 10 0,71 170.135 5 MM 170.003 3 MM 2288139 HSK50EHCT10085M 10 29,7 40 85 38 31 10 0,76 170.135 5 MM 170.003 3 MM 2288140 HSK50EHCT12090M 12 31,6 40 90 40 36 10 0,80 170.135 5 MM 170.003 3 MM 2288141 HSK50EHCT14105M 14 33,6 50 105 42 36 10 1,06 170.135 5 MM 170.135 5 MM 2288142 HSK50EHCT16105M 16 37,6 50 105 47 39 10 1,10 170.135 5 MM 170.135 5 MM 2288143 HSK50EHCT18105M 18 39,6 50 105 47 39 10 1,12 170.135 5 MM 170.135 5 MM 2288144 HSK50EHCT20105M 20 41,6 50 105 48 41 10 1,14 170.135 5 MM 170.135 5 MM ВНИМАНИЕ: Не перетягивайте винт включения. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Раздел технических сведений о гидравлических патронах находится на стр. 805. Поставляются со стопорным винтом и ключом включения. Кольца для снятия фасок SEFAS не могут использоваться на гидравлических патронах компактной конструкции. Предлагаются переходные втулки, которые заказываются отдельно, см. стр. 643. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
