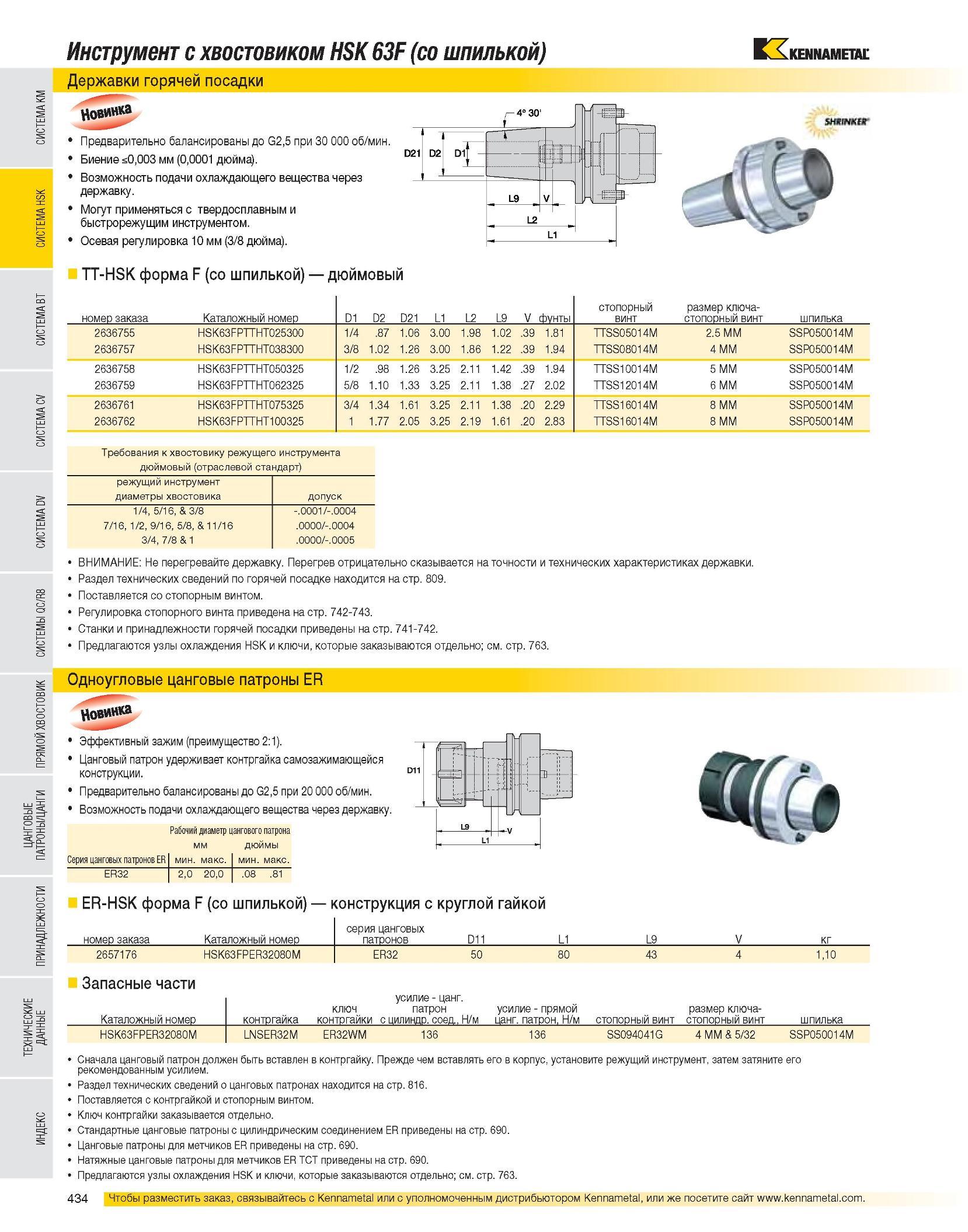

Инструмент с хвостовиком HSK 63F (со шпилькой) Державки горячей посадки Предварительно балансированы до G2,5 при 30 000 об/мин. Биение £0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку. Могут применяться с твердосплавным и быстрорежущим инструментом. Осевая регулировка 10 мм (3/8 дюйма). TT-HSK форма F (со шпилькой) дюймовый номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V фунты стопорный винт размер ключа-стопорный винт шпилька 2636755 HSK63FPTTHT025300 1/4 .87 1.06 3.00 1.98 1.02 .39 1.81 TTSS05014M 2.5 MM SSP050014M 2636757 HSK63FPTTHT038300 3/8 1.02 1.26 3.00 1.86 1.22 .39 1.94 TTSS08014M 4 MM SSP050014M 2636758 HSK63FPTTHT050325 1/2 .98 1.26 3.25 2.11 1.42 .39 1.94 TTSS10014M 5 MM SSP050014M 2636759 HSK63FPTTHT062325 5/8 1.10 1.33 3.25 2.11 1.38 .27 2.02 TTSS12014M 6 MM SSP050014M 2636761 HSK63FPTTHT075325 3/4 1.34 1.61 3.25 2.11 1.38 .20 2.29 TTSS16014M 8 MM SSP050014M 2636762 HSK63FPTTHT100325 1 1.77 2.05 3.25 2.19 1.61 .20 2.83 TTSS16014M 8 MM SSP050014M Требования к хвостовику режущего инструмента дюймовый (отраслевой стандарт) режущий инструмент диаметры хвостовика допуск 1/4, 5/16, & 3/8 -.0001/-.0004 7/16, 1/2, 9/16, 5/8, & 11/16 .0000/-.0004 3/4, 7/8 & 1 .0000/-.0005 ВНИМАНИЕ: Не перегревайте державку. Перегрев отрицательно сказывается на точности и технических характеристиках державки. Раздел технических сведений по горячей посадке находится на стр. 809. Поставляется со стопорным винтом. Регулировка стопорного винта приведена на стр. 742-743. Станки и принадлежности горячей посадки приведены на стр. 741-742. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763. Одноугловые цанговые патроны ER Эффективный зажим (преимущество 2:1). Цанговый патрон удерживает контргайка самозажимающейся конструкции. Предварительно балансированы до G2,5 при 20 000 об/мин. Возможность подачи охлаждающего вещества через державку. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов ER мин. макс. мин. макс. ER32 2,0 20,0 .08 .81 ER-HSK форма F (со шпилькой) конструкция с круглой гайкой номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг 2657176 HSK63FPER32080M ER32 50 80 43 4 1,10 Запасные части Каталожный номер контргайка усилие - цанг. ключ патрон контргайки с цилиндр. соед., Н/м усилие - прямой цанг. патрон, Н/м стопорный винт размер ключа-стопорный винт шпилька HSK63FPER32080M LNSER32M ER32WM 136 136 SS094041G 4 MM & 5/32 SSP050014M Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ контргайки заказывается отдельно. Стандартные цанговые патроны с цилиндрическим соединением ER приведены на стр. 690. Цанговые патроны для метчиков ER приведены на стр. 690. Натяжные цанговые патроны для метчиков ER TCT приведены на стр. 690. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
