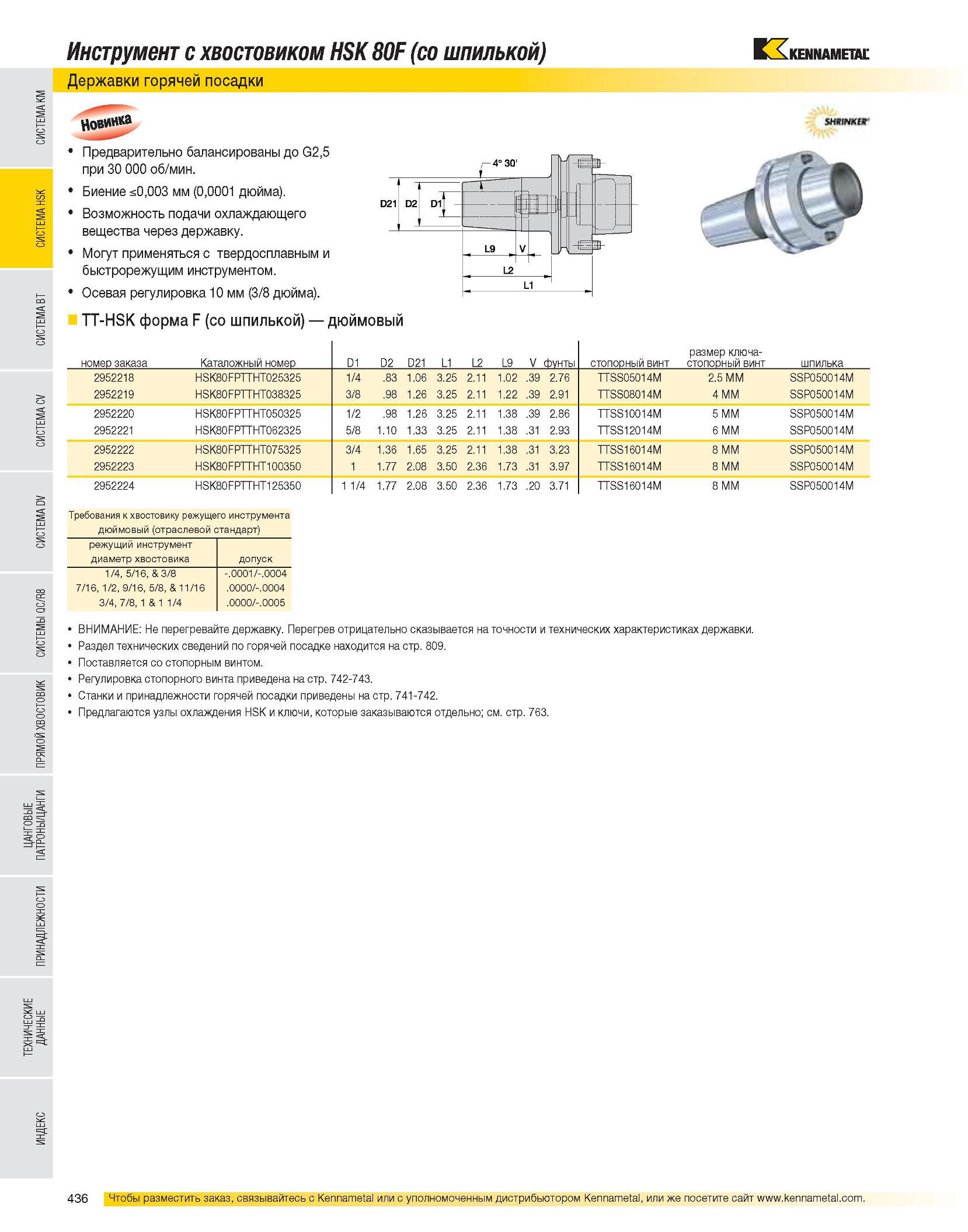

Инструмент с хвостовиком HSK 80F (со шпилькой) Державки горячей посадки Предварительно балансированы до G2,5 при 30 000 об/мин. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку. Могут применяться с твердосплавным и быстрорежущим инструментом. Осевая регулировка 10 мм (3/8 дюйма). TT-HSK форма F (со шпилькой) дюймовый номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V фунты стопорный винт размер ключа-стопорный винт шпилька 2952218 HSK80FPTTHT025325 1/4 .83 1.06 3.25 2.11 1.02 .39 2.76 TTSS05014M 2.5 MM SSP050014M 2952219 HSK80FPTTHT038325 3/8 .98 1.26 3.25 2.11 1.22 .39 2.91 TTSS08014M 4 MM SSP050014M 2952220 HSK80FPTTHT050325 1/2 .98 1.26 3.25 2.11 1.38 .39 2.86 TTSS10014M 5 MM SSP050014M 2952221 HSK80FPTTHT062325 5/8 1.10 1.33 3.25 2.11 1.38 .31 2.93 TTSS12014M 6 MM SSP050014M 2952222 HSK80FPTTHT075325 3/4 1.36 1.65 3.25 2.11 1.38 .31 3.23 TTSS16014M 8 MM SSP050014M 2952223 HSK80FPTTHT100350 1 1.77 2.08 3.50 2.36 1.73 .31 3.97 TTSS16014M 8 MM SSP050014M 2952224 HSK80FPTTHT125350 1 1/4 1.77 2.08 3.50 2.36 1.73 .20 3.71 TTSS16014M 8 MM SSP050014M Требования к хвостовику режущего инструмента дюймовый (отраслевой стандарт) режущий инструмент диаметр хвостовика допуск 1/4, 5/16, & 3/8 -.0001/-.0004 7/16, 1/2, 9/16, 5/8, & 11/16 .0000/-.0004 3/4, 7/8, 1 & 1 1/4 .0000/-.0005 ВНИМАНИЕ: Не перегревайте державку. Перегрев отрицательно сказывается на точности и технических характеристиках державки. Раздел технических сведений по горячей посадке находится на стр. 809. Поставляется со стопорным винтом. Регулировка стопорного винта приведена на стр. 742-743. Станки и принадлежности горячей посадки приведены на стр. 741-742. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
