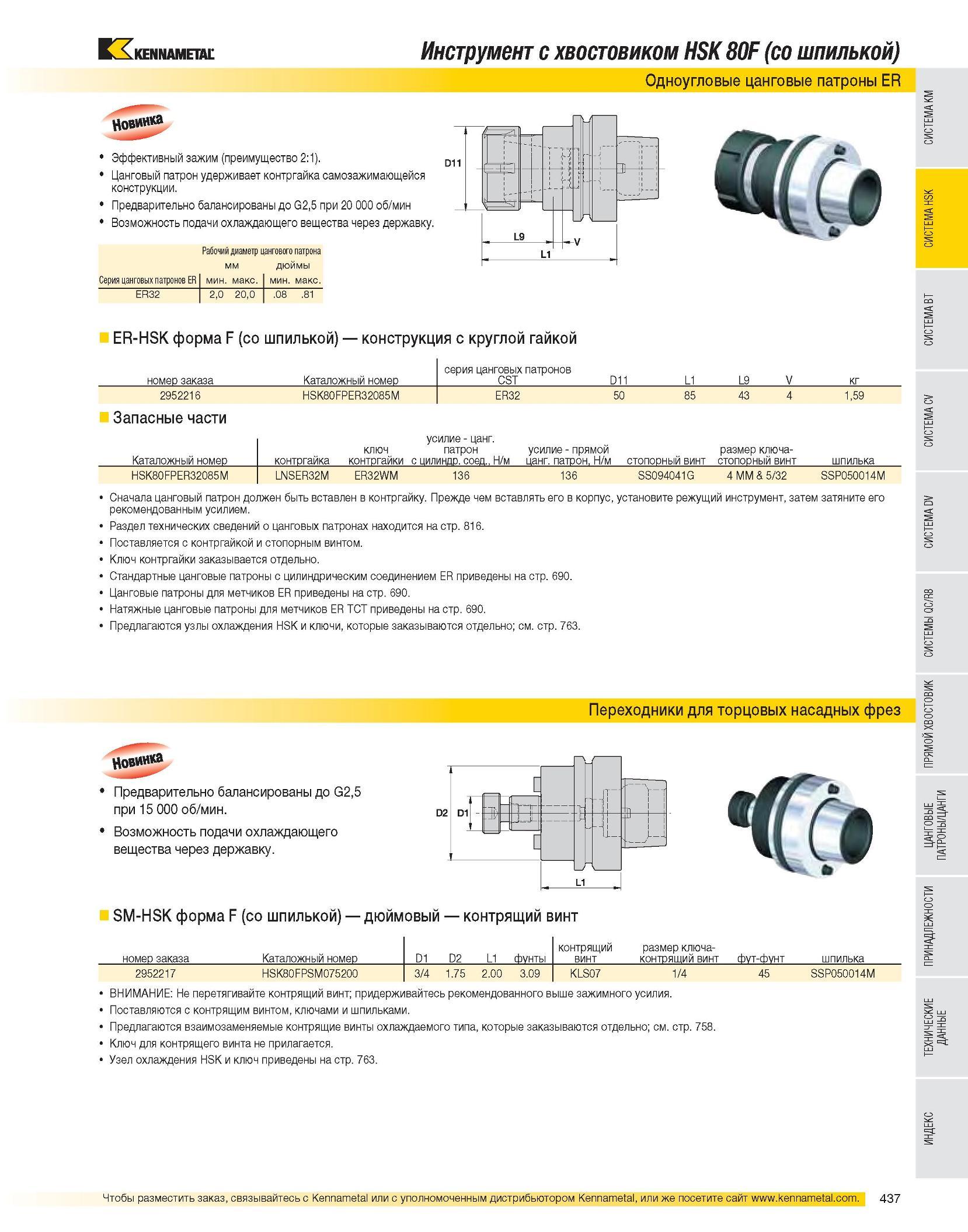

Инструмент с хвостовиком HSK 80F (со шпилькой) Одноугловые цанговые патроны ER Эффективный зажим (преимущество 2:1). Цанговый патрон удерживает контргайка самозажимающейся конструкции. Предварительно балансированы до G2,5 при 20 000 об/мин Возможность подачи охлаждающего вещества через державку. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов ER мин. макс. мин. макс. ER32 2,0 20,0 .08 .81 ER-HSK форма F (со шпилькой) конструкция с круглой гайкой номер заказа Каталожный номер серия цанговых патронов CST D11 L1 L9 V кг 2952216 HSK80FPER32085M ER32 50 85 43 4 1,59 Запасные части Каталожный номер ключ контргайка контргайки усилие - цанг. патрон с цилиндр. соед., Н/м усилие - прямой цанг. патрон, Н/м стопорный винт размер ключа-стопорный винт шпилька HSK80FPER32085M LNSER32M ER32WM 136 136 SS094041G 4 MM & 5/32 SSP050014M Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ контргайки заказывается отдельно. Стандартные цанговые патроны с цилиндрическим соединением ER приведены на стр. 690. Цанговые патроны для метчиков ER приведены на стр. 690. Натяжные цанговые патроны для метчиков ER TCT приведены на стр. 690. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763. Переходники для торцовых насадных фрез SM-HSK форма F (со шпилькой) дюймовый контрящий винт номер заказа Каталожный номер D1 D2 L1 фунты контрящий винт размер ключа-контрящий винт фут-фунт шпилька 2952217 HSK80FPSM075200 3/4 1.75 2.00 3.09 KLS07 1/4 45 SSP050014M ВНИМАНИЕ: Не перетягивайте контрящий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с контрящим винтом, ключами и шпильками. Предлагаются взаимозаменяемые контрящие винты охлаждаемого типа, которые заказываются отдельно; см. стр. 758. Ключ для контрящего винта не прилагается. Узел охлаждения HSK и ключ приведены на стр. 763.
