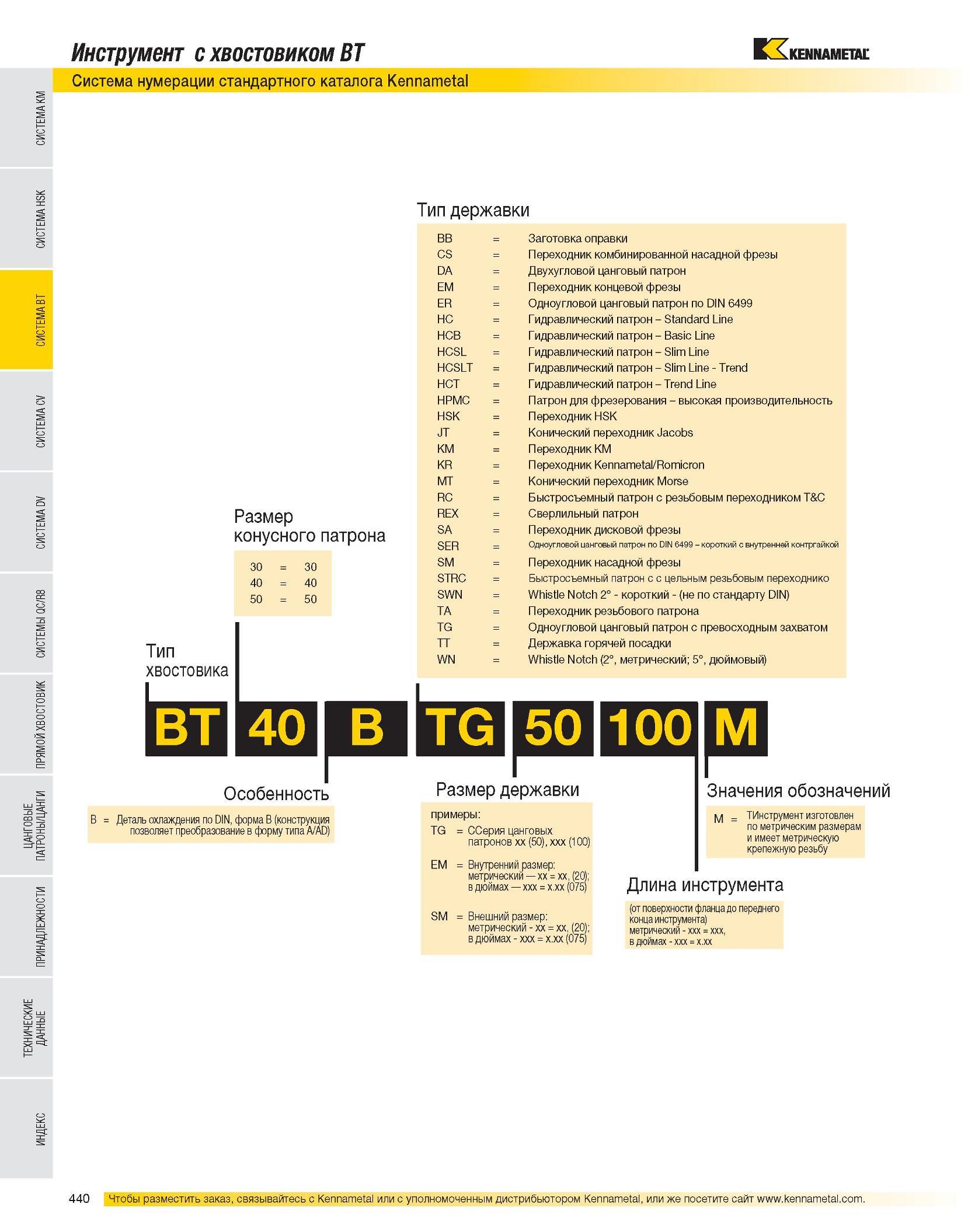

Инструмент с хвостовиком BT Система нумерации стандартного каталога Kennametal Тип державки Размер конусного патрона 30 30 40 40 50 50 Тип хвостовика BB Заготовка оправки CS Переходник комбинированной насадной фрезы DA Двухугловой цанговый патрон EM Переходник концевой фрезы ER Одноугловой цанговый патрон по DIN 6499 HC Гидравлический патрон - Standard Line HCB Гидравлический патрон - Basic Line HCSL Гидравлический патрон - Slim Line HCSLT Гидравлический патрон - Slim Line - Trend HCT Гидравлический патрон - Trend Line HPMC Патрон для фрезерования - высокая производительность HSK Переходник HSK JT Конический переходник Jacobs KM Переходник KM KR Переходник Kennametal/Romicron MT Конический переходник Morse RC Быстросъемный патрон с резьбовым переходником T&C REX Сверлильный патрон SA Переходник дисковой фрезы SER Одноугловой цанговый патрон по DIN 6499 - короткий с внутренней контргайкой SM Переходник насадной фрезы STRC Быстросъемный патрон с с цельным резьбовым переходнико SWN Whistle Notch 2° - короткий - (не по стандарту DIN) TA Переходник резьбового патрона TG Одноугловой цанговый патрон с превосходным захватом TT Державка горячей посадки WN Whistle Notch (2°, метрический; 5°, дюймовый) BT 40 B TG 50 100 M Особенность B Деталь охлаждения по DIN, форма B (конструкция позволяет преобразование в форму типа A/AD) Размер державки примеры: TG ССерия цанговых патронов xx (50), xxx (100) EM Внутренний размер: метрический xx xx, (20); в дюймах xxx x.xx (075) SM Внешний размер: метрический - xx xx, (20); в дюймах - xxx x.xx (075) Значения обозначений M ТИнструмент изготовлен по метрическим размерам и имеет метрическую крепежную резьбу Длина инструмента (от поверхности фланца до переднего конца инструмента) метрический - xxx xxx, в дюймах - xxx x.xx
