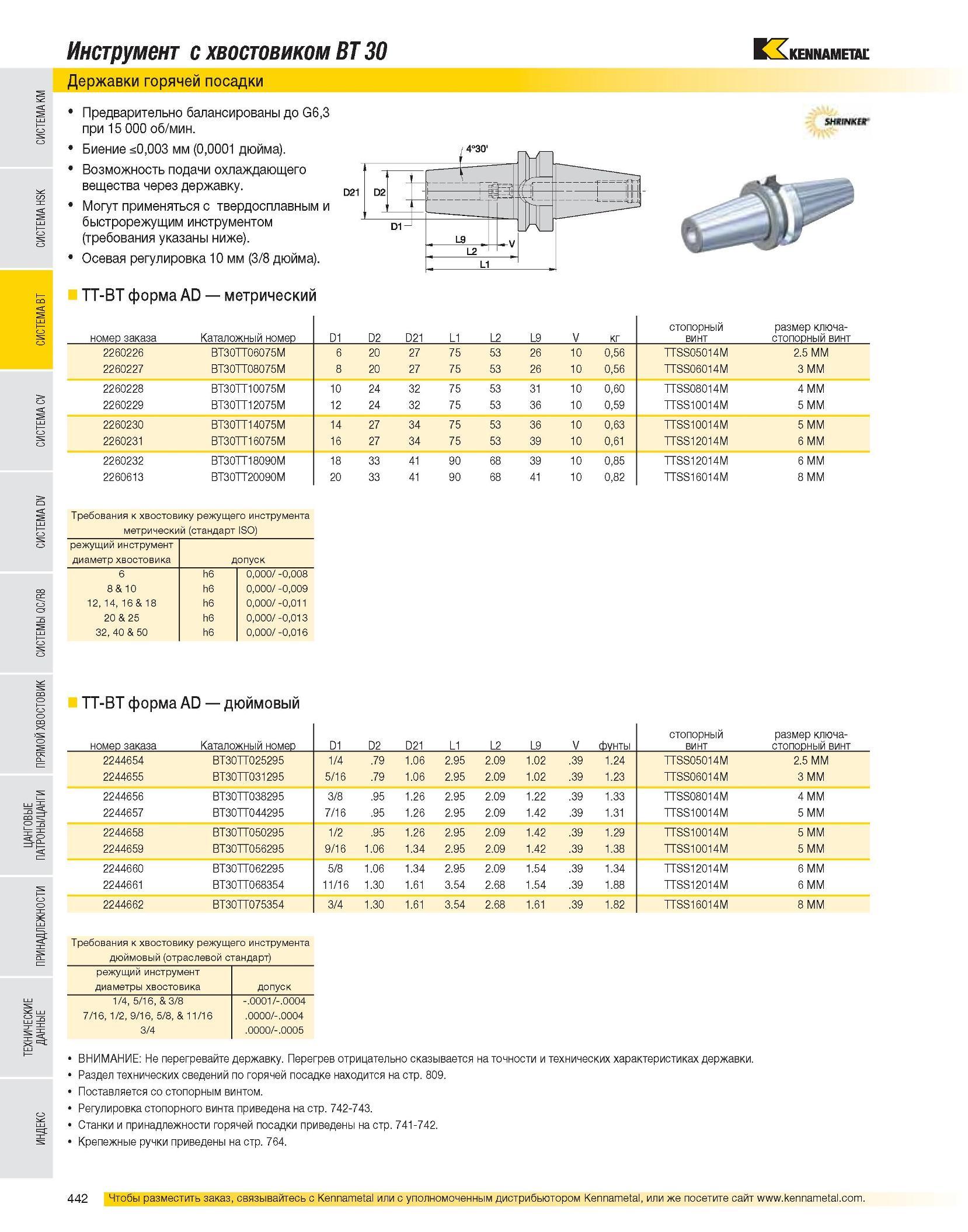

Инструмент с хвостовиком BT 30 Державки горячей посадки Предварительно балансированы до G6,3 при 15 ООО об/мин. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку. Могут применяться с твердосплавным и быстрорежущим инструментом (требования указаны ниже). Осевая регулировка 10 мм (3/8 дюйма). TT-BT форма AD метрический номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг стопорный винт размер ключа-стопорный винт 2260226 BT30TT06075M 6 20 27 75 53 26 10 0,56 TTSS05014M 2.5 MM 2260227 BT30TT08075M 8 20 27 75 53 26 10 0,56 TTSS06014M 3 MM 2260228 BT30TT10075M 10 24 32 75 53 31 10 0,60 TTSS08014M 4 MM 2260229 BT30TT12075M 12 24 32 75 53 36 10 0,59 TTSS10014M 5 MM 2260230 BT30TT14075M 14 27 34 75 53 36 10 0,63 TTSS10014M 5 MM 2260231 BT30TT16075M 16 27 34 75 53 39 10 0,61 TTSS12014M 6 MM 2260232 BT30TT18090M 18 33 41 90 68 39 10 0,85 TTSS12014M 6 MM 2260613 BT30TT20090M 20 33 41 90 68 41 10 0,82 TTSS16014M 8 MM Требования к хвостовику режущего инструмента метрический (стандарт ISO) режущий инструмент диаметр хвостовика допуск 6 h6 0,000/ -0,008 8 & 10 h6 0,000/ -0,009 12, 14, 16 & 18 h6 0,000/ -0,011 20 & 25 h6 0,000/ -0,013 32, 40 & 50 h6 0,000/ -0,016 TT-BT форма AD дюймовый номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V фунты стопорный винт размер ключа-стопорный винт 2244654 BT30TT025295 1/4 .79 1.06 2.95 2.09 1.02 .39 1.24 TTSS05014M 2.5 MM 2244655 BT30TT031295 5/16 .79 1.06 2.95 2.09 1.02 .39 1.23 TTSS06014M 3 MM 2244656 BT30TT038295 3/8 .95 1.26 2.95 2.09 1.22 .39 1.33 TTSS08014M 4 MM 2244657 BT30TT044295 7/16 .95 1.26 2.95 2.09 1.42 .39 1.31 TTSS10014M 5 MM 2244658 BT30TT050295 1/2 .95 1.26 2.95 2.09 1.42 .39 1.29 TTSS10014M 5 MM 2244659 BT30TT056295 9/16 1.06 1.34 2.95 2.09 1.42 .39 1.38 TTSS10014M 5 MM 2244660 BT30TT062295 5/8 1.06 1.34 2.95 2.09 1.54 .39 1.34 TTSS12014M 6 MM 2244661 BT30TT068354 11/16 1.30 1.61 3.54 2.68 1.54 .39 1.88 TTSS12014M 6 MM 2244662 BT30TT075354 3/4 1.30 1.61 3.54 2.68 1.61 .39 1.82 TTSS16014M 8 MM Требования к хвостовику режущего инструмента дюймовый (отраслевой стандарт) режущий инструмент диаметры хвостовика допуск 1/4, 5/16, & 3/8 -.0001/-.0004 7/16, 1/2, 9/16, 5/8, & 11/16 .0000/-.0004 3/4 .0000/-.0005 ВНИМАНИЕ: Не перегревайте державку. Перегрев отрицательно сказывается на точности и технических характеристиках державки. Раздел технических сведений по горячей посадке находится на стр. 809. Поставляется со стопорным винтом. Регулировка стопорного винта приведена на стр. 742-743. Станки и принадлежности горячей посадки приведены на стр. 741-742. Крепежные ручки приведены на стр. 764.
