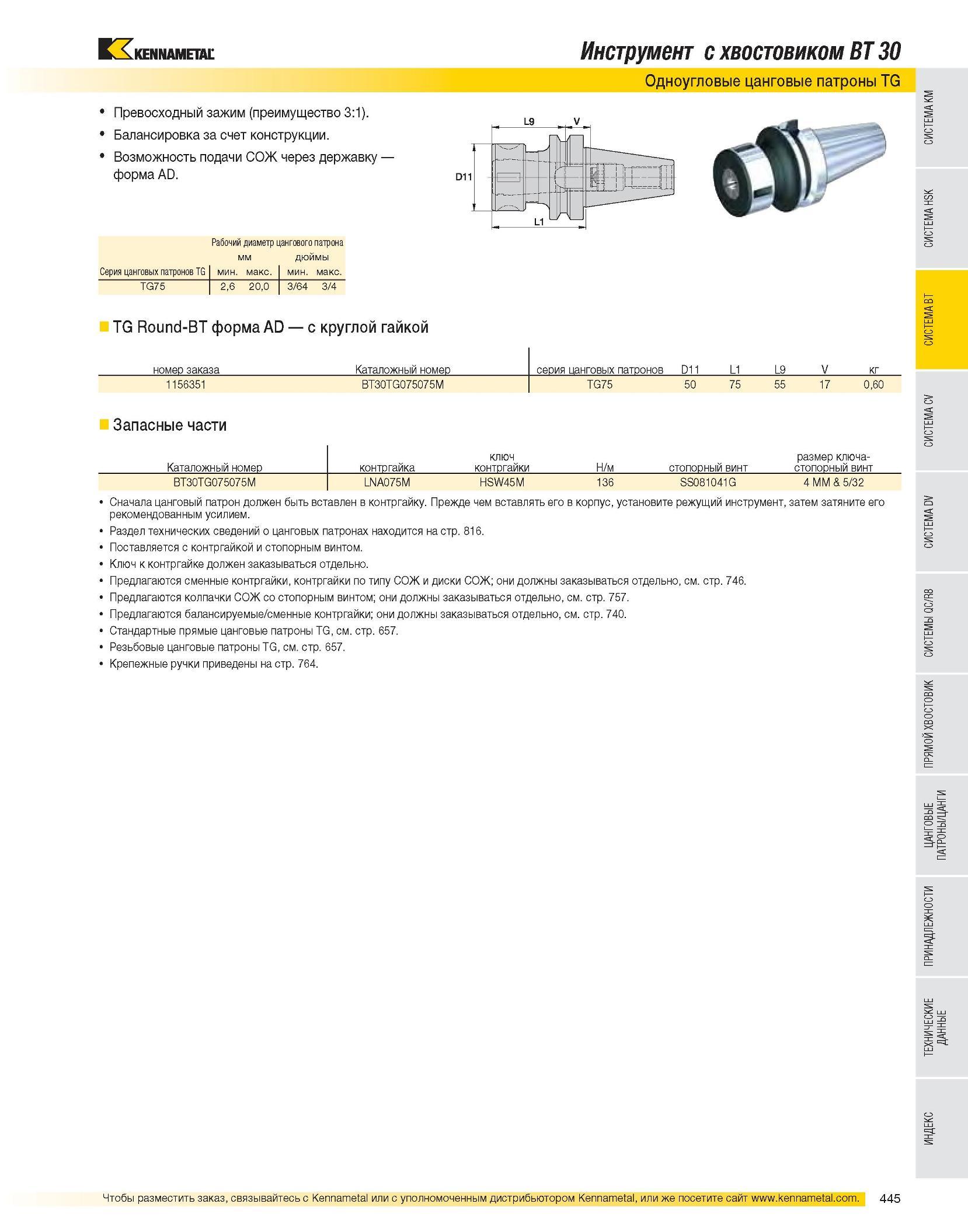

Инструментальные системы Kennametal Инструмент с хвостовиком BT 30 Одноугловые цанговые патроны TG Рабочий диаметр цангового патрона мм дюймы Превосходный446 Каталог KENNAMETAL 2007 Системы инструмента Станочная инструментальная оснастка Стр.445 |
|||||
Инструментальные системы Kennametal Инструмент с хвостовиком BT 30 Одноугловые цанговые патроны TG Рабочий диаметр цангового патрона мм дюймы Превосходный Инструментальные системы Kennametal Инструмент с хвостовиком BT 30 Одноугловые цанговые патроны TG Рабочий диаметр цангового патрона мм дюймы Превосходный зажим (преимущество 3:1). Балансировка за счет конструкции. Возможность подачи СОЖ через державку -форма AD. Серия цанговых патронов TG мин. макс. мин. макс. TG75 2,6 20,0 3/64 3/4 TG Round-BT форма AD с круглой гайкой номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг 1156351 BT30TG075075M TG75 50 75 55 17 0,60 Запасные части Каталожный номер контргайка ключ контргайки Н/м стопорный винт размер ключа-стопорный винт BT30TG075075M LNA075M HSW45M 136 SS081041G 4 MM & 5/32 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются сменные контргайки, контргайки по типу СОЖ и диски СОЖ; они должны заказываться отдельно, см. стр. 746. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Предлагаются балансируемые/сменные контргайки; они должны заказываться отдельно, см. стр. 740. Стандартные прямые цанговые патроны TG, см. стр. 657. Резьбовые цанговые патроны TG, см. стр. 657. Крепежные ручки приведены на стр. 764. |
|||||
