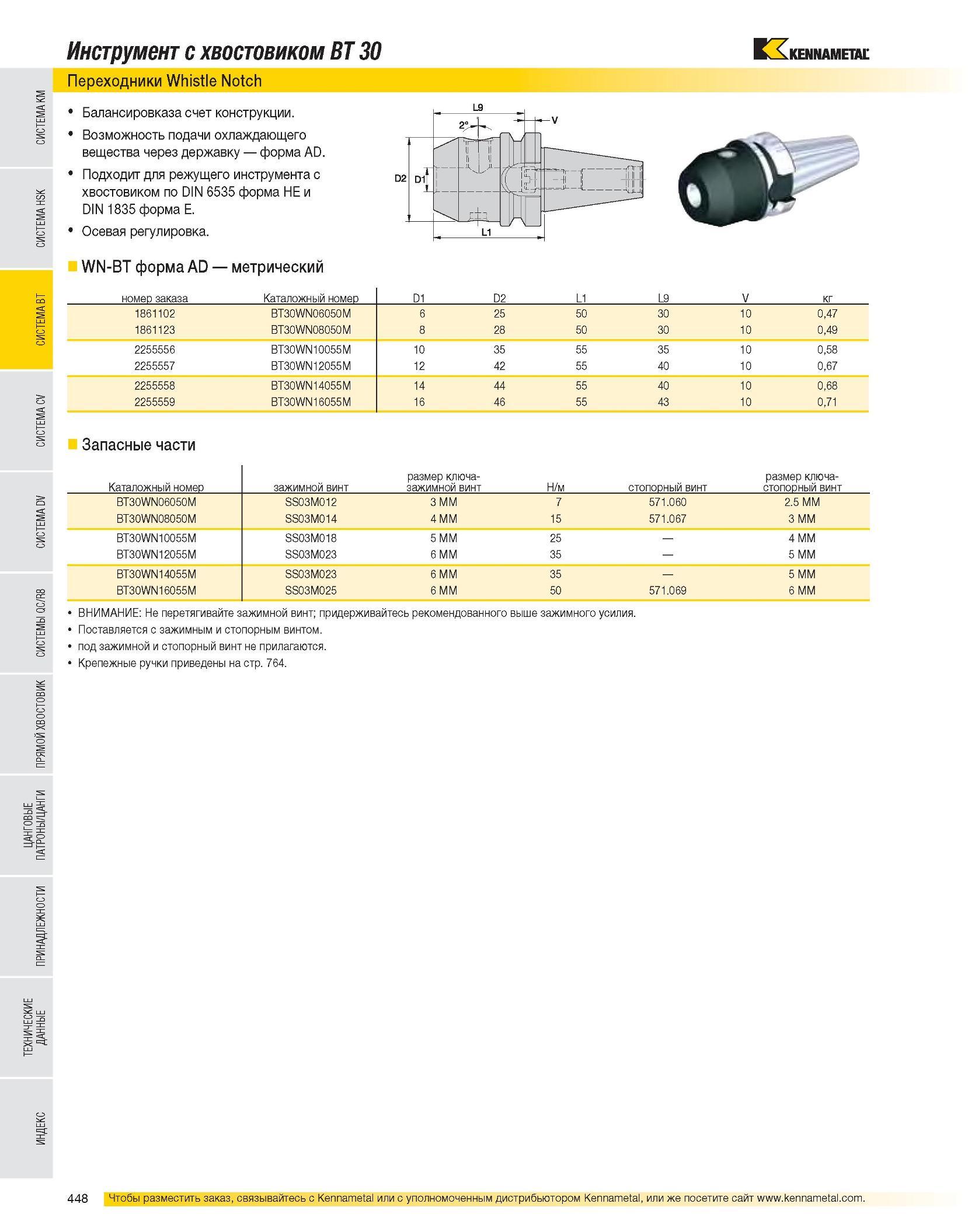

Инструмент с хвостовиком BT 30 Переходники Whistle Notch Балансировказа счет конструкции. Возможность подачи охлаждающего вещества через державку форма AD. Подходит для режущего инструмента с хвостовиком по DIN 6535 форма HE и DIN 1835 форма E. Осевая регулировка. WN-BT форма AD метрический номер заказа Каталожный номер D1 D2 L1 L9 V кг 1861102 BT30WN06050M 6 25 50 30 10 0,47 1861123 BT30WN08050M 8 28 50 30 10 0,49 2255556 BT30WN10055M 10 35 55 35 10 0,58 2255557 BT30WN12055M 12 42 55 40 10 0,67 2255558 BT30WN14055M 14 44 55 40 10 0,68 2255559 BT30WN16055M 16 46 55 43 10 0,71 Запасные части Каталожный номер зажимной винт размер ключа-зажимной винт Н/м стопорный винт размер ключа-стопорный винт BT30WN06050M SS03M012 3 MM 7 571.060 2.5 MM BT30WN08050M SS03M014 4 MM 15 571.067 3 MM BT30WN10055M SS03M018 5 MM 25 4 MM BT30WN12055M SS03M023 6 MM 35 5 MM BT30WN14055M SS03M023 6 MM 35 5 MM BT30WN16055M SS03M025 6 MM 50 571.069 6 MM ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным и стопорным винтом. под зажимной и стопорный винт не прилагаются. Крепежные ручки приведены на стр. 764.
