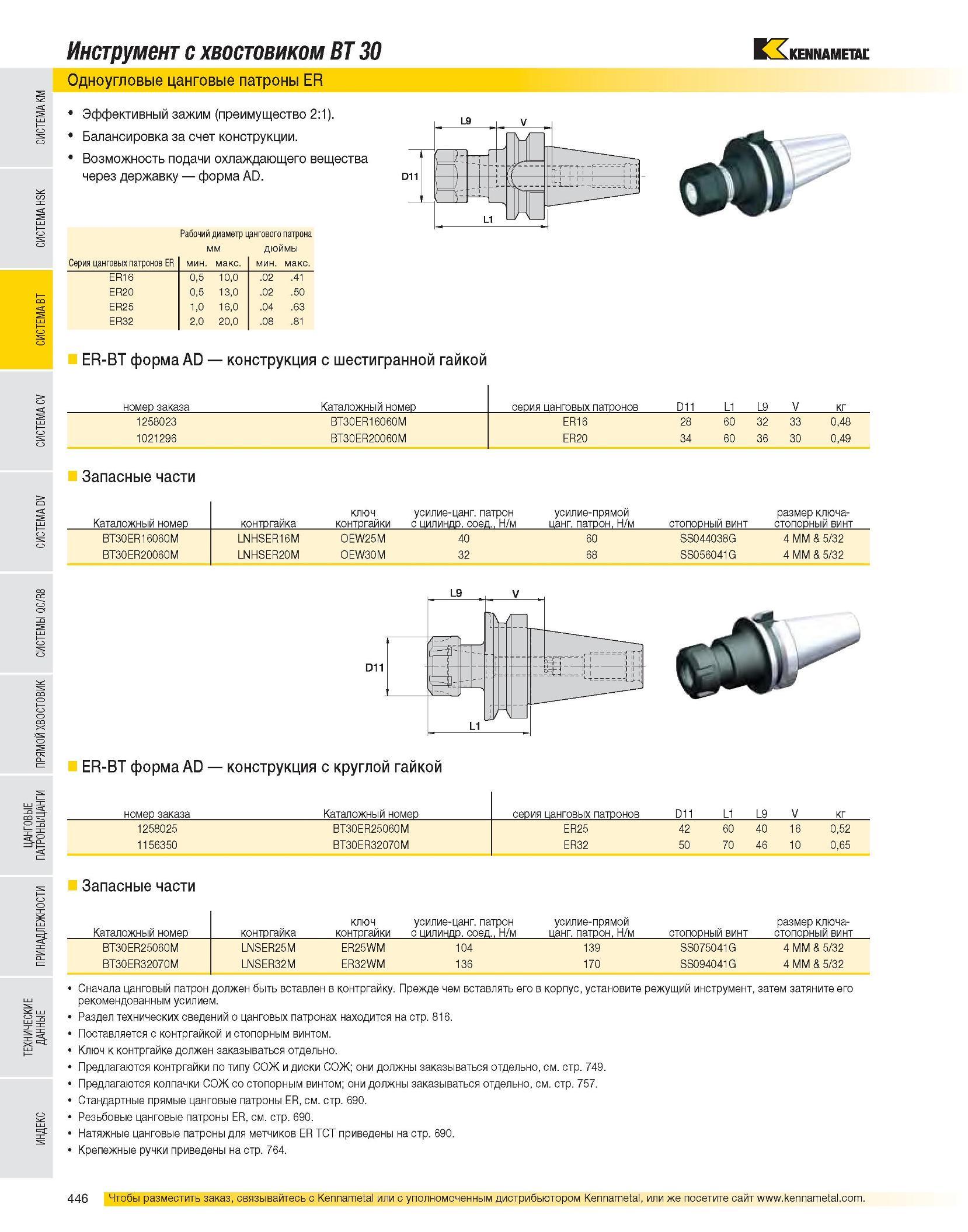

Инструмент с хвостовиком BT 30 Одноугловые цанговые патроны ER Эффективный зажим (преимущество 2:1). Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку форма AD. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов ER мин. макс. мин. макс. ER16 0,5 10,0 .02 .41 ER20 0,5 13,0 .02 .50 ER25 1,0 16,0 .04 .63 ER32 2,0 20,0 .08 .81 ER-BT форма AD конструкция с шестигранной гайкой номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг 1258023 BT30ER16060M ER16 28 60 32 33 0,48 1021296 BT30ER20060M ER20 34 60 36 30 0,49 Запасные части Каталожный номер контргайка ключ усилие-цанг. патрон контргайки с цилиндр. соед., Н/м усилие-прямой цанг. патрон, Н/м стопорный винт размер ключа-стопорный винт BT30ER16060M LNHSER16M OEW25M 40 60 SS044038G 4 MM & 5/32 BT30ER20060M LNHSER20M OEW30M 32 68 SS056041G 4 MM & 5/32 ER-BT форма AD конструкция с круглой гайкой номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг 1258025 BT30ER25060M ER25 42 60 40 16 0,52 1156350 BT30ER32070M ER32 50 70 46 10 0,65 Запасные части Каталожный номер контргайка ключ усилие-цанг. патрон контргайки с цилиндр. соед., Н/м усилие-прямой цанг. патрон, Н/м стопорный винт размер ключа-стопорный винт BT30ER25060M LNSER25M ER25WM 104 139 SS075041G 4 MM & 5/32 BT30ER32070M LNSER32M ER32WM 136 170 SS094041G 4 MM & 5/32 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются контргайки по типу СОЖ и диски СОЖ; они должны заказываться отдельно, см. стр. 749. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Стандартные прямые цанговые патроны ER, см. стр. 690. Резьбовые цанговые патроны ER, см. стр. 690. Натяжные цанговые патроны для метчиков ER TCT приведены на стр. 690. Крепежные ручки приведены на стр. 764.
