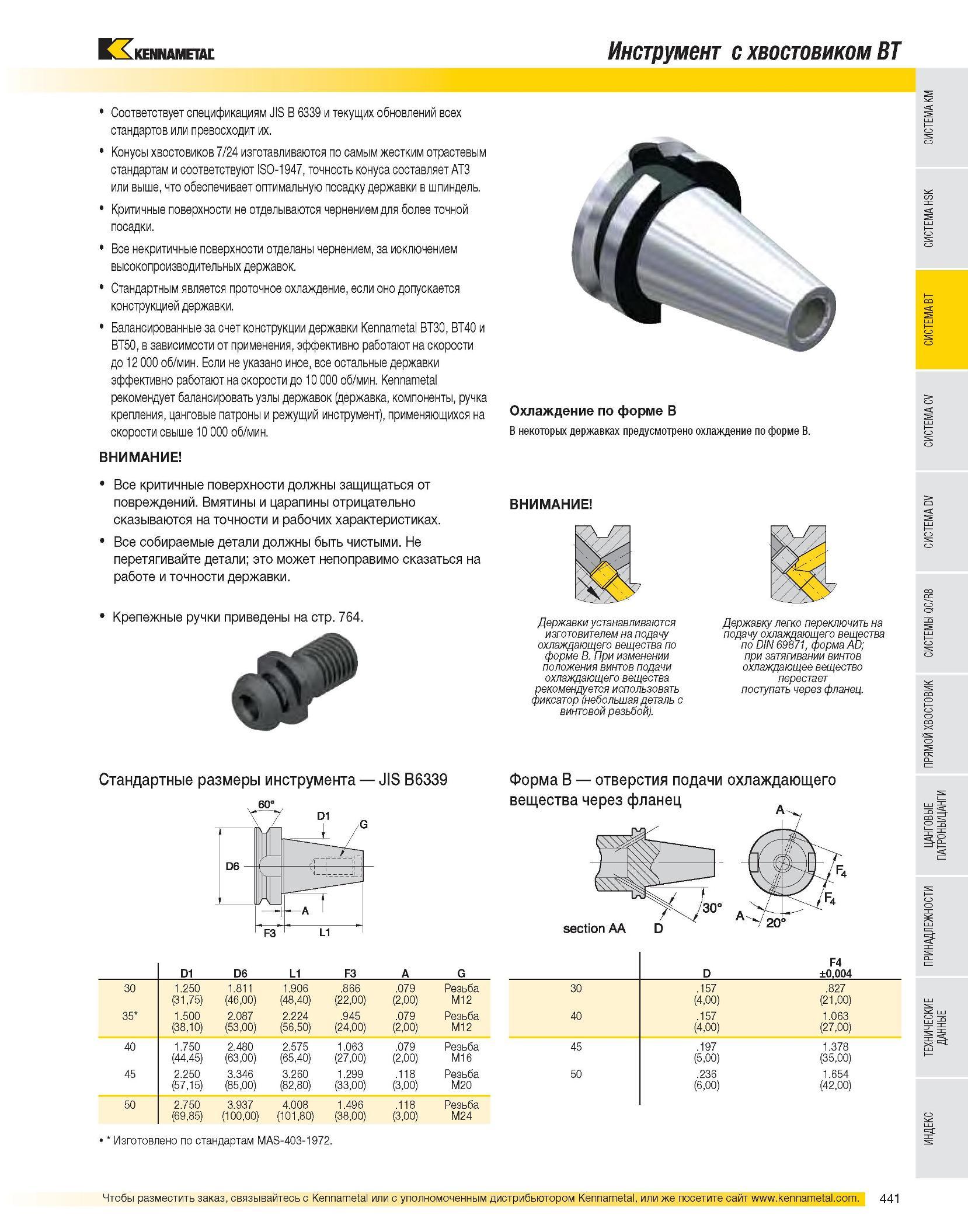

Инструментальная оснастка и вспомогательный инструмент Kennametal с хвостовиком BT Соответствует спецификациям JIS B 6339 и текущих обновлений всех стандартов или превосходит их. Конусы хвостовиков 7/24 изготавливаются по самым жестким отрастевым стандартам и соответствуют ISO-1947, точность конуса составляет AT3 или выше, что обеспечивает оптимальную посадку державки в шпиндель. Критичные поверхности не отделываются чернением для более точной посадки. Все некритичные поверхности отделаны чернением, за исключением высокопроизводительных державок. Стандартным является проточное охлаждение, если оно допускается конструкцией державки. Балансированные за счет конструкции державки Kennametal BT30, BT40 и BT50, в зависимости от применения, эффективно работают на скорости до 12 000 об/мин. Если не указано иное, все остальные державки эффективно работают на скорости до 10 000 об/мин. Kennametal рекомендует балансировать узлы державок (державка, компоненты, ручка крепления, цанговые патроны и режущий инструмент), применяющихся на скорости свыше 10 000 об/мин. ВНИМАНИЕ Охлаждение по форме B В некоторых державках предусмотрено охлаждение по форме Все критичные поверхности должны защищаться от повреждений. Вмятины и царапины отрицательно сказываются на точности и рабочих характеристиках. Все собираемые детали должны быть чистыми. Не перетягивайте детали; это может непоправимо сказаться на работе и точности державки. Крепежные ручки приведены на стр. 764. ВНИМАНИЕ Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец. Стандартные размеры инструмента JIS B6339 D1 D6 L1 F3 A G 30 1.250 (31,75) 1.811 (46,00) 1.906 (48,40) .866 (22,00) .079 (2,00) Резьба M12 35 1.500 (38,10) 2.087 (53,00) 2.224 (56,50) .945 (24,00) .079 (2,00) Резьба M12 40 1.750 (44,45) 2.480 (63,00) 2.575 (65,40) 1.063 (27,00) .079 (2,00) Резьба M16 45 2.250 (57,15) 3.346 (85,00) 3.260 (82,80) 1.299 (33,00) .118 (3,00) Резьба M20 50 2.750 (69,85) 3.937 (100,00) 4.008 (101,80) 1.496 (38,00) .118 (3,00) Резьба M24 Форма B отверстия подачи охлаждающего D F4 ±0,004 30 .157 .827 (4,00) (21,00) 40 .157 1.063 (4,00) (27,00) 45 .197 1.378 (5,00) (35,00) 50 .236 1.654 (6,00) (42,00) Изготовлено по стандартам MAS-403-1972.
