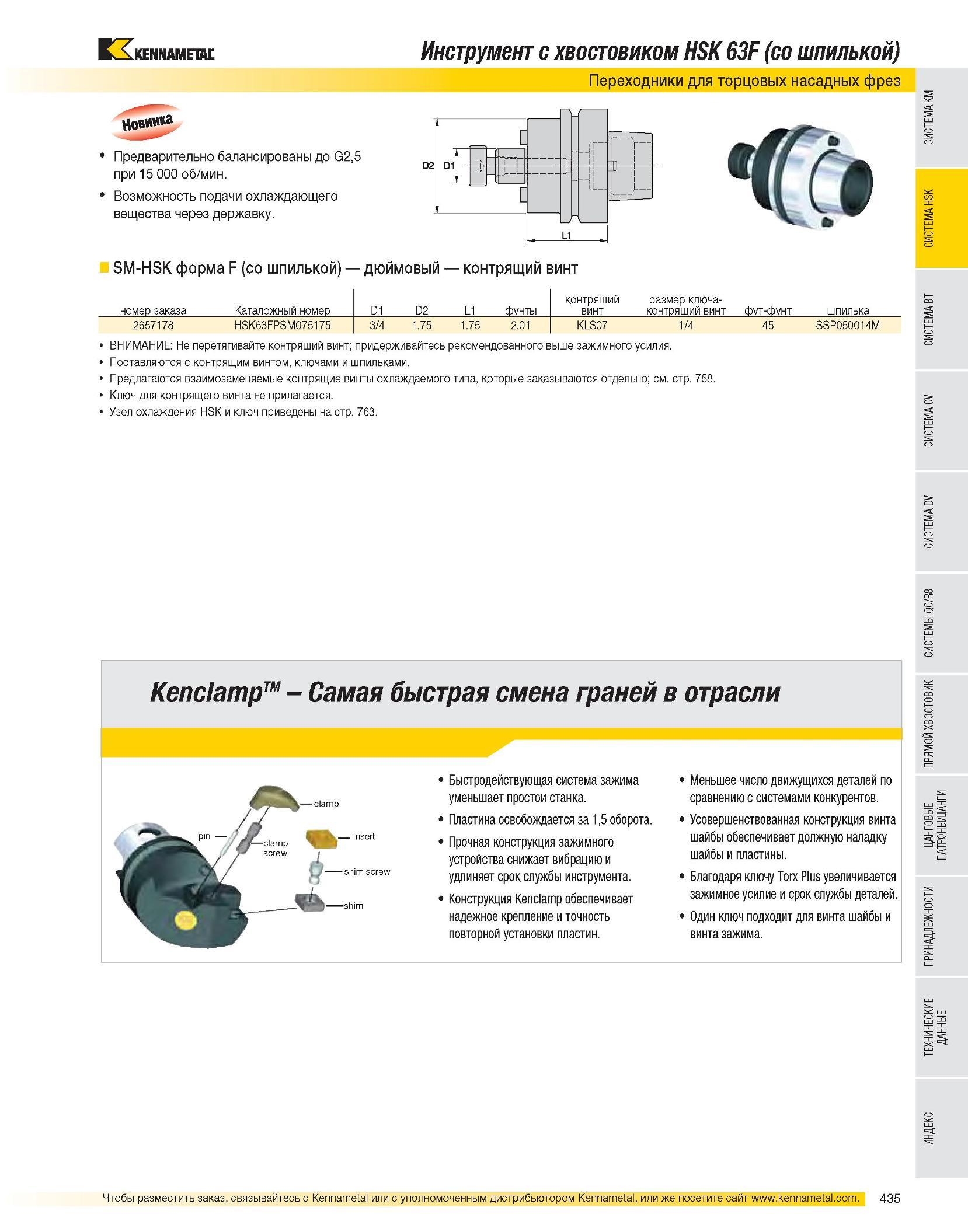

Инструмент с хвостовиком HSK 63F (со шпилькой) Переходники для торцовых насадных фрез Новинка Предварительно балансированы до G2,5 при 15 000 об/мин. Возможность подачи охлаждающего вещества через державку. SM-HSK форма F (со шпилькой) дюймовый контрящий винт номер заказа Каталожный номер D1 D2 L1 фунты контрящий винт размер ключа-контрящий винт фут-фунт шпилька 2657178 HSK63FPSM075175 3/4 1.75 1.75 2.01 KLS07 1/4 45 SSP050014M ВНИМАНИЕ: Не перетягивайте контрящий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с контрящим винтом, ключами и шпильками. Предлагаются взаимозаменяемые контрящие винты охлаждаемого типа, которые заказываются отдельно; см. стр. 758. Ключ для контрящего винта не прилагается. Узел охлаждения HSK и ключ приведены на стр. 763. Kenclamp - Самая быстрая смена граней в отрасли Быстродействующая система зажима уменьшает простои станка. Пластина освобождается за 1,5 оборота. Прочная конструкция зажимного устройства снижает вибрацию и удлиняет срок службы инструмента. Конструкция Kenclamp обеспечивает надежное крепление и точность повторной установки пластин. Меньшее число движущихся деталей по сравнению с системами конкурентов. Усовершенствованная конструкция винта шайбы обеспечивает должную наладку шайбы и пластины. Благодаря ключу Torx Plus увеличивается зажимное усилие и срок службы деталей. Один ключ подходит для винта шайбы и винта зажима.
