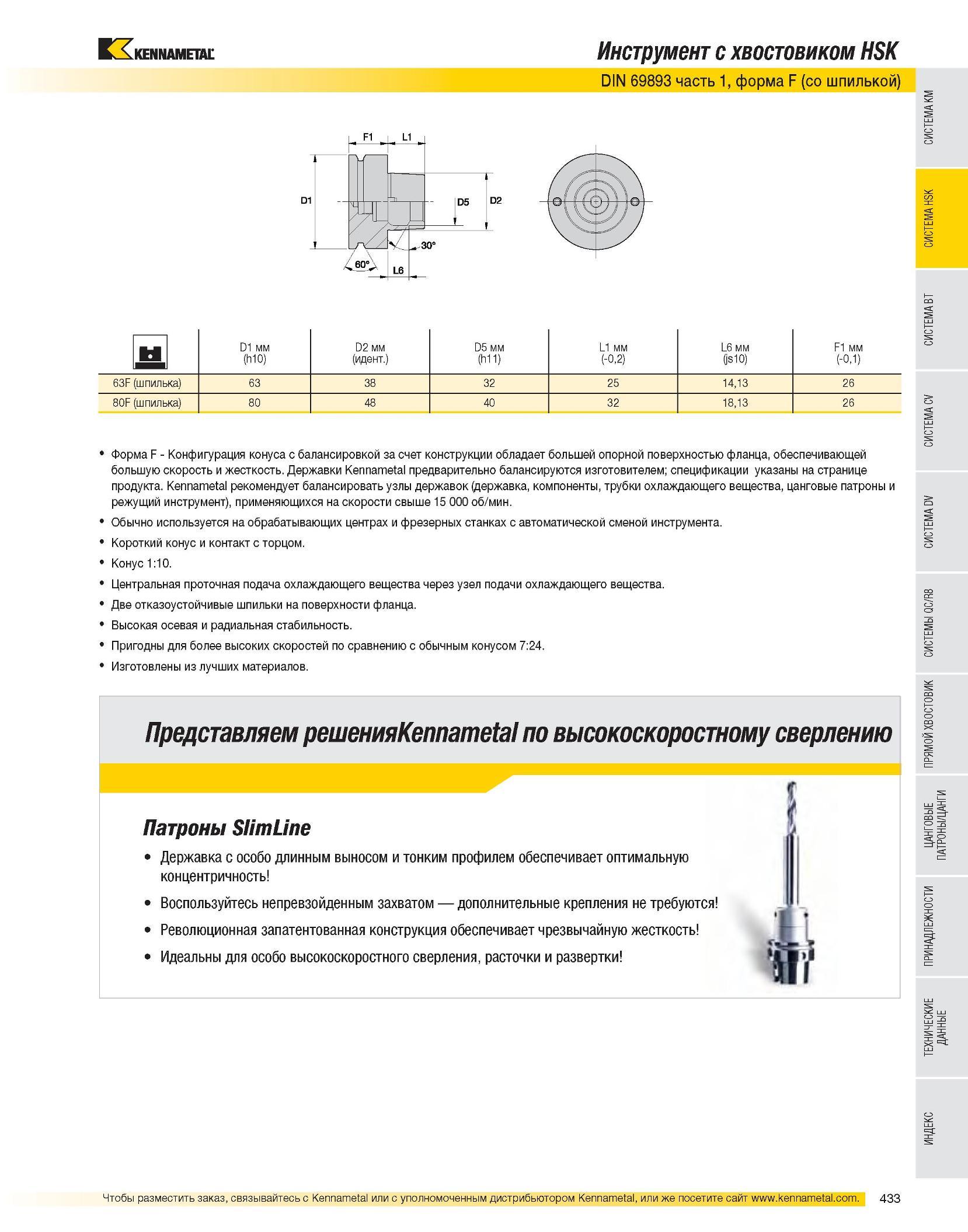

Инструмент с хвостовиком HSK DIN 69893 часть 1, форма F (со шпилькой) D1 мм D2 мм D5 мм L1 мм L6 мм F1 мм (h10) (идент.) (h11) (-0,2) (js10) (-0,1) 63F (шпилька) 63 38 32 25 14,13 26 80F (шпилька) 80 48 40 32 18,13 26 Форма F - Конфигурация конуса с балансировкой за счет конструкции обладает большей опорной поверхностью фланца, обеспечивающей большую скорость и жесткость. Державки Kennametal предварительно балансируются изготовителем; спецификации указаны на странице продукта. Kennametal рекомендует балансировать узлы державок (державка, компоненты, трубки охлаждающего вещества, цанговые патроны и режущий инструмент), применяющихся на скорости свыше 15 000 об/мин. Обычно используется на обрабатывающих центрах и фрезерных станках с автоматической сменой инструмента. Короткий конус и контакт с торцом. Конус 1:10. Центральная проточная подача охлаждающего вещества через узел подачи охлаждающего вещества. Две отказоустойчивые шпильки на поверхности фланца. Высокая осевая и радиальная стабильность. Пригодны для более высоких скоростей по сравнению с обычным конусом 7:24. Изготовлены из лучших материалов. Представляем решенияКвппате1а1 по высокоскоростному сверлению Патроны Slimline Державка с особо длинным выносом и тонким профилем обеспечивает оптимальную концентричность Воспользуйтесь непревзойденным захватом дополнительные крепления не требуются Революционная запатентованная конструкция обеспечивает чрезвычайную жесткость Идеальны для особо высокоскоростного сверления, расточки и развертки
