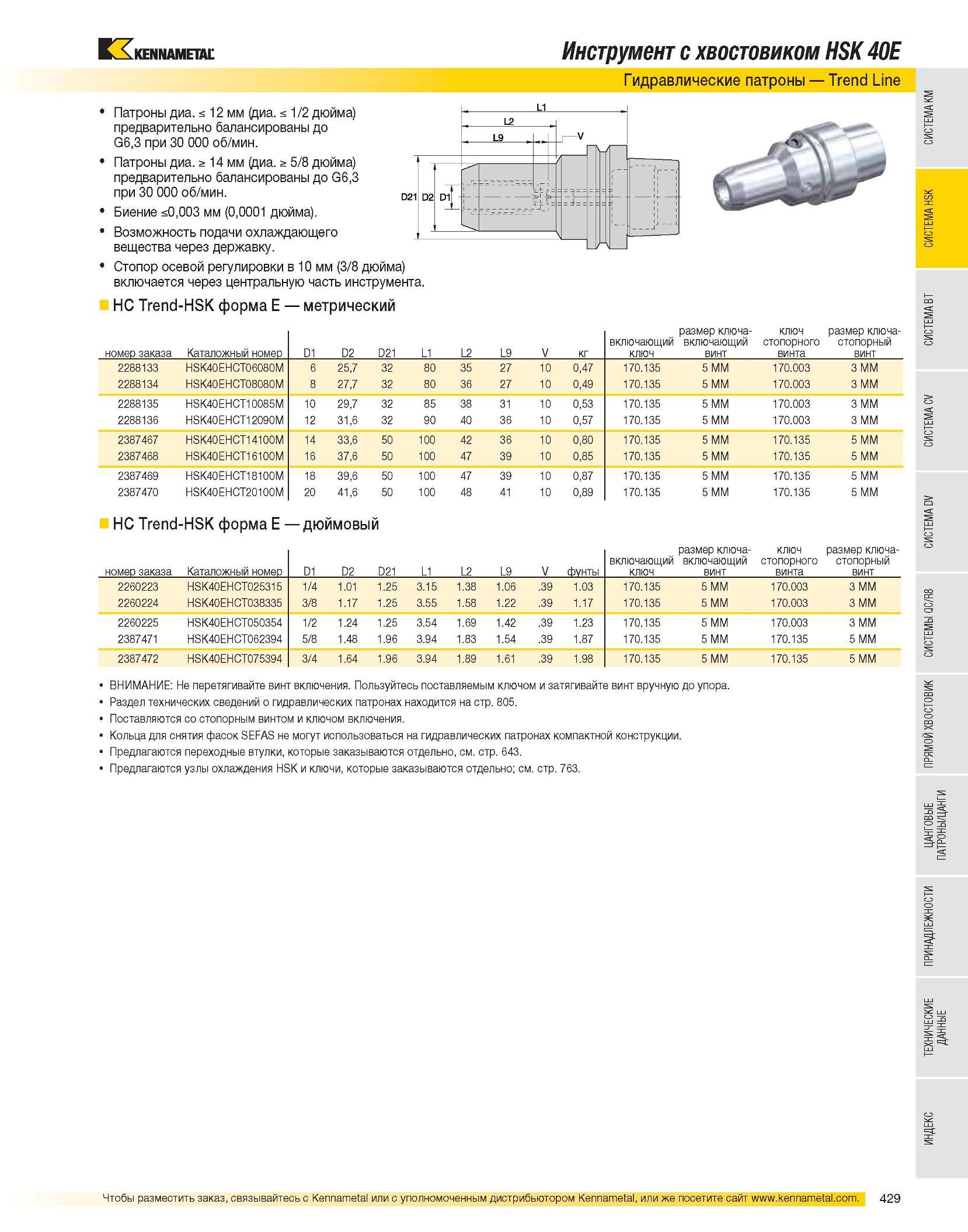

Патроны диа. < 12 мм (диа. < 1/2 дюйма) предварительно балансированы до G6,3 при 30 000 об/мин. Патроны диа. > 14 мм (диа. > 5/8 дюйма) предварительно балансированы до G6,3 при 30 000 об/мин. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку. Стопор осевой регулировки в 10 мм (3/8 дюйма) включается через центральную часть инструмента. HC Trend-HSK форма E метрический Инструмент с хвостовиком HSK 40E Гидравлические патроны Trend Line номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт 2288133 HSK40EHCT06080M 6 25,7 32 80 35 27 10 0,47 170.135 5 MM 170.003 3 MM 2288134 HSK40EHCT08080M 8 27,7 32 80 36 27 10 0,49 170.135 5 MM 170.003 3 MM 2288135 HSK40EHCT10085M 10 29,7 32 85 38 31 10 0,53 170.135 5 MM 170.003 3 MM 2288136 HSK40EHCT12090M 12 31,6 32 90 40 36 10 0,57 170.135 5 MM 170.003 3 MM 2387467 HSK40EHCT14100M 14 33,6 50 100 42 36 10 0,80 170.135 5 MM 170.135 5 MM 2387468 HSK40EHCT16100M 16 37,6 50 100 47 39 10 0,85 170.135 5 MM 170.135 5 MM 2387469 HSK40EHCT18100M 18 39,6 50 100 47 39 10 0,87 170.135 5 MM 170.135 5 MM 2387470 HSK40EHCT20100M 20 41,6 50 100 48 41 10 0,89 170.135 5 MM 170.135 5 MM HC Trend-HSK форма E дюймовый номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V фунты размер ключа-включающий включающий ключ винт ключ стопорного винта размер ключа-стопорный винт 2260223 HSK40EHCT025315 1/4 1.01 1.25 3.15 1.38 1.06 .39 1.03 170.135 5 MM 170.003 3 MM 2260224 HSK40EHCT038335 3/8 1.17 1.25 3.55 1.58 1.22 .39 1.17 170.135 5 MM 170.003 3 MM 2260225 HSK40EHCT050354 1/2 1.24 1.25 3.54 1.69 1.42 .39 1.23 170.135 5 MM 170.003 3 MM 2387471 HSK40EHCT062394 5/8 1.48 1.96 3.94 1.83 1.54 .39 1.87 170.135 5 MM 170.135 5 MM 2387472 HSK40EHCT075394 3/4 1.64 1.96 3.94 1.89 1.61 .39 1.98 170.135 5 MM 170.135 5 MM ВНИМАНИЕ: Не перетягивайте винт включения. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Раздел технических сведений о гидравлических патронах находится на стр. 805. Поставляются со стопорным винтом и ключом включения. Кольца для снятия фасок SEFAS не могут использоваться на гидравлических патронах компактной конструкции. Предлагаются переходные втулки, которые заказываются отдельно, см. стр. 643. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
