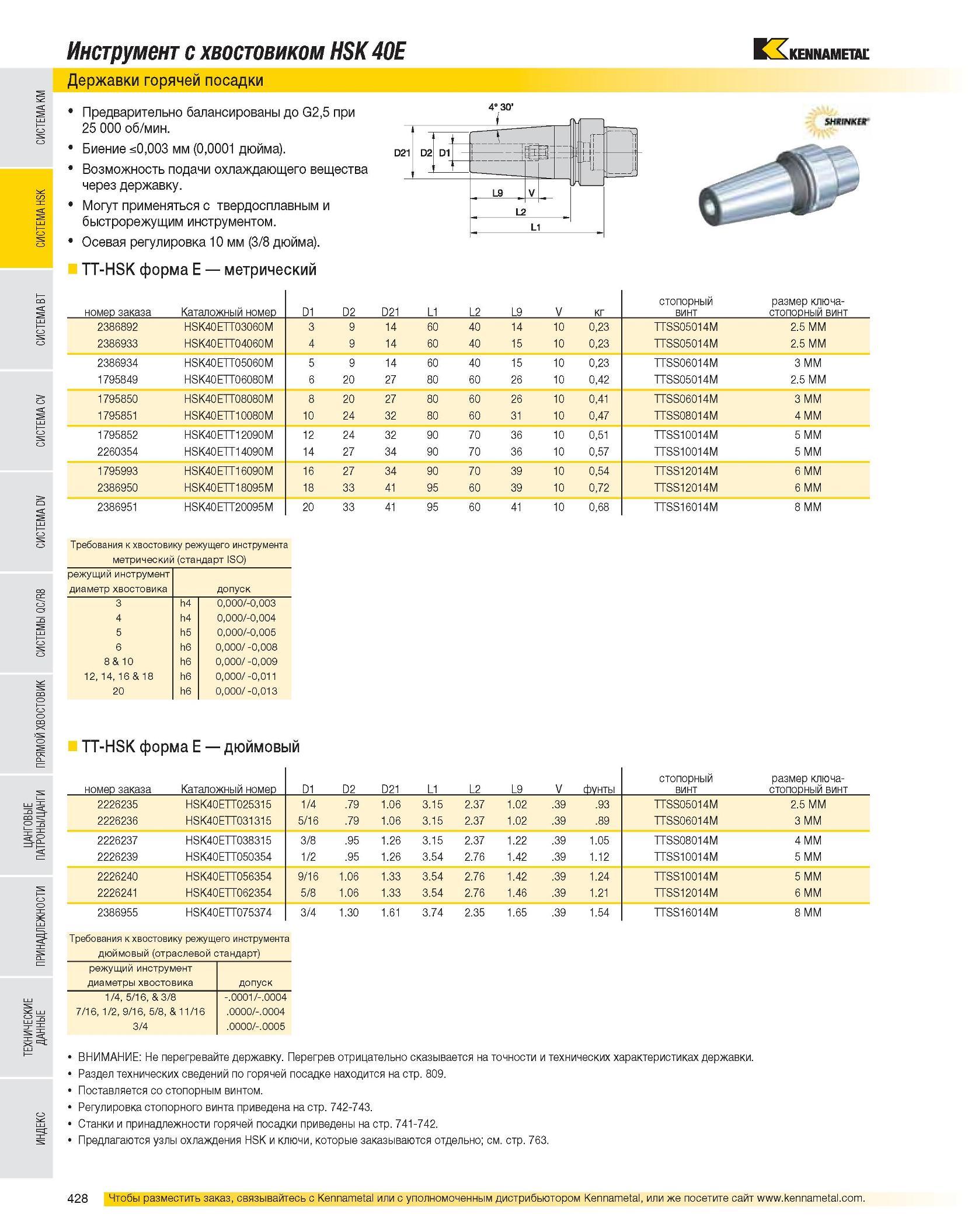

Инструмент с хвостовиком HSK 40E Державки горячей посадки Предварительно балансированы до G2,5 при 25 000 об/мин. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку. Могут применяться с твердосплавным и быстрорежущим инструментом. Осевая регулировка 10 мм (3/8 дюйма). TT-HSK форма E метрический номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг стопорный винт размер ключа-стопорный винт 2386892 HSK40ETT03060M 3 9 14 60 40 14 10 0,23 TTSS05014M 2.5 MM 2386933 HSK40ETT04060M 4 9 14 60 40 15 10 0,23 TTSS05014M 2.5 MM 2386934 HSK40ETT05060M 5 9 14 60 40 15 10 0,23 TTSS06014M 3 MM 1795849 HSK40ETT06080M 6 20 27 80 60 26 10 0,42 TTSS05014M 2.5 MM 1795850 HSK40ETT08080M 8 20 27 80 60 26 10 0,41 TTSS06014M 3 MM 1795851 HSK40ETT10080M 10 24 32 80 60 31 10 0,47 TTSS08014M 4 MM 1795852 HSK40ETT12090M 12 24 32 90 70 36 10 0,51 TTSS10014M 5 MM 2260354 HSK40ETT14090M 14 27 34 90 70 36 10 0,57 TTSS10014M 5 MM 1795993 HSK40ETT16090M 16 27 34 90 70 39 10 0,54 TTSS12014M 6 MM 2386950 HSK40ETT18095M 18 33 41 95 60 39 10 0,72 TTSS12014M 6 MM 2386951 HSK40ETT20095M 20 33 41 95 60 41 10 0,68 TTSS16014M 8 MM Требования к хвостовику режущего инструмента метрический (стандарт ISO) режущий инструмент диаметр хвостовика допуск 3 h4 0,000/-0,003 4 h4 0,000/-0,004 5 h5 0,000/-0,005 6 h6 0,000/ -0,008 8 & 10 h6 0,000/ -0,009 12, 14, 16 & 18 h6 0,000/ -0,011 20 h6 0,000/ -0,013 TT-HSK форма E дюймовый номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V фунты стопорный винт размер ключа-стопорный винт 2226235 HSK40ETT025315 1/4 .79 1.06 3.15 2.37 1.02 .39 .93 TTSS05014M 2.5 MM 2226236 HSK40ETT031315 5/16 .79 1.06 3.15 2.37 1.02 .39 .89 TTSS06014M 3 MM 2226237 HSK40ETT038315 3/8 .95 1.26 3.15 2.37 1.22 .39 1.05 TTSS08014M 4 MM 2226239 HSK40ETT050354 1/2 .95 1.26 3.54 2.76 1.42 .39 1.12 TTSS10014M 5 MM 2226240 HSK40ETT056354 9/16 1.06 1.33 3.54 2.76 1.42 .39 1.24 TTSS10014M 5 MM 2226241 HSK40ETT062354 5/8 1.06 1.33 3.54 2.76 1.46 .39 1.21 TTSS12014M 6 MM 2386955 HSK40ETT075374 3/4 1.30 1.61 3.74 2.35 1.65 .39 1.54 TTSS16014M 8 MM Требования к хвостовику режущего инструмента дюймовый (отраслевой стандарт) режущий инструмент диаметры хвостовика допуск 1/4, 5/16, & 3/8 -.0001/-.0004 7/16, 1/2, 9/16, 5/8, & 11/16 .0000/-.0004 3/4 .0000/-.0005 ВНИМАНИЕ: Не перегревайте державку. Перегрев отрицательно сказывается на точности и технических характеристиках державки. Раздел технических сведений по горячей посадке находится на стр. 809. Поставляется со стопорным винтом. Регулировка стопорного винта приведена на стр. 742-743. Станки и принадлежности горячей посадки приведены на стр. 741-742. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
