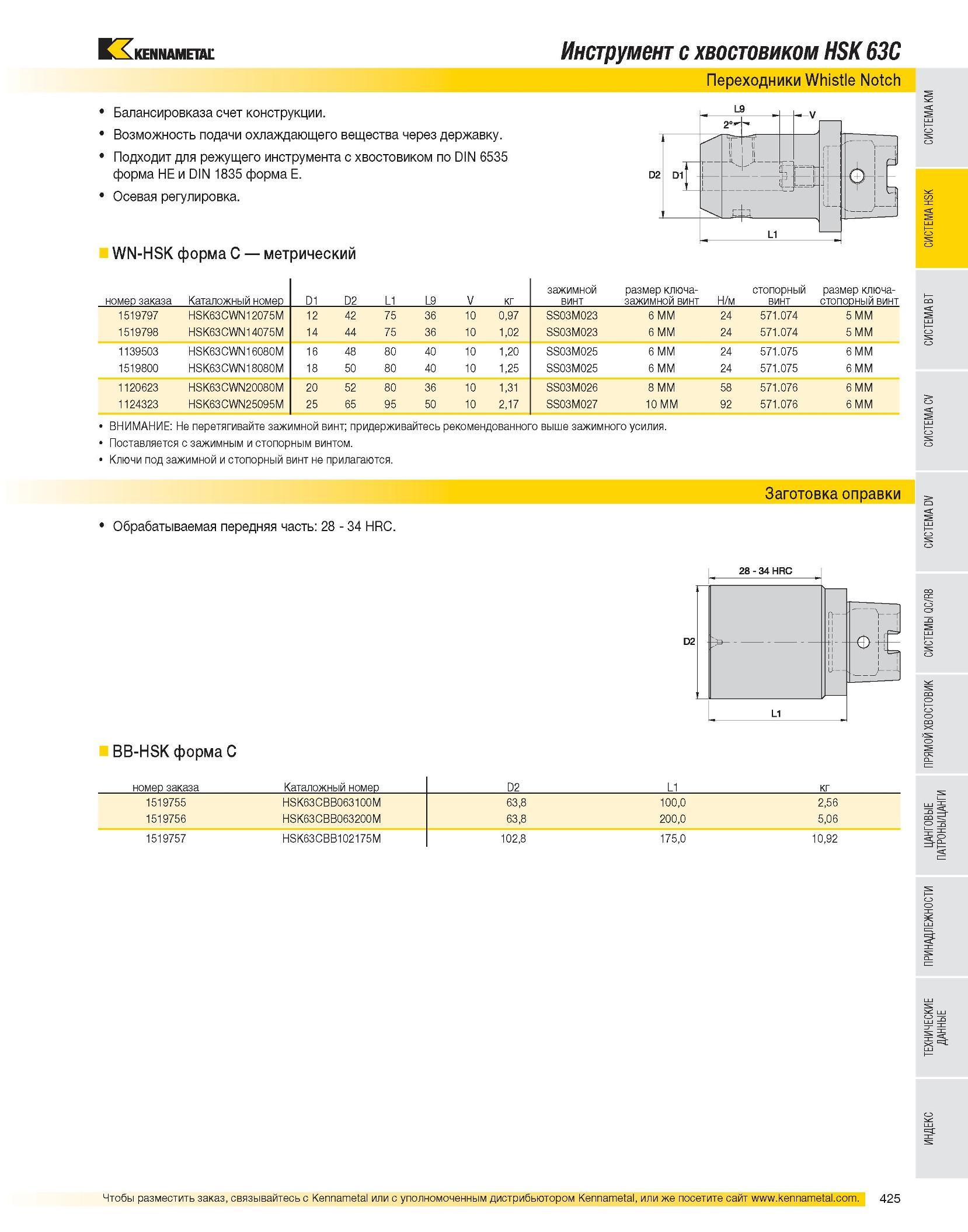

Балансировказа счет конструкции. Возможность подачи охлаждающего вещества через державку. Подходит для режущего инструмента с хвостовиком по DIN 6535 форма HE и DIN 1835 форма E. Осевая регулировка. Инструмент с хвостовиком HSK 63C Переходники Whistle Notch WN-HSK форма C метрический номер заказа Каталожный номер D1 D2 L1 L9 V кг зажимной винт размер ключа-зажимной винт Н/м стопорный винт размер ключа-стопорный винт 1519797 HSK63CWN12075M 12 42 75 36 10 0,97 SS03M023 6 MM 24 571.074 5 MM 1519798 HSK63CWN14075M 14 44 75 36 10 1,02 SS03M023 6 MM 24 571.074 5 MM 1139503 HSK63CWN16080M 16 48 80 40 10 1,20 SS03M025 6 MM 24 571.075 6 MM 1519800 HSK63CWN18080M 18 50 80 40 10 1,25 SS03M025 6 MM 24 571.075 6 MM 1120623 HSK63CWN20080M 20 52 80 36 10 1,31 SS03M026 8 MM 58 571.076 6 MM 1124323 HSK63CWN25095M 25 65 95 50 10 2,17 SS03M027 10 MM 92 571.076 6 MM ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным и стопорным винтом. Ключи под зажимной и стопорный винт не прилагаются. Заготовка оправки Обрабатываемая передняя часть: 28 - 34 HRC. BB-HSK форма C номер заказа Каталожный номер D2 L1 кг 1519755 HSK63CBB063100M 63,8 100,0 2,56 1519756 HSK63CBB063200M 63,8 200,0 5,06 1519757 HSK63CBB102175M 102,8 175,0 10,92
