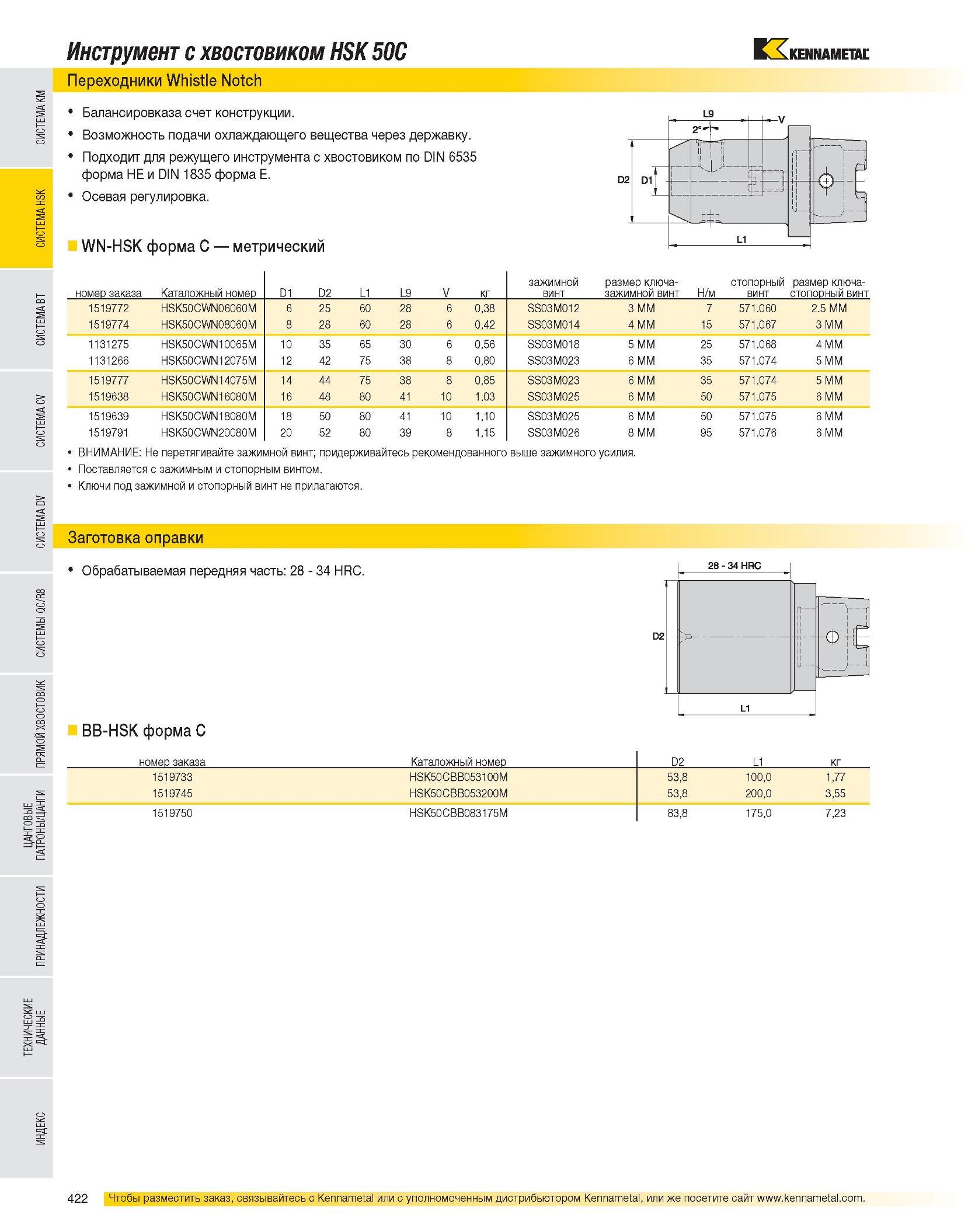

Инструмент с хвостовиком HSK 50C Переходники Whistle Notch Балансировказа счет конструкции. Возможность подачи охлаждающего вещества через державку. Подходит для режущего инструмента с хвостовиком по DIN 6535 форма HE и DIN 1835 форма E. Осевая регулировка. WN-HSK форма C метрический номер заказа Каталожный номер D1 D2 L1 L9 V кг зажимной винт размер ключа-зажимной винт Н/м стопорный винт размер ключа-стопорный винт 1519772 HSK50CWN06060M 6 25 60 28 6 0,38 SS03M012 3 MM 7 571.060 2.5 MM 1519774 HSK50CWN08060M 8 28 60 28 6 0,42 SS03M014 4 MM 15 571.067 3 MM 1131275 HSK50CWN10065M 10 35 65 30 6 0,56 SS03M018 5 MM 25 571.068 4 MM 1131266 HSK50CWN12075M 12 42 75 38 8 0,80 SS03M023 6 MM 35 571.074 5 MM 1519777 HSK50CWN14075M 14 44 75 38 8 0,85 SS03M023 6 MM 35 571.074 5 MM 1519638 HSK50CWN16080M 16 48 80 41 10 1,03 SS03M025 6 MM 50 571.075 6 MM 1519639 HSK50CWN18080M 18 50 80 41 10 1,10 SS03M025 6 MM 50 571.075 6 MM 1519791 HSK50CWN20080M 20 52 80 39 8 1,15 SS03M026 8 MM 95 571.076 6 MM ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным и стопорным винтом. Ключи под зажимной и стопорный винт не прилагаются. Заготовка оправки Обрабатываемая передняя часть: 28 - 34 HRC. BB-HSK форма C номер заказа Каталожный номер D2 L1 кг 1519733 HSK50CBB053100M 53,8 100,0 1,77 1519745 HSK50CBB053200M 53,8 200,0 3,55 1519750 HSK50CBB083175M 83,8 175,0 7,23
