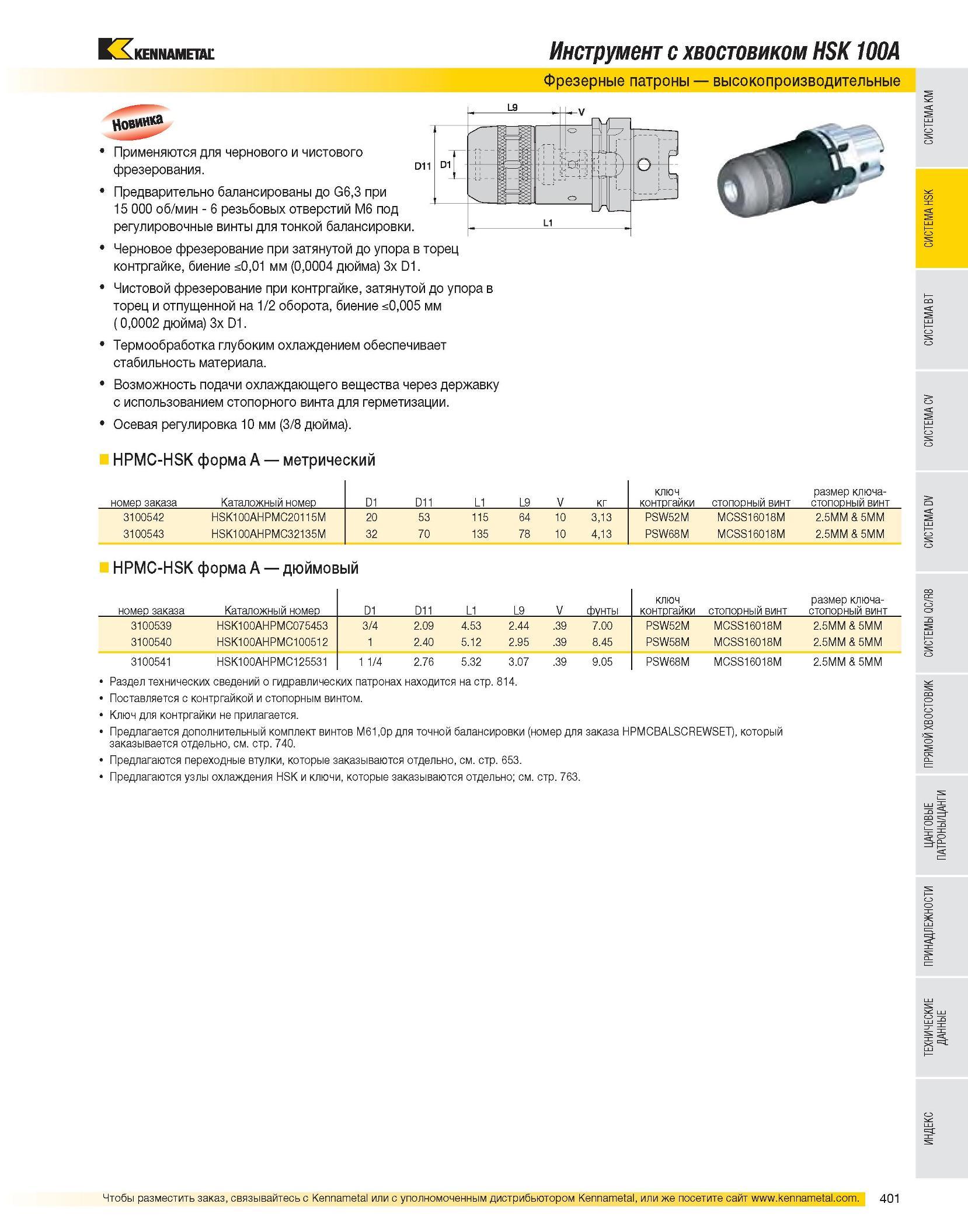

Инструмент с хвостовиком HSK 100A Фрезерные патроны высокопроизводительные Применяются для чернового и чистового фрезерования. Предварительно балансированы до G6,3 при 15 000 об/мин - 6 резьбовых отверстий M6 под регулировочные винты для тонкой балансировки. Черновое фрезерование при затянутой до упора в торец контргайке, биение <0,01 мм (0,0004 дюйма) 3x D1. Чистовой фрезерование при контргайке, затянутой до упора в торец и отпущенной на 1/2 оборота, биение <0,005 мм ( 0,0002 дюйма) 3x D1. Термообработка глубоким охлаждением обеспечивает стабильность материала. Возможность подачи охлаждающего вещества через державку c использованием стопорного винта для герметизации. Осевая регулировка 10 мм (3/8 дюйма). HPMC-HSK форма A метрический номер заказа Каталожный номер D1 D11 L1 L9 V кг ключ контргайки стопорный винт размер ключа-стопорный винт 3100542 HSK100AHPMC20115M 20 53 115 64 10 3,13 PSW52M MCSS16018M 2.5MM & 5MM 3100543 HSK100AHPMC32135M 32 70 135 78 10 4,13 PSW68M MCSS16018M 2.5MM & 5MM HPMC-HSK форма A дюймовый номер заказа Каталожный номер D1 D11 L1 L9 V фунты ключ контргайки стопорный винт размер ключа-стопорный винт 3100539 HSK100AHPMC075453 3/4 2.09 4.53 2.44 .39 7.00 PSW52M MCSS16018M 2.5MM & 5MM 3100540 HSK100AHPMC100512 1 2.40 5.12 2.95 .39 8.45 PSW58M MCSS16018M 2.5MM & 5MM 3100541 HSK100AHPMC125531 1 1/4 2.76 5.32 3.07 .39 9.05 PSW68M MCSS16018M 2.5MM & 5MM Раздел технических сведений о гидравлических патронах находится на стр. 814. Поставляется с контргайкой и стопорным винтом. Ключ для контргайки не прилагается. Предлагается дополнительный комплект винтов M61,0p для точной балансировки (номер для заказа HPMCBALSCREWSET), который заказывается отдельно, см. стр. 740. Предлагаются переходные втулки, которые заказываются отдельно, см. стр. 653. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
