387 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.385

Каталог KENNAMETAL 2007 Системы инструмента Стр. 385 0387 Lab2u

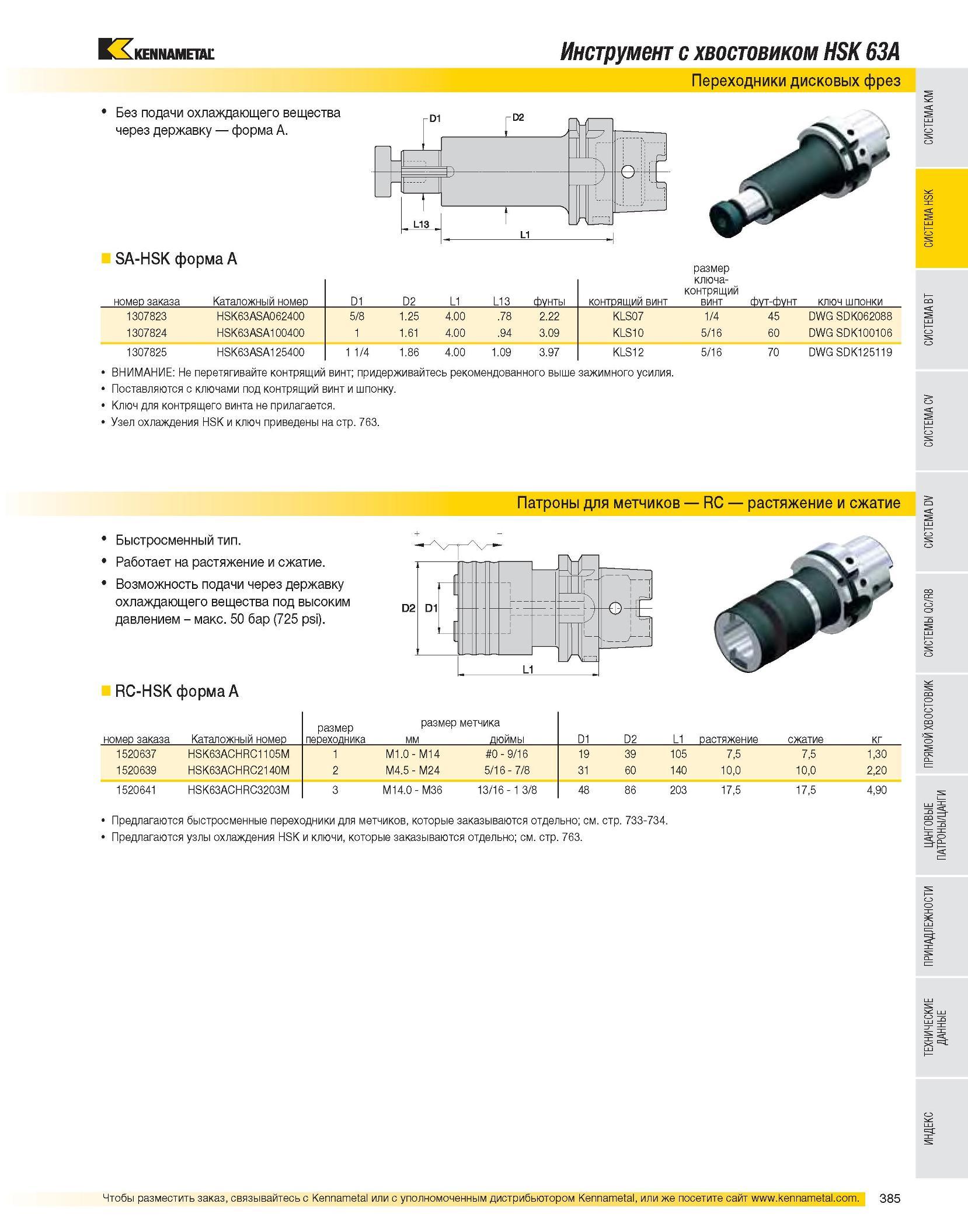

Без подачи охлаждающего вещества через державку форма A. Инструмент с хвостовиком HSK 63A Переходники дисковых фрез SA-HSK форма A номер заказа Каталожный номер D1 D2 L1 L13 фунты контрящий винт размер ключа- контрящий винт фут-фунт ключ шпонки 1307823 HSK63ASA062400 5/8 1.25 4.00 .78 2.22 KLS07 1/4 45 DWG SDK062088 1307824 HSK63ASA100400 1 1.61 4.00 .94 3.09 KLS10 5/16 60 DWG SDK100106 1307825 HSK63ASA125400 1 1/4 1.86 4.00 1.09 3.97 KLS12 5/16 70 DWG SDK125119 ВНИМАНИЕ: Не перетягивайте контрящий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с ключами под контрящий винт и шпонку. Ключ для контрящего винта не прилагается. Узел охлаждения HSK и ключ приведены на стр. 763. Патроны для метчиков RC растяжение и сжатие Быстросменный тип. Работает на растяжение и сжатие. Возможность подачи через державку охлаждающего вещества под высоким давлением - макс. 50 бар (725 psi). RC-HSK форма A номер заказа Каталожный номер размер переходника размер метчика мм дюймы D1 D2 L1 растяжение сжатие кг 1520637 HSK63ACHRC1105M 1 M1.0 - M14 #0 - 9/16 19 39 105 7,5 7,5 1,30 1520639 HSK63ACHRC2140M 2 M4.5 - M24 5/16 - 7/8 31 60 140 10,0 10,0 2,20 1520641 HSK63ACHRC3203M 3 M14.0 - M36 13/16 - 1 3/8 48 86 203 17,5 17,5 4,90 Предлагаются быстросменные переходники для метчиков, которые заказываются отдельно; см. стр. 733-734. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
