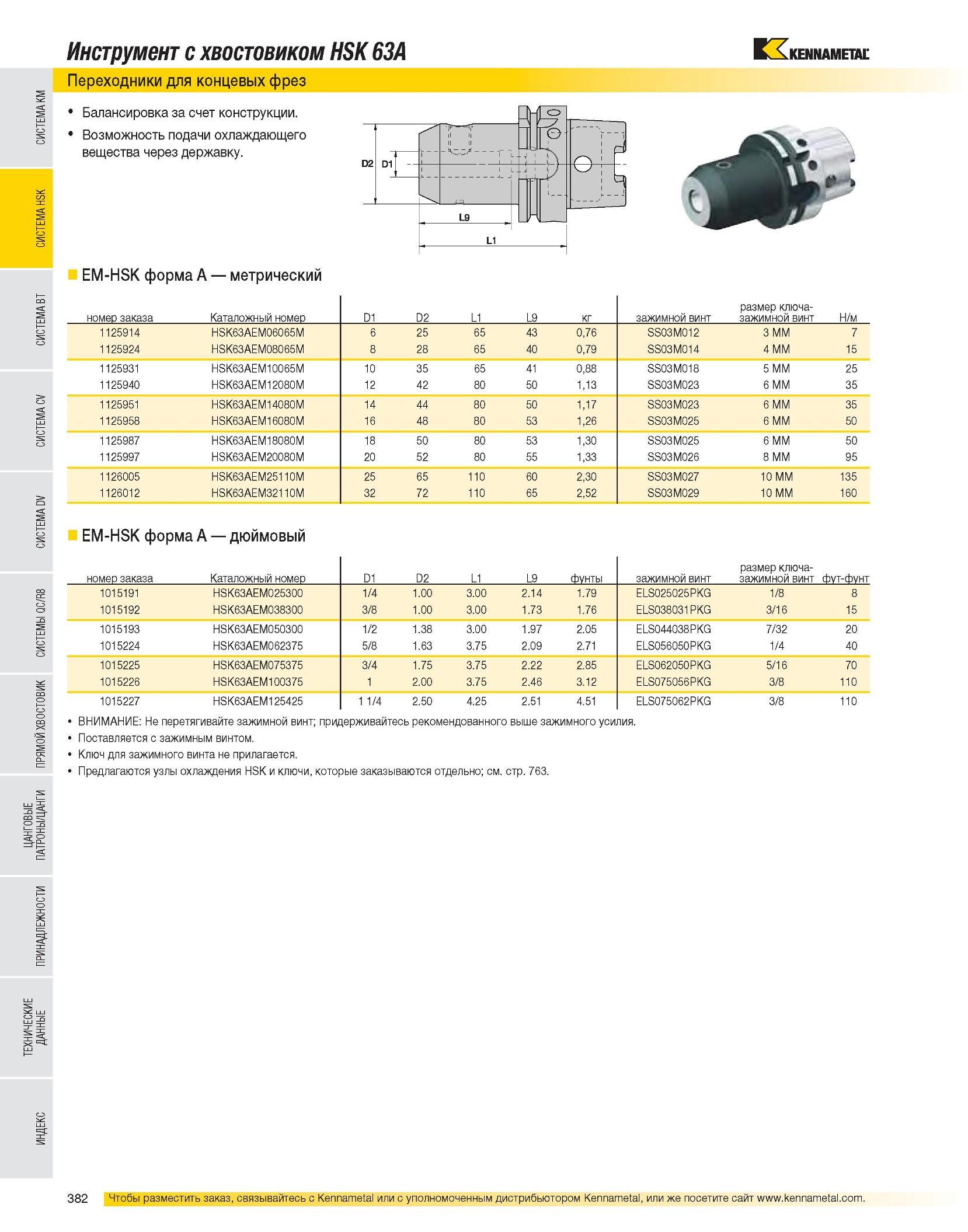

Инструмент с хвостовиком HSK 63A Переходники для концевых фрез Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку. EM-HSK форма A метрический номер заказа Каталожный номер D1 D2 L1 L9 кг зажимной винт размер ключа-зажимной винт Н/м 1125914 HSK63AEM06065M 6 25 65 43 0,76 SS03M012 3 MM 7 1125924 HSK63AEM08065M 8 28 65 40 0,79 SS03M014 4 MM 15 1125931 HSK63AEM10065M 10 35 65 41 0,88 SS03M018 5 MM 25 1125940 HSK63AEM12080M 12 42 80 50 1,13 SS03M023 6 MM 35 1125951 HSK63AEM14080M 14 44 80 50 1,17 SS03M023 6 MM 35 1125958 HSK63AEM16080M 16 48 80 53 1,26 SS03M025 6 MM 50 1125987 HSK63AEM18080M 18 50 80 53 1,30 SS03M025 6 MM 50 1125997 HSK63AEM20080M 20 52 80 55 1,33 SS03M026 8 MM 95 1126005 HSK63AEM25110M 25 65 110 60 2,30 SS03M027 10 MM 135 1126012 HSK63AEM32110M 32 72 110 65 2,52 SS03M029 10 MM 160 EM-HSK форма A дюймовый номер заказа Каталожный номер D1 D2 L1 L9 фунты зажимной винт размер ключа-зажимной винт нт у -8 ут -9 1015191 HSK63AEM025300 1/4 1.00 3.00 2.14 1.79 ELS025025PKG 1/8 8 1015192 HSK63AEM038300 3/8 1.00 3.00 1.73 1.76 ELS038031PKG 3/16 15 1015193 HSK63AEM050300 1/2 1.38 3.00 1.97 2.05 ELS044038PKG 7/32 20 1015224 HSK63AEM062375 5/8 1.63 3.75 2.09 2.71 ELS056050PKG 1/4 40 1015225 HSK63AEM075375 3/4 1.75 3.75 2.22 2.85 ELS062050PKG 5/16 70 1015226 HSK63AEM100375 1 2.00 3.75 2.46 3.12 ELS075056PKG 3/8 110 1015227 HSK63AEM125425 1 1/4 2.50 4.25 2.51 4.51 ELS075062PKG 3/8 110 ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным винтом. Ключ для зажимного винта не прилагается. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
