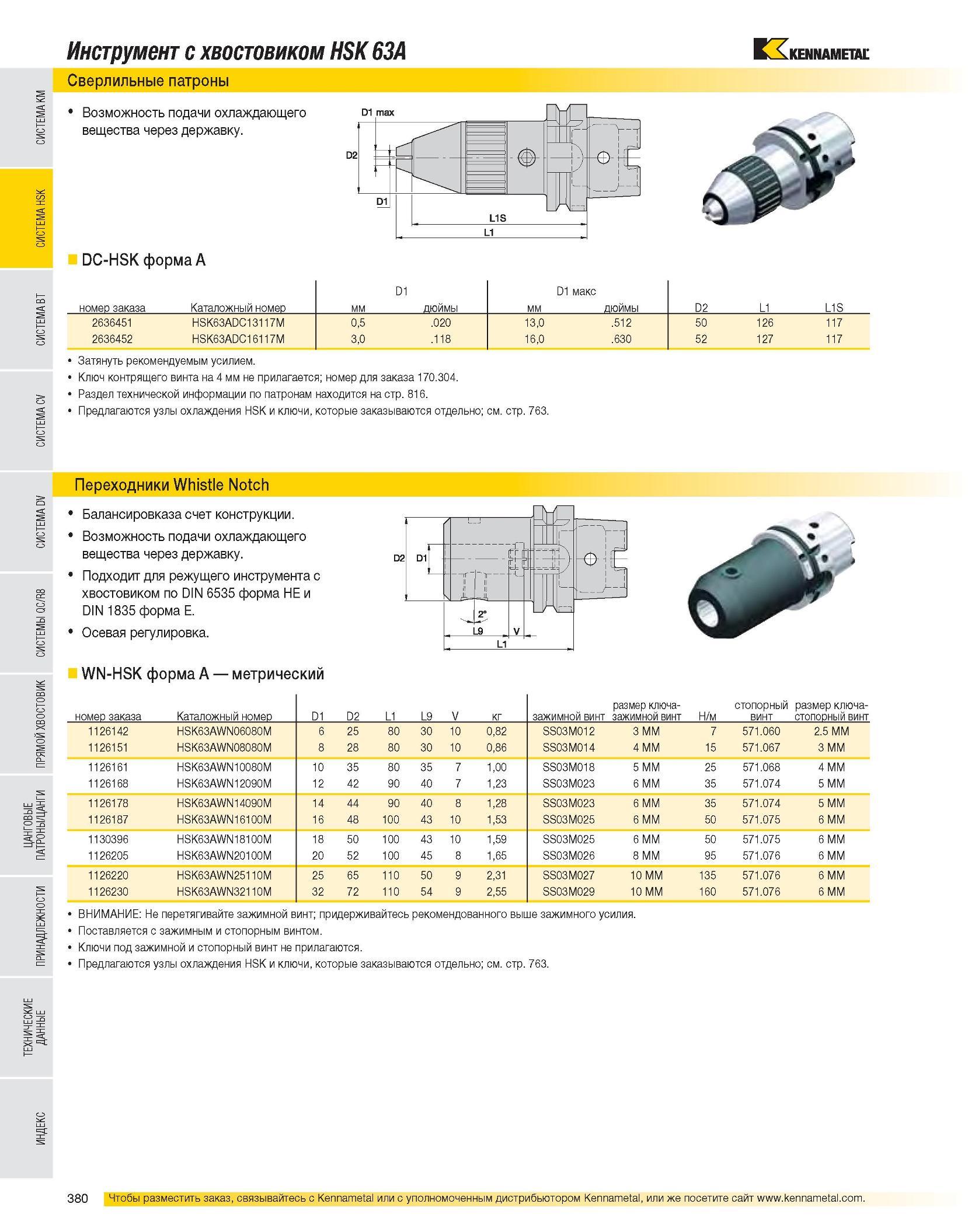

Инструмент с хвостовиком HSK 63A Сверлильные патроны Возможность подачи охлаждающего вещества через державку. DC-HSK форма A номер заказа Каталожный номер мм D1 дюймы мм D1 макс дюймы D2 L1 L1S 2636451 HSK63ADC13117M 0,5 .020 13,0 .512 50 126 117 2636452 HSK63ADC16117M 3,0 .118 16,0 .630 52 127 117 Затянуть рекомендуемым усилием. Ключ контрящего винта на 4 мм не прилагается; номер для заказа 170.304. Раздел технической информации по патронам находится на стр. 816. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763. Переходники Whistle Notch ' Балансировказа счет конструкции. Возможность подачи охлаждающего вещества через державку. ' Подходит для режущего инструмента с хвостовиком по DIN 6535 форма HE и DIN 1835 форма E. ' Осевая регулировка. WN-HSK форма A метрический номер заказа Каталожный номер D1 D2 L1 L9 V кг зажимной винт размер ключа-зажимной винт Н/м стопорный винт размер ключа-стопорный винт 1126142 HSK63AWN06080M 6 25 80 30 10 0,82 SS03M012 3 MM 7 571.060 2.5 MM 1126151 HSK63AWN08080M 8 28 80 30 10 0,86 SS03M014 4 MM 15 571.067 3 MM 1126161 HSK63AWN10080M 10 35 80 35 7 1,00 SS03M018 5 MM 25 571.068 4 MM 1126168 HSK63AWN12090M 12 42 90 40 7 1,23 SS03M023 6 MM 35 571.074 5 MM 1126178 HSK63AWN14090M 14 44 90 40 8 1,28 SS03M023 6 MM 35 571.074 5 MM 1126187 HSK63AWN16100M 16 48 100 43 10 1,53 SS03M025 6 MM 50 571.075 6 MM 1130396 HSK63AWN18100M 18 50 100 43 10 1,59 SS03M025 6 MM 50 571.075 6 MM 1126205 HSK63AWN20100M 20 52 100 45 8 1,65 SS03M026 8 MM 95 571.076 6 MM 1126220 HSK63AWN25110M 25 65 110 50 9 2,31 SS03M027 10 MM 135 571.076 6 MM 1126230 HSK63AWN32110M 32 72 110 54 9 2,55 SS03M029 10 MM 160 571.076 6 MM ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным и стопорным винтом. Ключи под зажимной и стопорный винт не прилагаются. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
