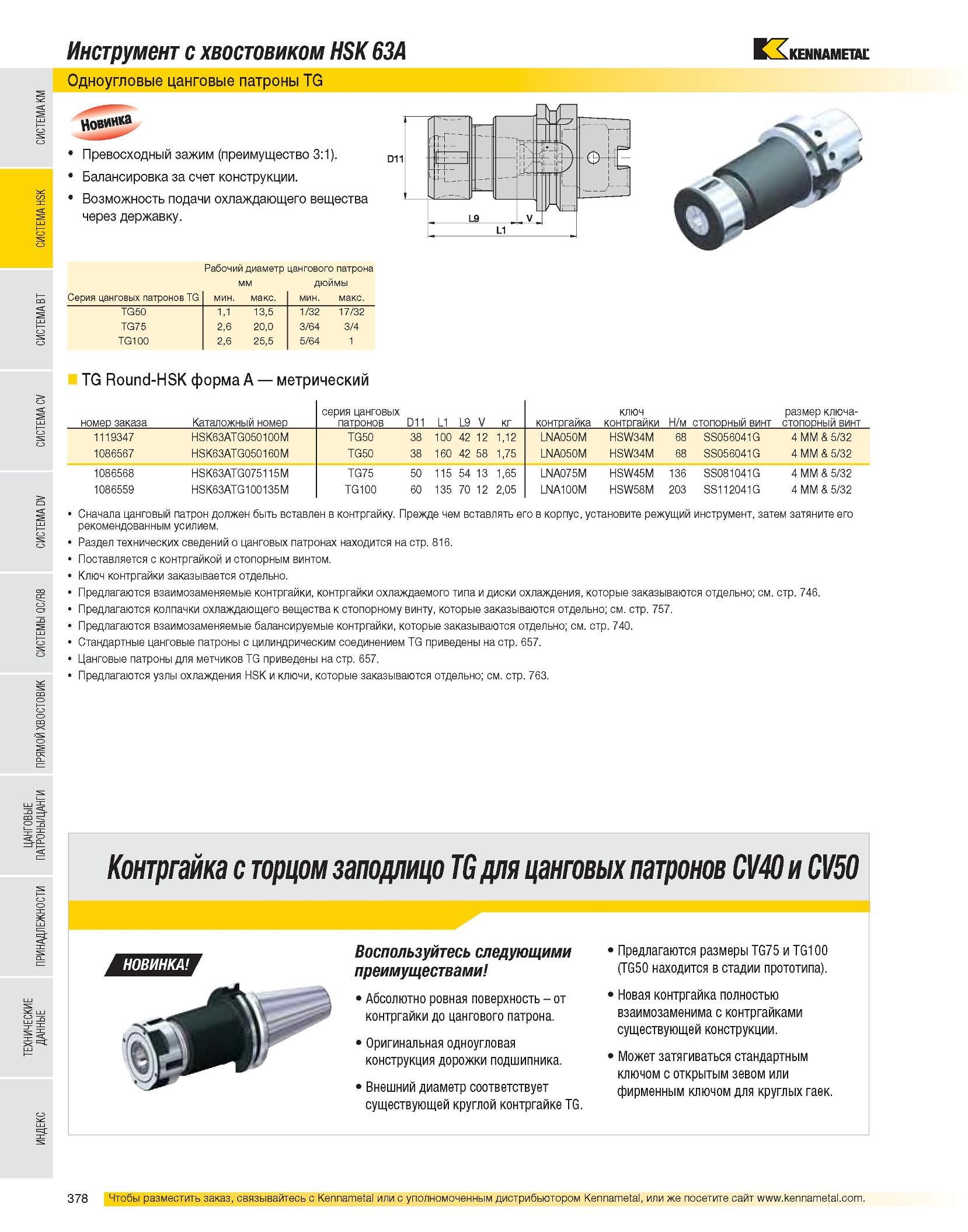

Инструмент с хвостовиком HSK 63A Одноугловые цанговые патроны TG Превосходный зажим (преимущество 3:1). Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов TG мин. макс. мин. макс. TG50 1,1 13,5 1/32 17/32 TG75 2,6 20,0 3/64 3/4 TG100 2,6 25,5 5/64 1 TG Round-HSK форма A метрический номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг контргайка ключ контргайки Н/м стопорный винт размер ключа-стопорный винт 1119347 HSK63ATG050100M TG50 38 100 42 12 1,12 LNA050M HSW34M 68 SS056041G 4 MM & 5/32 1086567 HSK63ATG050160M TG50 38 160 42 58 1,75 LNA050M HSW34M 68 SS056041G 4 MM & 5/32 1086568 HSK63ATG075115M TG75 50 115 54 13 1,65 LNA075M HSW45M 136 SS081041G 4 MM & 5/32 1086559 HSK63ATG100135M TG100 60 135 70 12 2,05 LNA100M HSW58M 203 SS112041G 4 MM & 5/32 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ контргайки заказывается отдельно. Предлагаются взаимозаменяемые контргайки, контргайки охлаждаемого типа и диски охлаждения, которые заказываются отдельно; см. стр. 746. Предлагаются колпачки охлаждающего вещества к стопорному винту, которые заказываются отдельно; см. стр. 757. Предлагаются взаимозаменяемые балансируемые контргайки, которые заказываются отдельно; см. стр. 740. Стандартные цанговые патроны с цилиндрическим соединением TG приведены на стр. 657. Цанговые патроны для метчиков TG приведены на стр. 657. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763. Контргайка с торцом заподлицо TG для цанговых патронов CV40 и CV50 Воспользуйтесь следующими преимуществами Абсолютно ровная поверхность - от контргайки до цангового патрона. Оригинальная одноугловая конструкция дорожки подшипника. Внешний диаметр соответствует существующей круглой контргайке TG. » Предлагаются размеры TG75 и TG100 (TG50 находится в стадии прототипа). » Новая контргайка полностью взаимозаменима с контргайками существующей конструкции. » Может затягиваться стандартным ключом с открытым зевом или фирменным ключом для круглых гаек.
