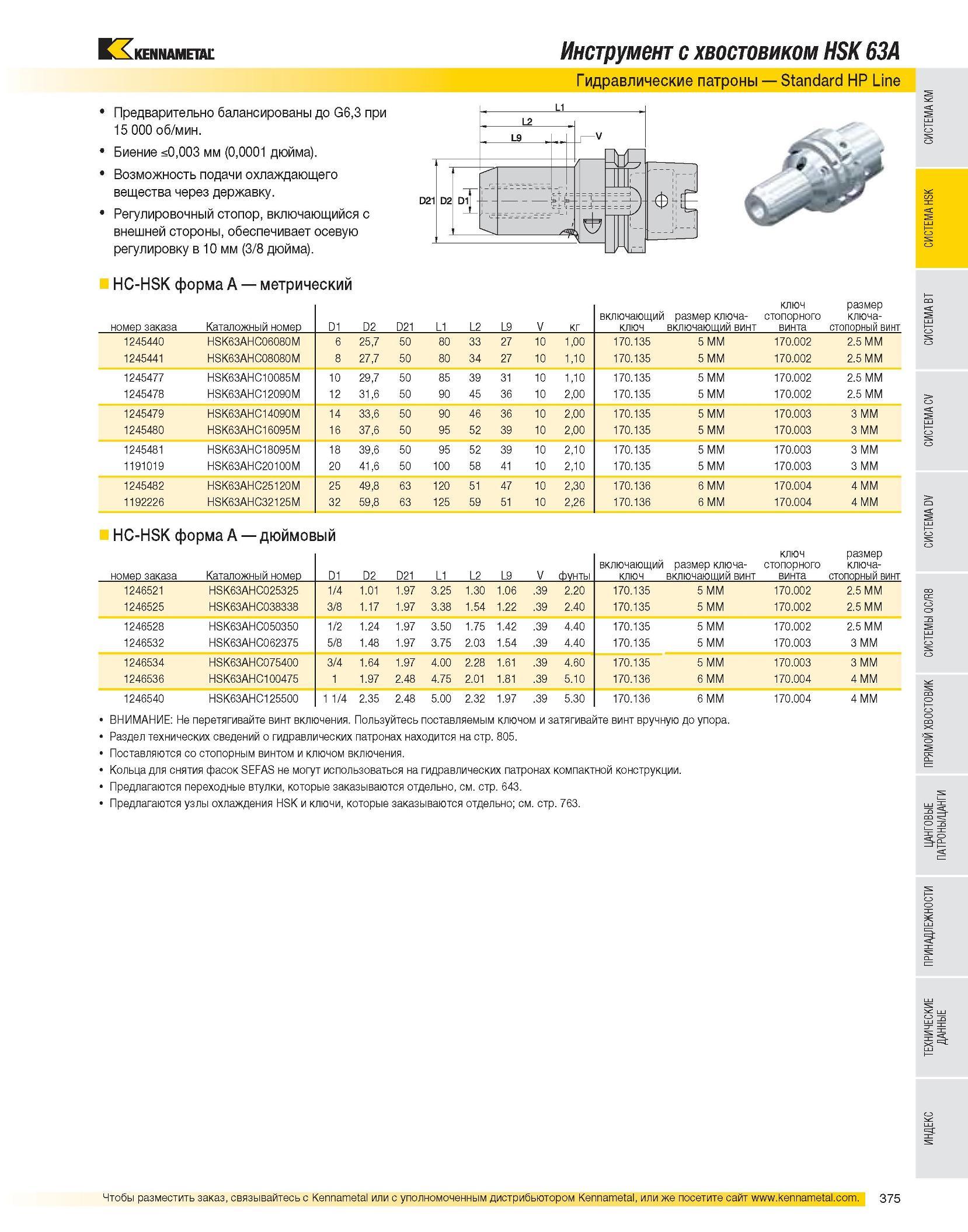

377 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.375

Каталог KENNAMETAL 2007 Системы инструмента Стр. 375 0377 Lab2u

Предварительно балансированы до G6,3 при 15 000 об/мин. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку. Регулировочный стопор, включающийся с внешней стороны, обеспечивает осевую регулировку в 10 мм (3/8 дюйма). HC-HSK форма A метрический номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт 1245440 HSK63AHC06080M 6 25,7 50 80 33 27 10 1,00 170.135 5 MM 170.002 2.5 MM 1245441 HSK63AHC08080M 8 27,7 50 80 34 27 10 1,10 170.135 5 MM 170.002 2.5 MM 1245477 HSK63AHC10085M 10 29,7 50 85 39 31 10 1,10 170.135 5 MM 170.002 2.5 MM 1245478 HSK63AHC12090M 12 31,6 50 90 45 36 10 2,00 170.135 5 MM 170.002 2.5 MM 1245479 HSK63AHC14090M 14 33,6 50 90 46 36 10 2,00 170.135 5 MM 170.003 3 MM 1245480 HSK63AHC16095M 16 37,6 50 95 52 39 10 2,00 170.135 5 MM 170.003 3 MM 1245481 HSK63AHC18095M 18 39,6 50 95 52 39 10 2,10 170.135 5 MM 170.003 3 MM 1191019 HSK63AHC20100M 20 41,6 50 100 58 41 10 2,10 170.135 5 MM 170.003 3 MM 1245482 HSK63AHC25120M 25 49,8 63 120 51 47 10 2,30 170.136 6 MM 170.004 4 MM 1192226 HSK63AHC32125M 32 59,8 63 125 59 51 10 2,26 170.136 6 MM 170.004 4 MM HC-HSK форма A дюймовый номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V фунты включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт 1246521 HSK63AHC025325 1/4 1.01 1.97 3.25 1.30 1.06 .39 2.20 170.135 5 MM 170.002 2.5 MM 1246525 HSK63AHC038338 3/8 1.17 1.97 3.38 1.54 1.22 .39 2.40 170.135 5 MM 170.002 2.5 MM 1246528 HSK63AHC050350 1/2 1.24 1.97 3.50 1.75 1.42 .39 4.40 170.135 5 MM 170.002 2.5 MM 1246532 HSK63AHC062375 5/8 1.48 1.97 3.75 2.03 1.54 .39 4.40 170.135 5 MM 170.003 3 MM 1246534 HSK63AHC075400 3/4 1.64 1.97 4.00 2.28 1.61 .39 4.60 170.135 5 MM 170.003 3 MM 1246536 HSK63AHC100475 1 1.97 2.48 4.75 2.01 1.81 .39 5.10 170.136 6 MM 170.004 4 MM 1246540 HSK63AHC125500 1 1/4 2.35 2.48 5.00 2.32 1.97 .39 5.30 170.136 6 MM 170.004 4 MM ВНИМАНИЕ: Не перетягивайте винт включения. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Раздел технических сведений о гидравлических патронах находится на стр. 805. Поставляются со стопорным винтом и ключом включения. Кольца для снятия фасок SEFAS не могут использоваться на гидравлических патронах компактной конструкции. Предлагаются переходные втулки, которые заказываются отдельно, см. стр. 643. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763. Инструмент с хвостовиком HSK 63A Гидравлические патроны Standard HP Line
