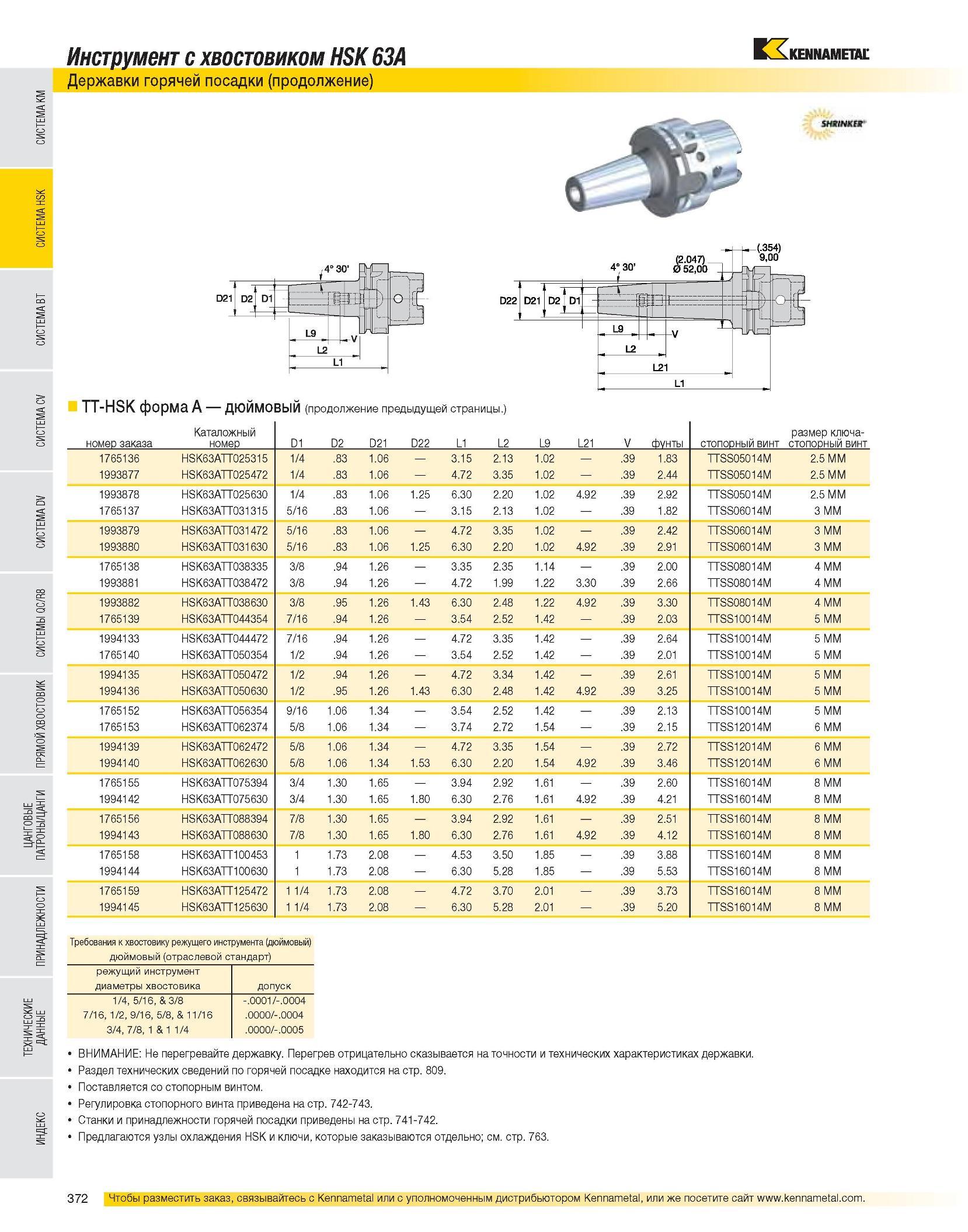

Инструмент с хвостовиком HSK 63A Державки горячей посадки (продолжение) TT-HSK форма A дюймовый (продолжение предыдущей страницы.) номер заказа Каталожный номер D1 D2 D21 D22 L1 L2 L9 L21 V фунты стопорный винт размер ключа-стопорный винт 1765136 HSK63ATT025315 1/4 .83 1.06 3.15 2.13 1.02 .39 1.83 TTSS05014M 2.5 MM 1993877 HSK63ATT025472 1/4 .83 1.06 - 4.72 3.35 1.02 .39 2.44 TTSS05014M 2.5 MM 1993878 HSK63ATT025630 1/4 .83 1.06 1.25 6.30 2.20 1.02 4.92 .39 2.92 TTSS05014M 2.5 MM 1765137 HSK63ATT031315 5/16 .83 1.06 3.15 2.13 1.02 .39 1.82 TTSS06014M 3 MM 1993879 HSK63ATT031472 5/16 .83 1.06 4.72 3.35 1.02 .39 2.42 TTSS06014M 3 MM 1993880 HSK63ATT031630 5/16 .83 1.06 1.25 6.30 2.20 1.02 4.92 .39 2.91 TTSS06014M 3 MM 1765138 HSK63ATT038335 3/8 .94 1.26 3.35 2.35 1.14 .39 2.00 TTSS08014M 4 MM 1993881 HSK63ATT038472 3/8 .94 1.26 4.72 1.99 1.22 3.30 .39 2.66 TTSS08014M 4 MM 1993882 HSK63ATT038630 3/8 .95 1.26 1.43 6.30 2.48 1.22 4.92 .39 3.30 TTSS08014M 4 MM 1765139 HSK63ATT044354 7/16 .94 1.26 3.54 2.52 1.42 .39 2.03 TTSS10014M 5 MM 1994133 HSK63ATT044472 7/16 .94 1.26 4.72 3.35 1.42 .39 2.64 TTSS10014M 5 MM 1765140 HSK63ATT050354 1/2 .94 1.26 3.54 2.52 1.42 .39 2.01 TTSS10014M 5 MM 1994135 HSK63ATT050472 1/2 .94 1.26 4.72 3.34 1.42 .39 2.61 TTSS10014M 5 MM 1994136 HSK63ATT050630 1/2 .95 1.26 1.43 6.30 2.48 1.42 4.92 .39 3.25 TTSS10014M 5 MM 1765152 HSK63ATT056354 9/16 1.06 1.34 3.54 2.52 1.42 .39 2.13 TTSS10014M 5 MM 1765153 HSK63ATT062374 5/8 1.06 1.34 3.74 2.72 1.54 .39 2.15 TTSS12014M 6 MM 1994139 HSK63ATT062472 5/8 1.06 1.34 4.72 3.35 1.54 .39 2.72 TTSS12014M 6 MM 1994140 HSK63ATT062630 5/8 1.06 1.34 1.53 6.30 2.20 1.54 4.92 .39 3.46 TTSS12014M 6 MM 1765155 HSK63ATT075394 3/4 1.30 1.65 3.94 2.92 1.61 .39 2.60 TTSS16014M 8 MM 1994142 HSK63ATT075630 3/4 1.30 1.65 1.80 6.30 2.76 1.61 4.92 .39 4.21 TTSS16014M 8 MM 1765156 HSK63ATT088394 7/8 1.30 1.65 3.94 2.92 1.61 .39 2.51 TTSS16014M 8 MM 1994143 HSK63ATT088630 7/8 1.30 1.65 1.80 6.30 2.76 1.61 4.92 .39 4.12 TTSS16014M 8 MM 1765158 HSK63ATT100453 1 1.73 2.08 4.53 3.50 1.85 .39 3.88 TTSS16014M 8 MM 1994144 HSK63ATT100630 1 1.73 2.08 6.30 5.28 1.85 .39 5.53 TTSS16014M 8 MM 1765159 HSK63ATT125472 1 1/4 1.73 2.08 4.72 3.70 2.01 .39 3.73 TTSS16014M 8 MM 1994145 HSK63ATT125630 1 1/4 1.73 2.08 6.30 5.28 2.01 .39 5.20 TTSS16014M 8 MM Требования к хвостовику режущего инструмента (дюймовый) дюймовый (отраслевой стандарт) режущий инструмент диаметры хвостовика допуск 1/4, 5/16, & 3/8 -.0001/-.0004 7/16, 1/2, 9/16, 5/8, & 11/16 .0000/-.0004 3/4, 7/8, 1 & 1 1/4 .0000/-.0005 ВНИМАНИЕ: Не перегревайте державку. Перегрев отрицательно сказывается на точности и технических характеристиках державки. Раздел технических сведений по горячей посадке находится на стр. 809. Поставляется со стопорным винтом. Регулировка стопорного винта приведена на стр. 742-743. Станки и принадлежности горячей посадки приведены на стр. 741-742. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
