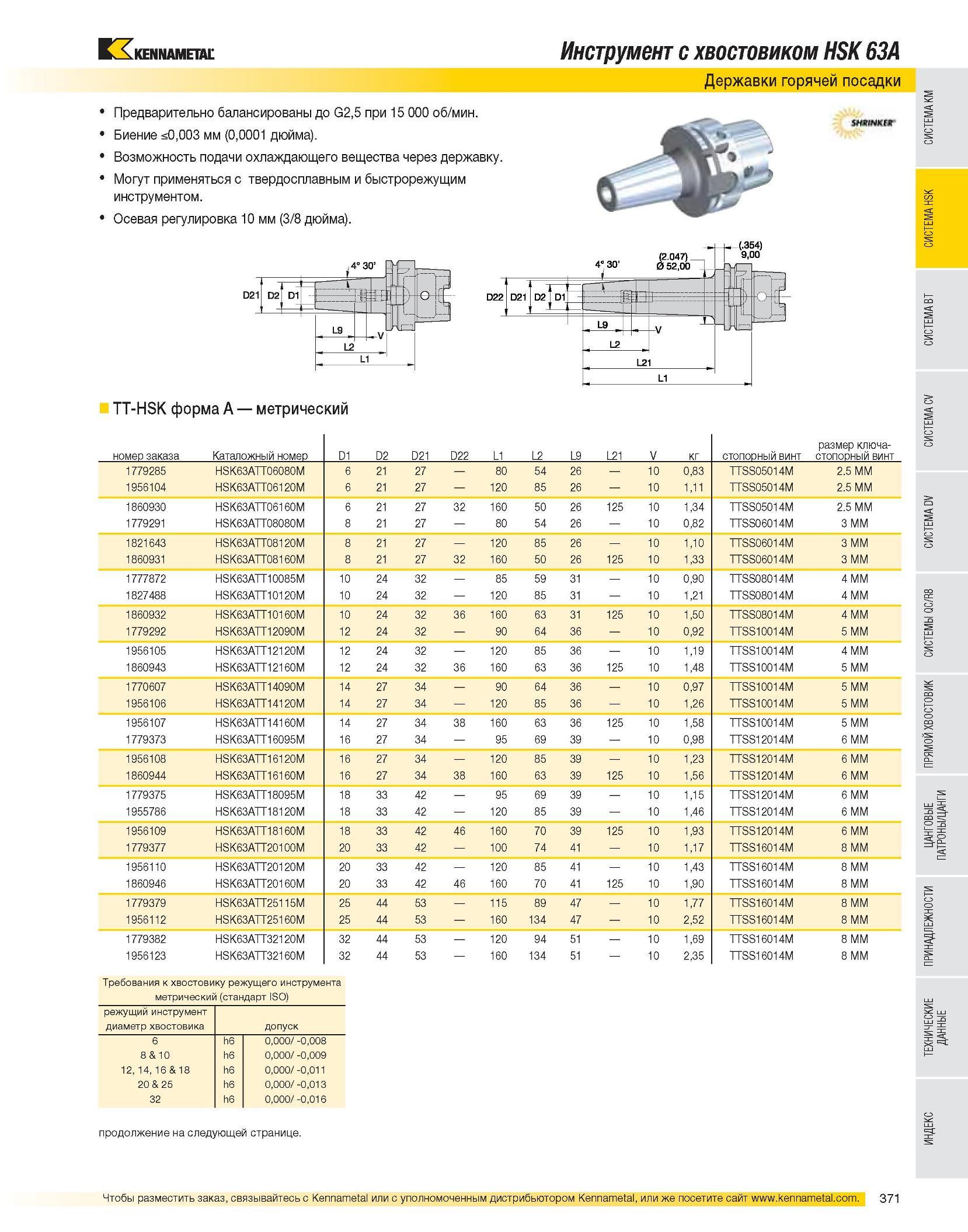

Предварительно балансированы до G2,5 при 15 000 об/мин. Биение 0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку. Могут применяться с твердосплавным и быстрорежущим инструментом. Осевая регулировка 10 мм (3/8 дюйма). Инструмент с хвостовиком HSK 63A Державки горячей посадки TT-HSK форма A метрический номер заказа Каталожный номер D1 D2 D21 D22 L1 L2 L9 L21 V кг стопооный винт размер ключа-стопорный винт 1779285 HSK63ATT06080M 6 21 27 80 54 26 10 0,83 TTSS05014M 2.5 MM 1956104 HSK63ATT06120M 6 21 27 - 120 85 26 10 1,11 TTSS05014M 2.5 MM 1860930 HSK63ATT06160M 6 21 27 32 160 50 26 125 10 1,34 TTSS05014M 2.5 MM 1779291 HSK63ATT08080M 8 21 27 80 54 26 10 0,82 TTSS06014M 3 MM 1821643 HSK63ATT08120M 8 21 27 120 85 26 10 1,10 TTSS06014M 3 MM 1860931 HSK63ATT08160M 8 21 27 32 160 50 26 125 10 1,33 TTSS06014M 3 MM 1777872 HSK63ATT10085M 10 24 32 85 59 31 10 0,90 TTSS08014M 4 MM 1827488 HSK63ATT10120M 10 24 32 120 85 31 10 1,21 TTSS08014M 4 MM 1860932 HSK63ATT10160M 10 24 32 36 160 63 31 125 10 1,50 TTSS08014M 4 MM 1779292 HSK63ATT12090M 12 24 32 90 64 36 10 0,92 TTSS10014M 5 MM 1956105 HSK63ATT12120M 12 24 32 120 85 36 10 1,19 TTSS10014M 4 MM 1860943 HSK63ATT12160M 12 24 32 36 160 63 36 125 10 1,48 TTSS10014M 5 MM 1770607 HSK63ATT14090M 14 27 34 90 64 36 10 0,97 TTSS10014M 5 MM 1956106 HSK63ATT14120M 14 27 34 120 85 36 10 1,26 TTSS10014M 5 MM 1956107 HSK63ATT14160M 14 27 34 38 160 63 36 125 10 1,58 TTSS10014M 5 MM 1779373 HSK63ATT16095M 16 27 34 95 69 39 10 0,98 TTSS12014M 6 MM 1956108 HSK63ATT16120M 16 27 34 120 85 39 10 1,23 TTSS12014M 6 MM 1860944 HSK63AII16160M 16 27 34 38 160 63 39 125 10 1,56 TTSS12014M 6 MM 1779375 HSK63ATT18095M 18 33 42 95 69 39 10 1,15 TTSS12014M 6 MM 1955786 HSK63ATT18120M 18 33 42 120 85 39 10 1,46 TTSS12014M 6 MM 1956109 HSK63ATT18160M 18 33 42 46 160 70 39 125 10 1,93 TTSS12014M 6 MM 1779377 HSK63ATT20100M 20 33 42 100 74 41 10 1,17 TTSS16014M 8 MM 1956110 HSK63ATT20120M 20 33 42 120 85 41 10 1,43 TTSS16014M 8 MM 1860946 HSK63ATT20160M 20 33 42 46 160 70 41 125 10 1,90 TTSS16014M 8 MM 1779379 HSK63ATT25115M 25 44 53 115 89 47 10 1,77 TTSS16014M 8 MM 1956112 HSK63ATT25160M 25 44 53 160 134 47 10 2,52 TTSS16014M 8 MM 1779382 HSK63ATT32120M 32 44 53 120 94 51 10 1,69 TTSS16014M 8 MM 1956123 HSK63ATT32160M 32 44 53 160 134 51 10 2,35 TTSS16014M 8 MM Требования к хвостовику режущего инструмента метрический (стандарт ISO) режущий инструмент диаметр хвостовика допуск 6 h6 0,000/ -0,008 8 & 10 h6 0,000/ -0,009 12, 14, 16 & 18 h6 0,000/ -0,011 20 & 25 h6 0,000/ -0,013 32 h6 0,000/ -0,016 продолжение на следующей странице.
