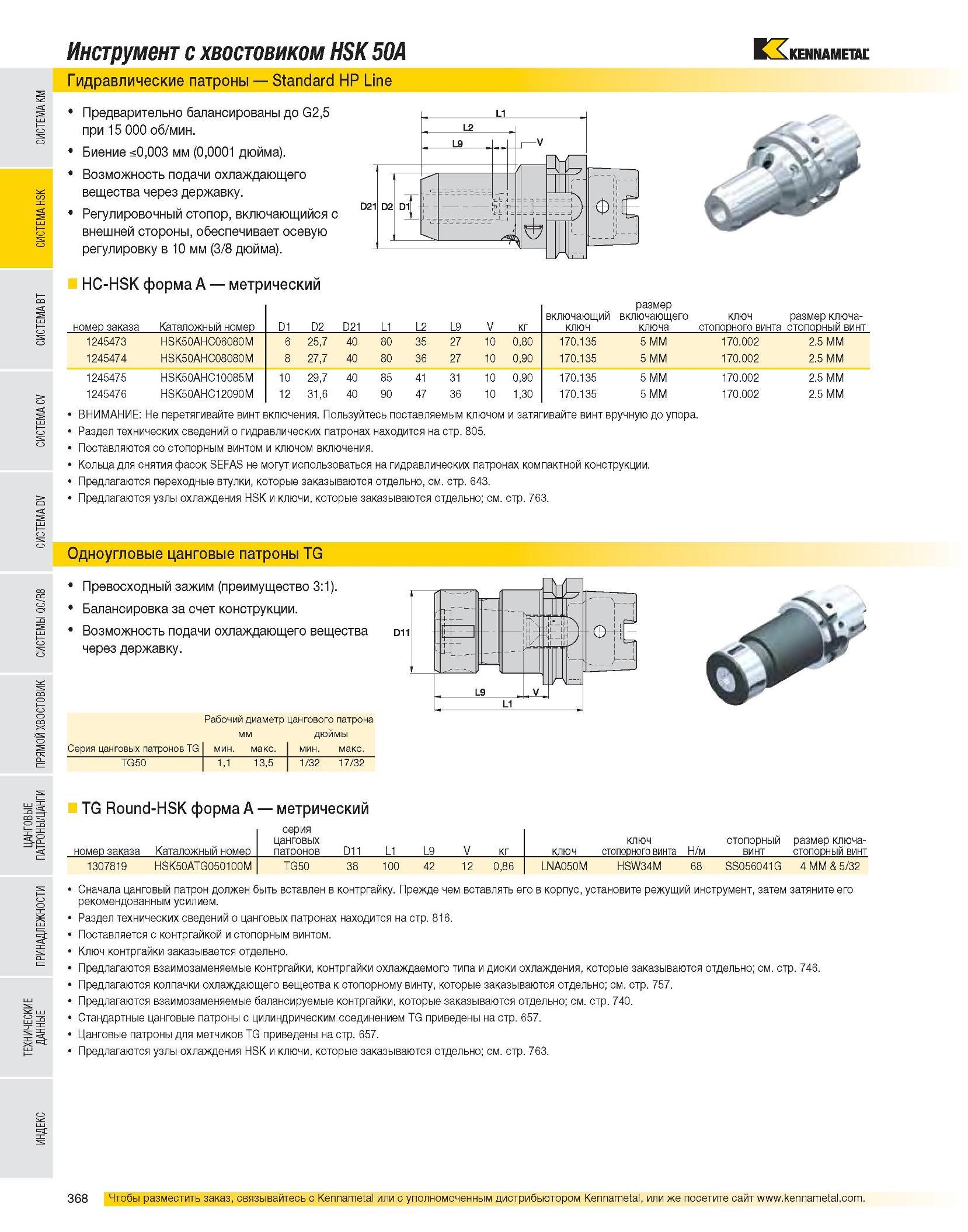

Инструмент с хвостовиком HSK 50A Гидравлические патроны Standard HP Line Предварительно балансированы до G2,5 при 15 000 об/мин. Биение 0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку. Регулировочный стопор, включающийся с внешней стороны, обеспечивает осевую регулировку в 10 мм (3/8 дюйма). HC-HSK форма A метрический номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг включающий ключ размер включающего ключа ключ размер ключа-стопорного винта стопорный винт 1245473 HSK50AHC06080M 6 25,7 40 80 35 27 10 0,80 170.135 5 MM 170.002 2.5 MM 1245474 HSK50AHC08080M 8 27,7 40 80 36 27 10 0,90 170.135 5 MM 170.002 2.5 MM 1245475 HSK50AHC10085M 10 29,7 40 85 41 31 10 0,90 170.135 5 MM 170.002 2.5 MM 1245476 HSK50AHC12090M 12 31,6 40 90 47 36 10 1,30 170.135 5 MM 170.002 2.5 MM ВНИМАНИЕ: Не перетягивайте винт включения. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Раздел технических сведений о гидравлических патронах находится на стр. 805. Поставляются со стопорным винтом и ключом включения. Кольца для снятия фасок SEFAS не могут использоваться на гидравлических патронах компактной конструкции. Предлагаются переходные втулки, которые заказываются отдельно, см. стр. 643. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763. Одноугловые цанговые патроны TG Превосходный зажим (преимущество 3:1). Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов TG мин. макс. мин. макс. TG50 1,1 13,5 1/32 17/32 TG Round-HSK форма A метрический номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг ключ ключ стопорного винта Н/м стопорный винт размер ключа-стопорный винт 1307819 HSK50ATG050100M TG50 38 100 42 12 0,86 LNA050M HSW34M 68 SS056041G 4 MM & 5/32 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ контргайки заказывается отдельно. Предлагаются взаимозаменяемые контргайки, контргайки охлаждаемого типа и диски охлаждения, которые заказываются отдельно; см. стр. 746. Предлагаются колпачки охлаждающего вещества к стопорному винту, которые заказываются отдельно; см. стр. 757. Предлагаются взаимозаменяемые балансируемые контргайки, которые заказываются отдельно; см. стр. 740. Стандартные цанговые патроны с цилиндрическим соединением TG приведены на стр. 657. Цанговые патроны для метчиков TG приведены на стр. 657. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
