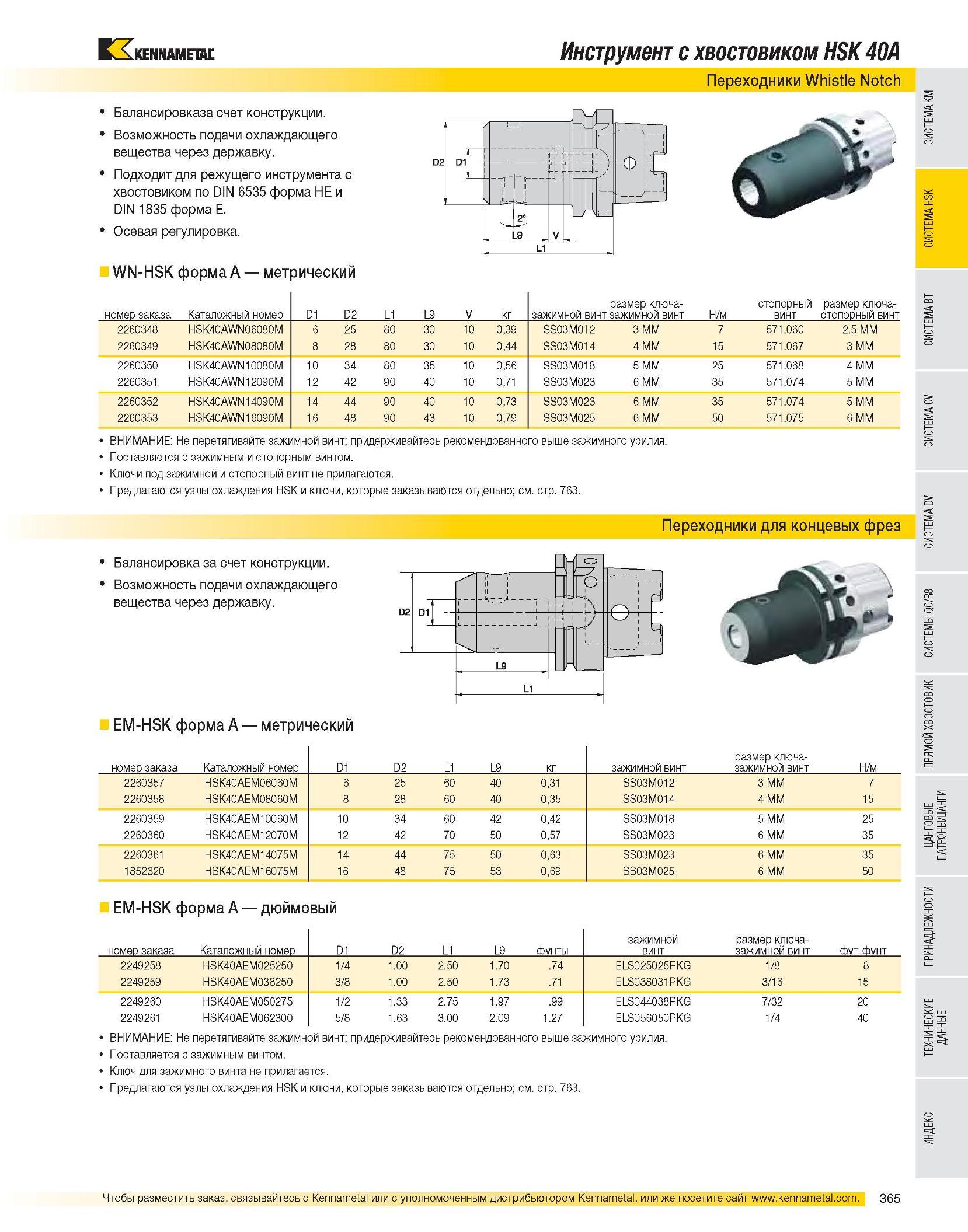

Балансировказа счет конструкции. Возможность подачи охлаждающего вещества через державку. Подходит для режущего инструмента с хвостовиком по DIN 6535 форма HE и DIN 1835 форма E. Осевая регулировка. WN-HSK форма A метрический Инструмент с хвостовиком HSK 40A Переходники Whistle Notch номер заказа Каталожный номер D1 D2 L1 L9 V кг размер ключа-зажимной винт зажимной винт Н/м стопорный винт размер ключа-стопорный винт 2260348 HSK40AWN06080M 6 25 80 30 10 0,39 SS03M012 3 MM 7 571.060 2.5 MM 2260349 HSK40AWN08080M 8 28 80 30 10 0,44 SS03M014 4 MM 15 571.067 3 MM 2260350 HSK40AWN10080M 10 34 80 35 10 0,56 SS03M018 5 MM 25 571.068 4 MM 2260351 HSK40AWN12090M 12 42 90 40 10 0,71 SS03M023 6 MM 35 571.074 5 MM 2260352 HSK40AWN14090M 14 44 90 40 10 0,73 SS03M023 6 MM 35 571.074 5 MM 2260353 HSK40AWN16090M 16 48 90 43 10 0,79 SS03M025 6 MM 50 571.075 6 MM ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным и стопорным винтом. Ключи под зажимной и стопорный винт не прилагаются. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763. Переходники для концевых фрез Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку. EM-HSK форма A метрический номер заказа Каталожный номер D1 D2 L1 L9 кг зажимной винт размер ключа-зажимной винт Н/м 2260357 HSK40AEM06060M 6 25 60 40 0,31 SS03M012 3 MM 7 2260358 HSK40AEM08060M 8 28 60 40 0,35 SS03M014 4 MM 15 2260359 HSK40AEM10060M 10 34 60 42 0,42 SS03M018 5 MM 25 2260360 HSK40AEM12070M 12 42 70 50 0,57 SS03M023 6 MM 35 2260361 HSK40AEM14075M 14 44 75 50 0,63 SS03M023 6 MM 35 1852320 HSK40AEM16075M 16 48 75 53 0,69 SS03M025 6 MM 50 EM-HSK форма A дюймовый номер заказа Каталожный номер D1 D2 L1 L9 фунты зажимной винт размер ключа-зажимной винт фут-фунт 2249258 HSK40AEM025250 1/4 1.00 2.50 1.70 .74 ELS025025PKG 1/8 8 2249259 HSK40AEM038250 3/8 1.00 2.50 1.73 .71 ELS038031PKG 3/16 15 2249260 HSK40AEM050275 1/2 1.33 2.75 1.97 .99 ELS044038PKG 7/32 20 2249261 HSK40AEM062300 5/8 1.63 3.00 2.09 1.27 ELS056050PKG 1/4 40 ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным винтом. Ключ для зажимного винта не прилагается. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
