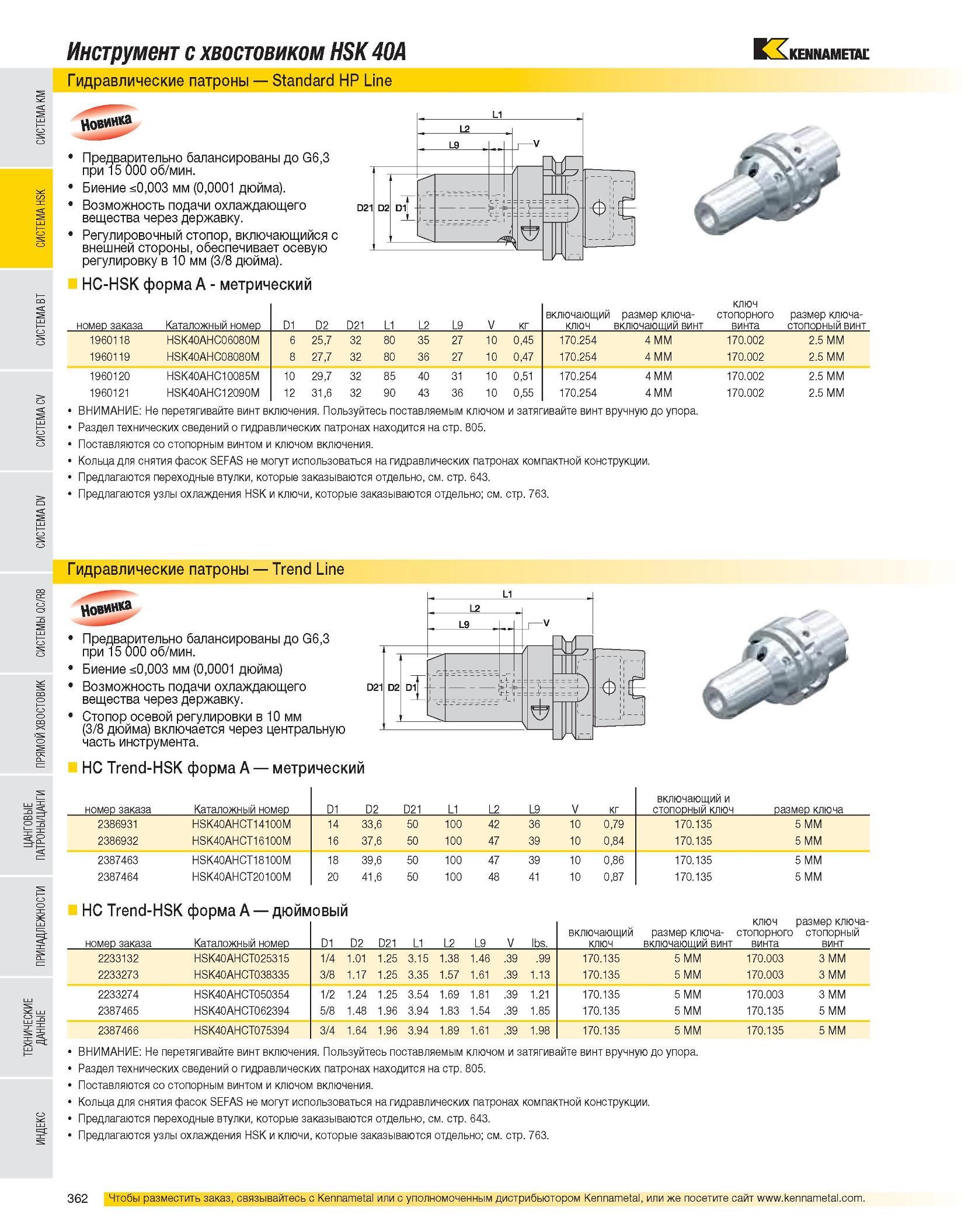

Инструмент с хвостовиком HSK 40A Гидравлические патроны Standard HP Line Предварительно балансированы до G6,3 при 15 000 об/мин. Биение 0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку. Регулировочный стопор, включающийся с внешней стороны, обеспечивает осевую регулировку в 10 мм (3/8 дюйма). HC-HSK форма A - метрический номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт 1960118 HSK40AHC06080M 6 25,7 32 80 35 27 10 0,45 170.254 4 MM 170.002 2.5 MM 1960119 HSK40AHC08080M 8 27,7 32 80 36 27 10 0,47 170.254 4 MM 170.002 2.5 MM 1960120 HSK40AHC10085M 10 29,7 32 85 40 31 10 0,51 170.254 4 MM 170.002 2.5 MM 1960121 HSK40AHC12090M 12 31,6 32 90 43 36 10 0,55 170.254 4 MM 170.002 2.5 MM ВНИМАНИЕ: Не перетягивайте винт включения. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Раздел технических сведений о гидравлических патронах находится на стр. 805. Поставляются со стопорным винтом и ключом включения. Кольца для снятия фасок SEFAS не могут использоваться на гидравлических патронах компактной конструкции. Предлагаются переходные втулки, которые заказываются отдельно, см. стр. 643. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763. Гидравлические патроны Trend Line Предварительно балансированы до G6,3 при 15 000 об/мин. Биение 0,003 мм (0,0001 дюйма) Возможность подачи охлаждающего вещества через державку. Стопор осевой регулировки в 10 мм (3/8 дюйма) включается через центральную часть инструмента. HC Trend-HSK форма A метрический номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг включающий и стопорный ключ размер ключа 2386931 HSK40AHCT14100M 14 33,6 50 100 42 36 10 0,79 170.135 5 MM 2386932 HSK40AHCT16100M 16 37,6 50 100 47 39 10 0,84 170.135 5 MM 2387463 HSK40AHCT18100M 18 39,6 50 100 47 39 10 0,86 170.135 5 MM 2387464 HSK40AHCT20100M 20 41,6 50 100 48 41 10 0,87 170.135 5 MM HC Trend-HSK форма A дюймовый номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V lbs. включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт 2233132 HSK40AHCT025315 1/4 1.01 1.25 3.15 1.38 1.46 .39 .99 170.135 5 MM 170.003 3 MM 2233273 HSK40AHCT038335 3/8 1.17 1.25 3.35 1.57 1.61 .39 1.13 170.135 5 MM 170.003 3 MM 2233274 HSK40AHCT050354 1/2 1.24 1.25 3.54 1.69 1.81 .39 1.21 170.135 5 MM 170.003 3 MM 2387465 HSK40AHCT062394 5/8 1.48 1.96 3.94 1.83 1.54 .39 1.85 170.135 5 MM 170.135 5 MM 2387466 HSK40AHCT075394 3/4 1.64 1.96 3.94 1.89 1.61 .39 1.98 170.135 5 MM 170.135 5 MM ВНИМАНИЕ: Не перетягивайте винт включения. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Раздел технических сведений о гидравлических патронах находится на стр. 805. Поставляются со стопорным винтом и ключом включения. Кольца для снятия фасок SEFAS не могут использоваться на гидравлических патронах компактной конструкции. Предлагаются переходные втулки, которые заказываются отдельно, см. стр. 643. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
