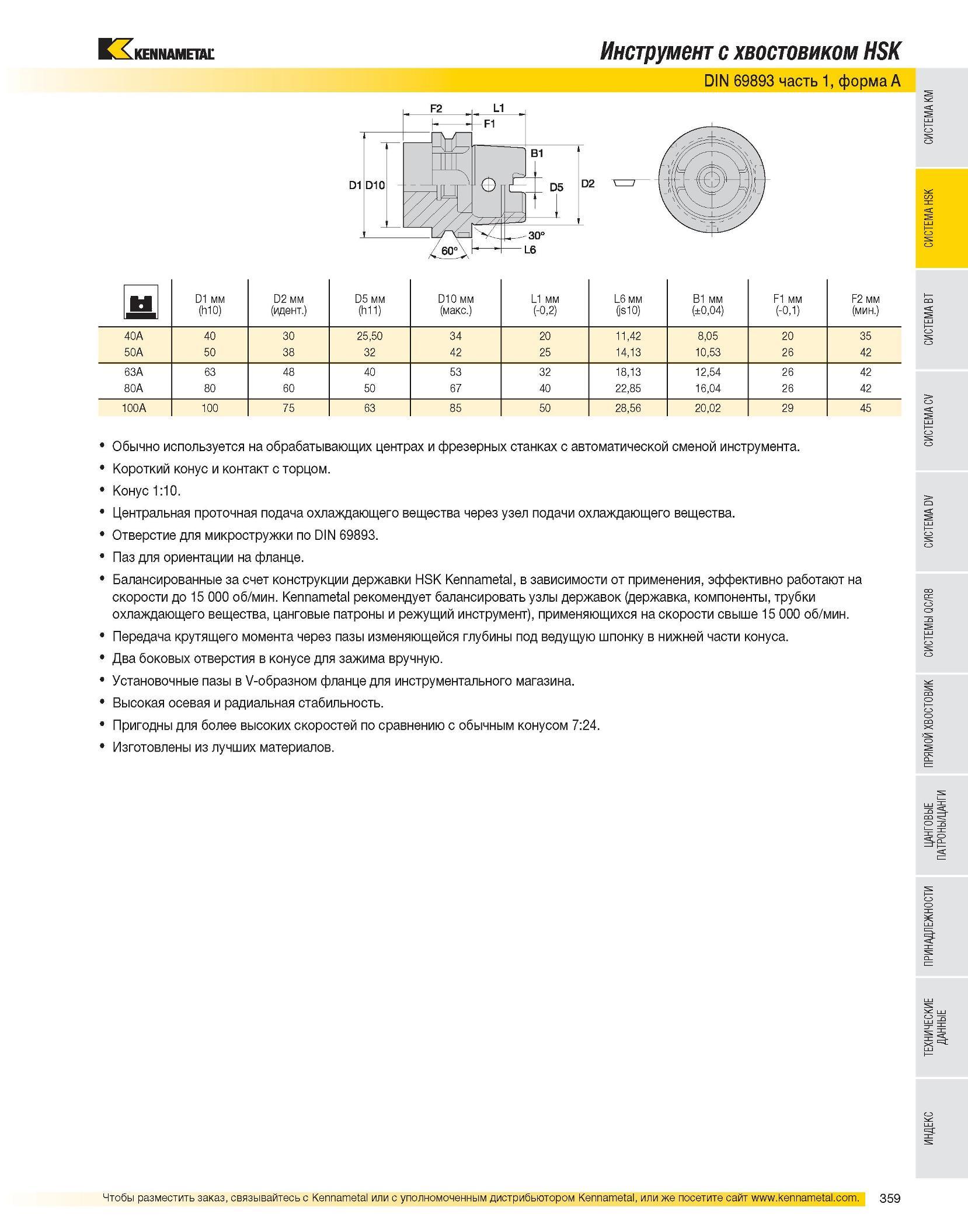

Инструмент с хвостовиком HSK DIN 69893 часть 1, форма A Ы D1 мм D2 мм D5 мм D10 мм L1 мм L6 мм B1 мм F1 мм F2 мм (h10) (идент.) (h11) (макс.) (-0,2) (js10) (±0,04) (-0,1) (мин.) 40A 40 30 25,50 34 20 11,42 8,05 20 35 50A 50 38 32 42 25 14,13 10,53 26 42 63A 63 48 40 53 32 18,13 12,54 26 42 80A 80 60 50 67 40 22,85 16,04 26 42 100A 100 75 63 85 50 28,56 20,02 29 45 Обычно используется на обрабатывающих центрах и фрезерных станках с автоматической сменой инструмента. Короткий конус и контакт с торцом. Конус 1:10. Центральная проточная подача охлаждающего вещества через узел подачи охлаждающего вещества. Отверстие для микростружки по DIN 69893. Паз для ориентации на фланце. Балансированные за счет конструкции державки HSK Kennametal, в зависимости от применения, эффективно работают на скорости до 15 000 об/мин. Kennametal рекомендует балансировать узлы державок (державка, компоненты, трубки охлаждающего вещества, цанговые патроны и режущий инструмент), применяющихся на скорости свыше 15 000 об/мин. Передача крутящего момента через пазы изменяющейся глубины под ведущую шпонку в нижней части конуса. Два боковых отверстия в конусе для зажима вручную. Установочные пазы в V-образном фланце для инструментального магазина. Высокая осевая и радиальная стабильность. Пригодны для более высоких скоростей по сравнению с обычным конусом 7:24. Изготовлены из лучших материалов.
