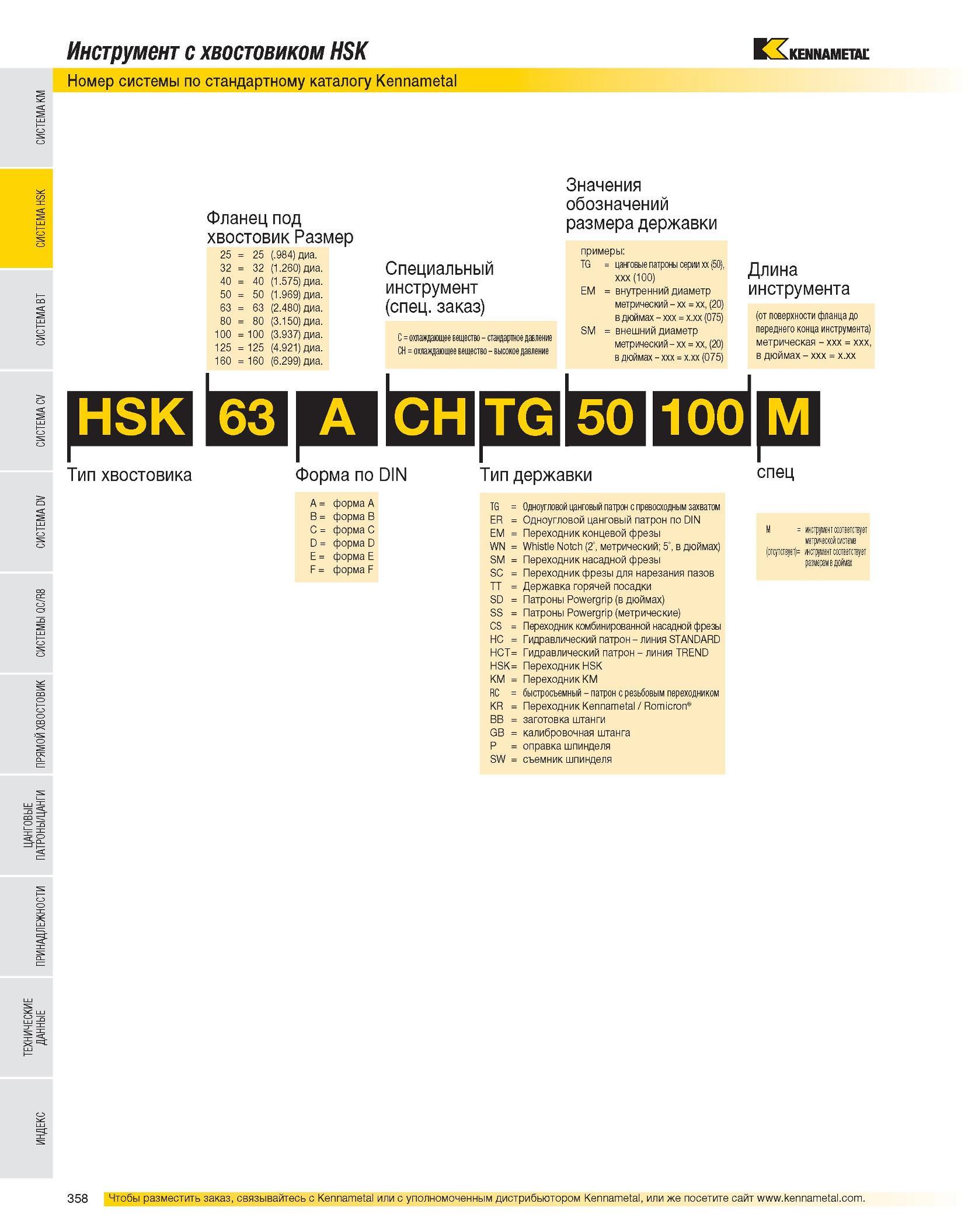

Инструмент с хвостовиком HSK Номер системы по стандартному каталогу Kennametal Фланец под хвостовик Размер Значения обозначений размера державки 25 25 (.984) диа. 32 32 (1.260) диа. 40 40 (1.575) диа. 50 50 (1.969) диа. 63 63 (2.480) диа. 80 80 (3.150) диа. 100 100 (3.937) диа. 125 125 (4.921) диа. 160 160 (6.299) диа. Специальный инструмент (спец. заказ) C=охлаждающее вещество - стандартное давление CH охлаждающее вещество - высокое давление примеры: TG цанговые патроны серии xx (50), xxx (100) EM внутренний диаметр метрический - xx xx, (20) в дюймах - xxx x.xx (075) SM внешний диаметр метрический - xx xx, (20) в дюймах - xxx x.xx (075) HSK 63 Тип хвостовика A Форма по DIN CH TG 50 100 A B C D E F форма A форма B форма C форма D форма E форма F Тип державки TG Одноугловой цанговый патрон с превосходным захватом ER Одноугловой цанговый патрон по DIN EM Переходник концевой фрезы WN Whistle Notch (2°, метрический; 5", в дюймах) SM Переходник насадной фрезы SC Переходник фрезы для нарезания пазов TT Державка горячей посадки SD Патроны Powergrip (в дюймах) SS Патроны Powergrip (метрические) CS Переходник комбинированной насадной фрезы HC Гидравлический патрон - линия STANDARD HCT Гидравлический патрон - линия TREND HSK= Переходник HSK KM Переходник KM RC быстросъемный - патрон с резьбовым переходником KR Переходник Kennametal / Romicron® BB заготовка штанги GB калибровочная штанга P оправка шпинделя SW съемник шпинделя Длина инструмента (от поверхности фланца до переднего конца инструмента) метрическая - xxx xxx, в дюймах - xxx x.xx спец M инструмент соответствует метрической системе (отсутствует); инструмент соответствует размерам в дюймах
