363 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.361

Каталог KENNAMETAL 2007 Системы инструмента Стр. 361 0363 Lab2u

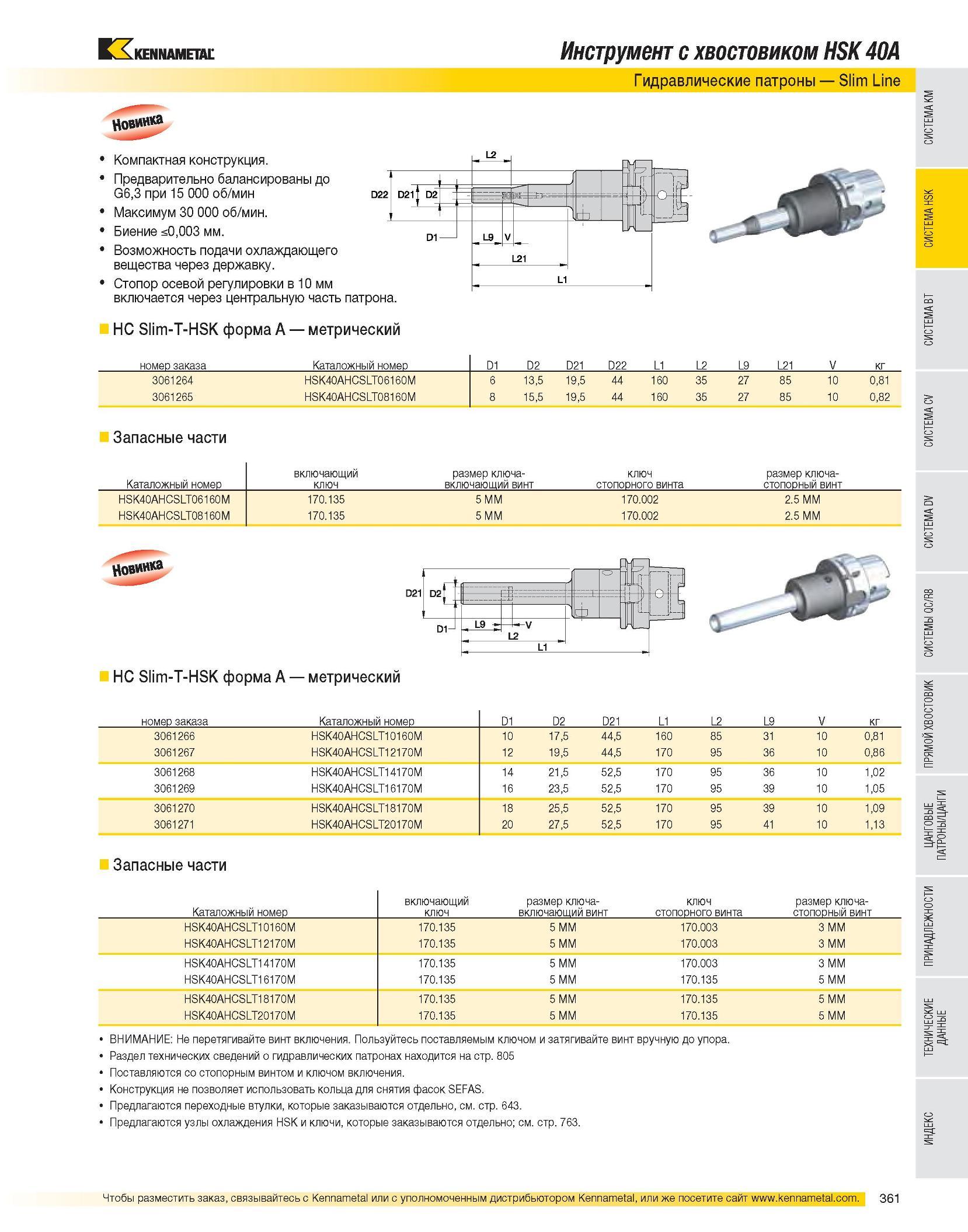

Инструмент с хвостовиком HSK 40A Гидравлические патроны Slim Line Компактная конструкция. Предварительно балансированы до G6,3 при 15 000 об/мин Максимум 30 000 об/мин. Биение <0,003 мм. Возможность подачи охлаждающего вещества через державку. Стопор осевой регулировки в 10 мм включается через центральную часть патрона. HC Slim-T-HSK форма A метрический номер заказа Каталожный номер D1 D2 D21 D22 L1 L2 L9 L21 V кг 3061264 HSK40AHCSLT06160M 6 13,5 19,5 44 160 35 27 85 10 0,81 3061265 HSK40AHCSLT08160M 8 15,5 19,5 44 160 35 27 85 10 0,82 Запасные части Каталожный номер включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт HSK40AHCSLT06160M 170.135 5 MM 170.002 2.5 MM HSK40AHCSLT08160M 170.135 5 MM 170.002 2.5 MM номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг 3061266 HSK40AHCSLT10160M 10 17,5 44,5 160 85 31 10 0,81 3061267 HSK40AHCSLT12170M 12 19,5 44,5 170 95 36 10 0,86 3061268 HSK40AHCSLT14170M 14 21,5 52,5 170 95 36 10 1,02 3061269 HSK40AHCSLT16170M 16 23,5 52,5 170 95 39 10 1,05 3061270 HSK40AHCSLT18170M 18 25,5 52,5 170 95 39 10 1,09 3061271 HSK40AHCSLT20170M 20 27,5 52,5 170 95 41 10 1,13 Запасные части Каталожный номер включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт HSK40AHCSLT10160M 170.135 5 MM 170.003 3 MM HSK40AHCSLT12170M 170.135 5 MM 170.003 3 MM HSK40AHCSLT14170M 170.135 5 MM 170.003 3 MM HSK40AHCSLT16170M 170.135 5 MM 170.135 5 MM HSK40AHCSLT18170M 170.135 5 MM 170.135 5 MM HSK40AHCSLT20170M 170.135 5 MM 170.135 5 MM ВНИМАНИЕ: Не перетягивайте винт включения. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Раздел технических сведений о гидравлических патронах находится на стр. 805 Поставляются со стопорным винтом и ключом включения. Конструкция не позволяет использовать кольца для снятия фасок SEFAS. Предлагаются переходные втулки, которые заказываются отдельно, см. стр. 643. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
