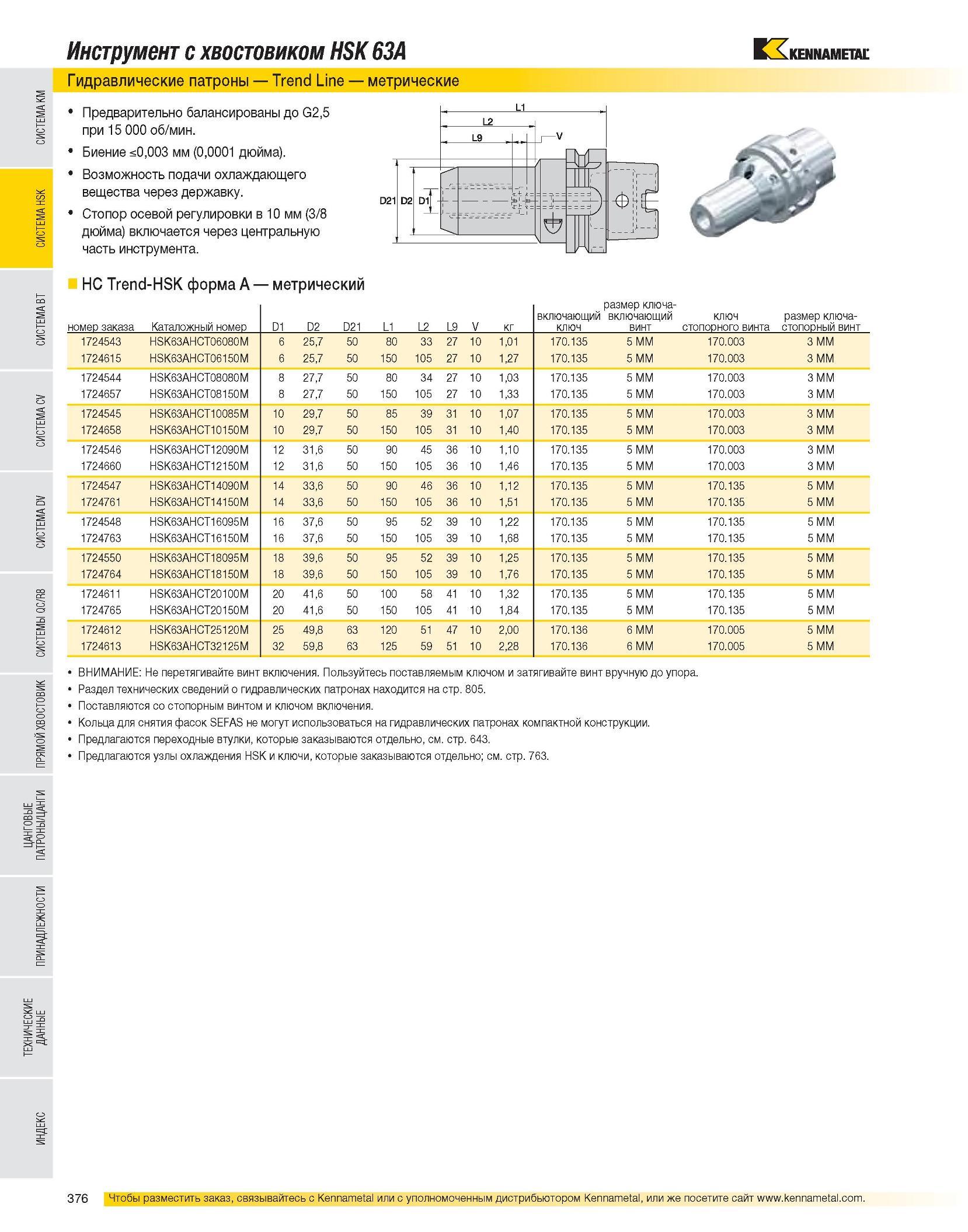

Инструмент с хвостовиком HSK 63A Гидравлические патроны Trend Line метрические Предварительно балансированы до G2,5 при 15 000 об/мин. Биение 0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку. Стопор осевой регулировки в 10 мм (3/8 дюйма) включается через центральную часть инструмента. HC Trend-HSK форма A метрический номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт 1724543 HSK63AHCT06080M 6 25,7 50 80 33 27 10 1,01 170.135 5 MM 170.003 3 MM 1724615 HSK63AHCT06150M 6 25,7 50 150 105 27 10 1,27 170.135 5 MM 170.003 3 MM 1724544 HSK63AHCT08080M 8 27,7 50 80 34 27 10 1,03 170.135 5 MM 170.003 3 MM 1724657 HSK63AHCT08150M 8 27,7 50 150 105 27 10 1,33 170.135 5 MM 170.003 3 MM 1724545 HSK63AHCT10085M 10 29,7 50 85 39 31 10 1,07 170.135 5 MM 170.003 3 MM 1724658 HSK63AHCT10150M 10 29,7 50 150 105 31 10 1,40 170.135 5 MM 170.003 3 MM 1724546 HSK63AHCT12090M 12 31,6 50 90 45 36 10 1,10 170.135 5 MM 170.003 3 MM 1724660 HSK63AHCT12150M 12 31,6 50 150 105 36 10 1,46 170.135 5 MM 170.003 3 MM 1724547 HSK63AHCT14090M 14 33,6 50 90 46 36 10 1,12 170.135 5 MM 170.135 5 MM 1724761 HSK63AHCT14150M 14 33,6 50 150 105 36 10 1,51 170.135 5 MM 170.135 5 MM 1724548 HSK63AHCT16095M 16 37,6 50 95 52 39 10 1,22 170.135 5 MM 170.135 5 MM 1724763 HSK63AHCT16150M 16 37,6 50 150 105 39 10 1,68 170.135 5 MM 170.135 5 MM 1724550 HSK63AHCT18095M 18 39,6 50 95 52 39 10 1,25 170.135 5 MM 170.135 5 MM 1724764 HSK63AHCT18150M 18 39,6 50 150 105 39 10 1,76 170.135 5 MM 170.135 5 MM 1724611 HSK63AHCT20100M 20 41,6 50 100 58 41 10 1,32 170.135 5 MM 170.135 5 MM 1724765 HSK63AHCT20150M 20 41,6 50 150 105 41 10 1,84 170.135 5 MM 170.135 5 MM 1724612 HSK63AHCT25120M 25 49,8 63 120 51 47 10 2,00 170.136 6 MM 170.005 5 MM 1724613 HSK63AHCT32125M 32 59,8 63 125 59 51 10 2,28 170.136 6 MM 170.005 5 MM ВНИМАНИЕ: Не перетягивайте винт включения. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Раздел технических сведений о гидравлических патронах находится на стр. 805. Поставляются со стопорным винтом и ключом включения. Кольца для снятия фасок SEFAS не могут использоваться на гидравлических патронах компактной конструкции. Предлагаются переходные втулки, которые заказываются отдельно, см. стр. 643. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
