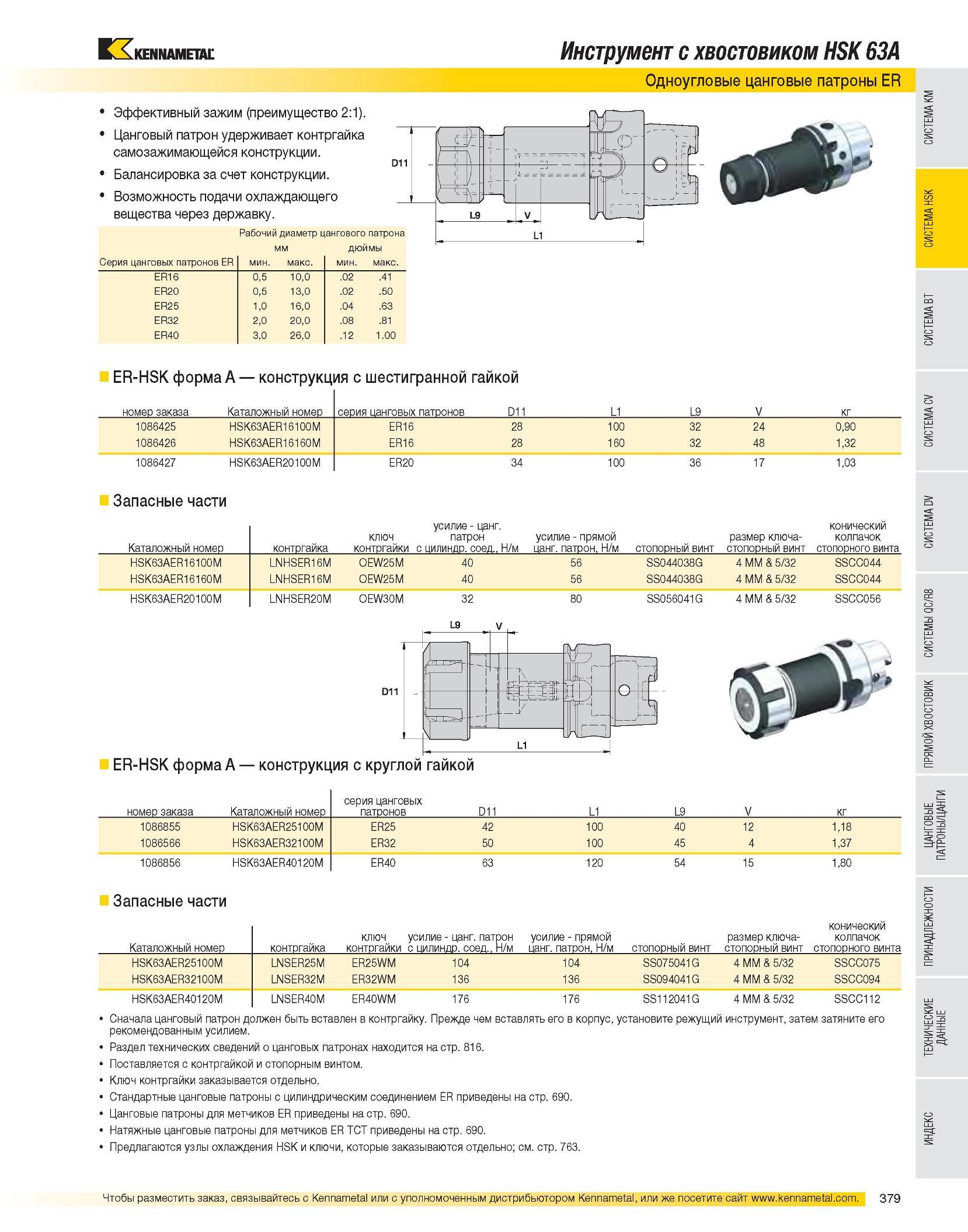

Инструмент с хвостовиком HSK 63A Одноугловые цанговые патроны ER Эффективный зажим (преимущество 2:1). Цанговый патрон удерживает контргайка самозажимающейся конструкции. Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов ER мин. макс. мин. макс. ER16 0,5 10,0 .02 .41 ER20 0,5 13,0 .02 .50 ER25 1,0 16,0 .04 .63 ER32 2,0 20,0 .08 .81 ER40 3,0 26,0 .12 1.00 ER-HSK форма A конструкция с шестигранной гайкой номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг 1086425 HSK63AER16100M ER16 28 100 32 24 0,90 1086426 HSK63AER16160M ER16 28 160 32 48 1,32 1086427 HSK63AER20100M ER20 34 100 36 17 1,03 Запасные части Каталожный номер контргайка ключ контргайки усилие - цанг. патрон с цилиндр. соед., Н/м усилие - прямой цанг. патрон, Н/м стопорный винт размер ключа-стопорный винт конический колпачок стопорного винта HSK63AER16100M LNHSER16M OEW25M 40 56 SS044038G 4 MM & 5/32 SSCC044 HSK63AER16160M LNHSER16M OEW25M 40 56 SS044038G 4 MM & 5/32 SSCC044 HSK63AER20100M LNHSER20M OEW30M 32 80 SS056041G 4 MM & 5/32 SSCC056 ER-HSK форма A конструкция с круглой гайкой номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг 1086855 HSK63AER25100M ER25 42 100 40 12 1,18 1086566 HSK63AER32100M ER32 50 100 45 4 1,37 1086856 HSK63AER40120M ER40 63 120 54 15 1,80 Запасные части Каталожный номер контргайка ключ контргайки усилие - цанг. патрон с цилиндр. соед., Н/м усилие - прямой цанг. патрон, Н/м стопорный винт размер ключа-стопорный винт конический колпачок стопорного винта HSK63AER25100M LNSER25M ER25WM 104 104 SS075041G 4 MM & 5/32 SSCC075 HSK63AER32100M LNSER32M ER32WM 136 136 SS094041G 4 MM & 5/32 SSCC094 HSK63AER40120M LNSER40M ER40WM 176 176 SS112041G 4 MM & 5/32 SSCC112 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ контргайки заказывается отдельно. Стандартные цанговые патроны с цилиндрическим соединением ER приведены на стр. 690. Цанговые патроны для метчиков ER приведены на стр. 690. Натяжные цанговые патроны для метчиков ER TCT приведены на стр. 690. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
