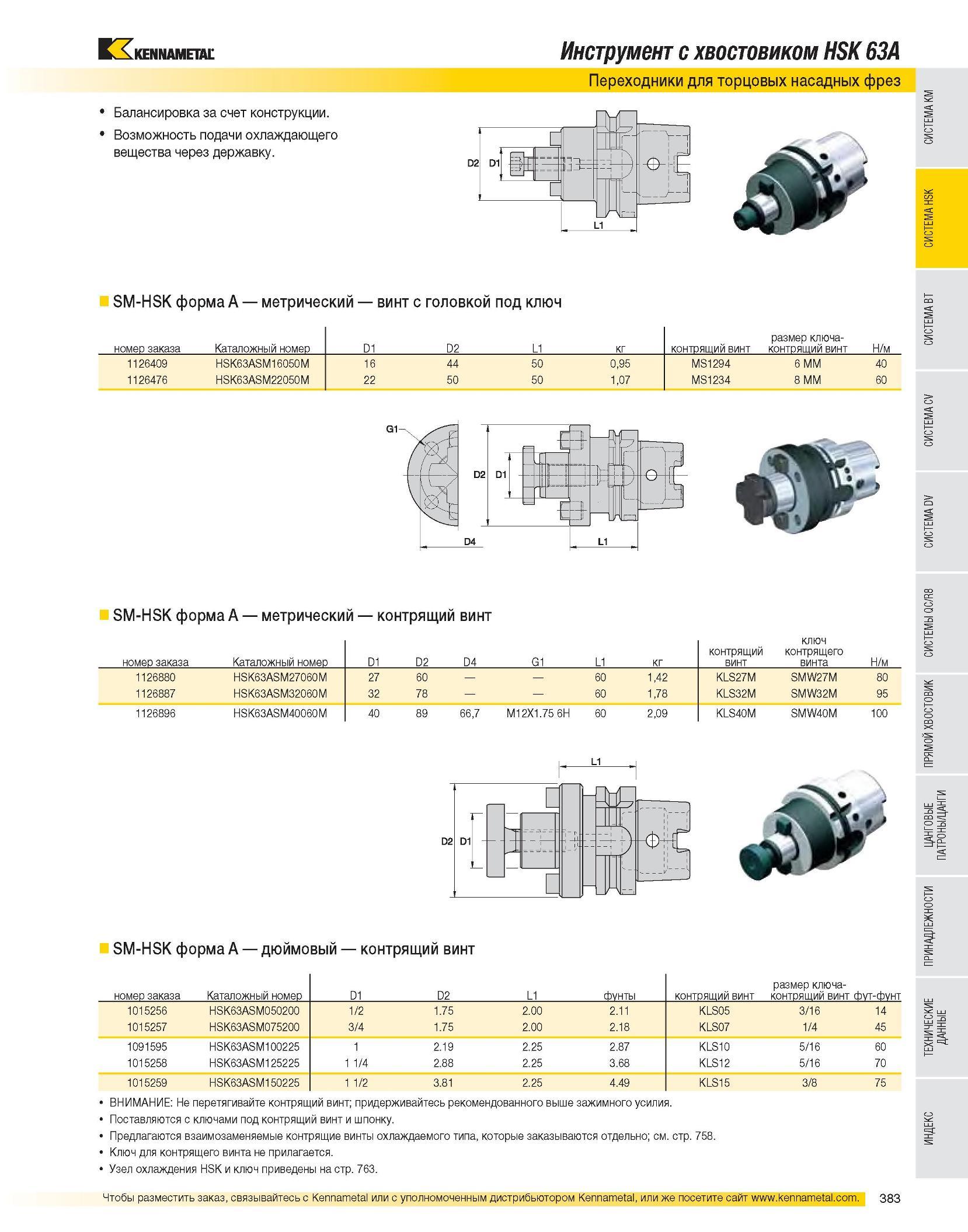

385 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.383

Каталог KENNAMETAL 2007 Системы инструмента Стр. 383 0385 Lab2u

Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку. Инструмент с хвостовиком HSK 63A Переходники для торцовых насадных фрез SM-HSK форма A метрический винт с головкой под ключ номер заказа Каталожный номер D1 D2 L1 кг контрящий винт размер ключа-контрящий винт Н/м 1126409 HSK63ASM16050M 16 44 50 0,95 MS1294 6 MM 40 1126476 HSK63ASM22050M 22 50 50 1,07 MS1234 8 MM 60 SM-HSK форма A метрический контрящий винт номер заказа Каталожный номер D1 D2 D4 G1 L1 кг контрящий винт ключ контрящего винта Н/м 1126880 HSK63ASM27060M 27 60 60 1,42 KLS27M SMW27M 80 1126887 HSK63ASM32060M 32 78 - 60 1,78 KLS32M SMW32M 95 1126896 HSK63ASM40060M 40 89 66,7 M12X1.75 6H 60 2,09 KLS40M SMW40M 100 SM-HSK форма A дюймовый контрящий винт номер заказа Каталожный номер D1 D2 L1 фунты контрящий винт размер ключа-контрящий винт фут-фунт 1015256 HSK63ASM050200 1/2 1.75 2.00 2.11 KLS05 3/16 14 1015257 HSK63ASM075200 3/4 1.75 2.00 2.18 KLS07 1/4 45 1091595 HSK63ASM100225 1 2.19 2.25 2.87 KLS10 5/16 60 1015258 HSK63ASM125225 1 1/4 2.88 2.25 3.68 KLS12 5/16 70 1015259 HSK63ASM150225 1 1/2 3.81 2.25 4.49 KLS15 3/8 75 ВНИМАНИЕ: Не перетягивайте контрящий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с ключами под контрящий винт и шпонку. Предлагаются взаимозаменяемые контрящие винты охлаждаемого типа, которые заказываются отдельно; см. стр. 758. Ключ для контрящего винта не прилагается. Узел охлаждения HSK и ключ приведены на стр. 763.
