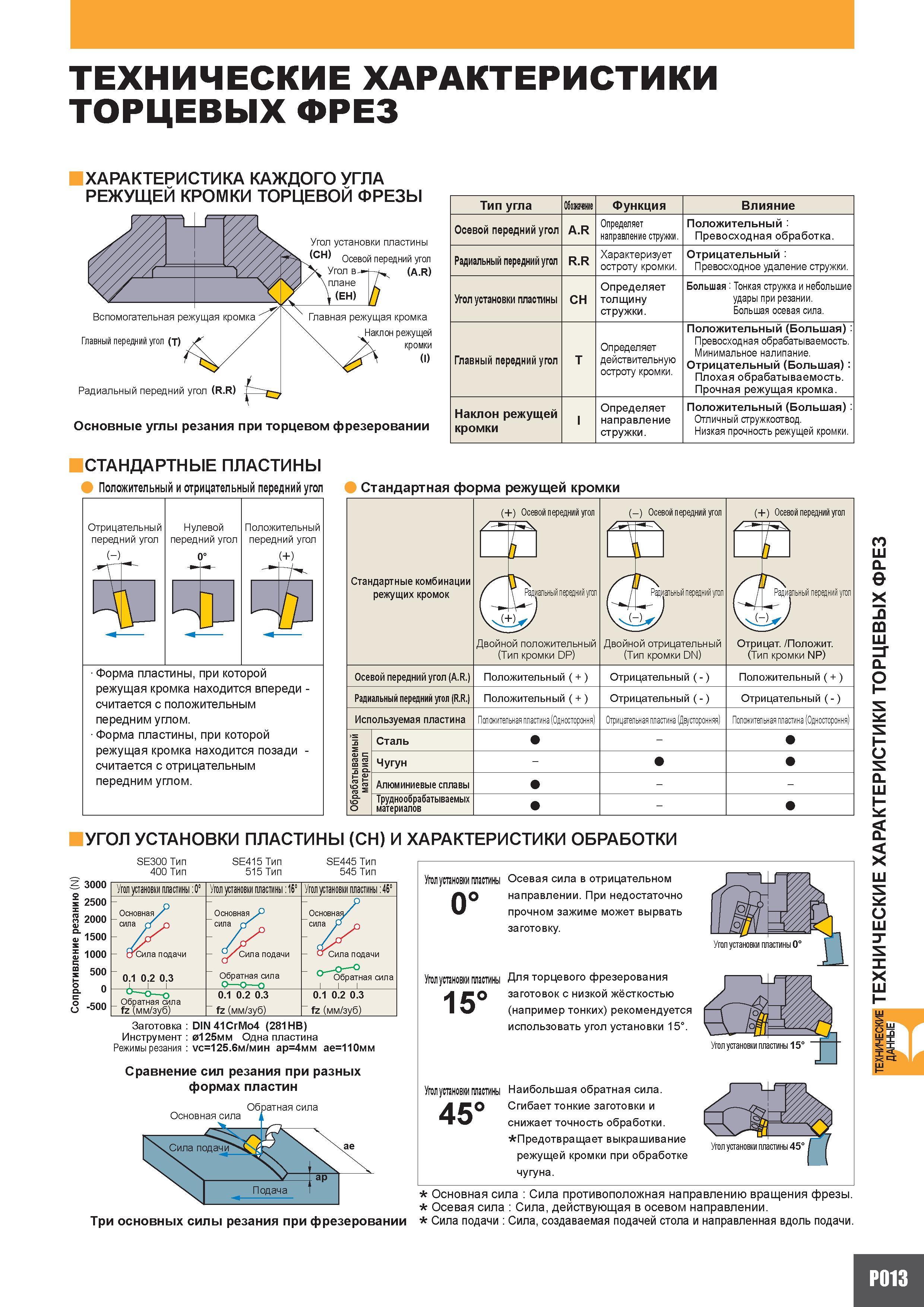

Краткое техническое руководство компании Mitsubishi Фрезерование Технические характеристики торцевых фрез со сменными многогранными пластинами Угол установки пластины Осевой передний угол (A.R) Главная режущая кромка Наклон режущей кромки (I) Вспомогательная режущая кромка Главный передний угол (T) Радиальный передний угол (R.R) Основные углы резания при торцевом фрезеровании Тип угла Обозначение Функция Влияние Осевой передний угол A.R Определяет направление стружки. Положительный Превосходная обработка. Радиальный передний угол R.R Характеризует остроту кромки. Отрицательный Превосходное удаление стружки. Угол установки пластины CH Определяет толщину стружки. Большая Тонкая стружка и небольшие удары при резании. Большая осевая сила. Главный передний угол T Определяет действительную остроту кромки. Положительный (Большая) Превосходная обрабатываемость. Минимальное налипание. Отрицательный (Большая) Плохая обрабатываемость. Прочная режущая кромка. Наклон режущей кромки Определяет направление стружки. Положительный (Большая) Отличный стружкоотвод. Низкая прочность режущей кромки. СТАНДАРТНЫЕ ПЛАСТИНЫ a Положительный и отрицательный передний угол a Стандартная форма режущей кромки Отрицательный передний угол (-) Нулевой передний угол 0 Положительный передний угол (+) Форма пластины при которой режущая кромка находится впереди считается с положительным передним углом. Форма пластины при которой режущая кромка находится позади -считается с отрицательным передним углом. Стандартные комбинации режущих кромок Осевой передний угол (A.R.) Радиальный передний угол (R.R.) Используемая пластина з Сталь S - 3 i Чугун 2 h Алюминиевые сплавы Труднообрабатываемых о материалов (+) Осевой передний угол Радиальный передний угол Двойной положительный (Тип кромки DP) Положительный Положительный Положительная пластина (Одностороння) (-) Осевой передний угол Радиальный передний угол Двойной отрицательный (Тип кромки DN) Отрицательный Отрицательный Отрицательная пластина (Двусторонняя) (+) Осевой передний угол Радиальный передний угол Отрицат. Положит. (Тип кромки NP) Положительный Отрицательный Положительная пластина (Одностороння) УГОЛ УСТАНОВКИ ПЛАСТИНЫ (CH) И ХАРАКТЕРИСТИКИ ОБРАБОТКИ SE300 Тип 400 Тип SE415 Тип 515 Тип SE445 Тип 545 Тип S 3000 2500 х 8 2000 е ре1500 S 1000 лив 500 0 -500 Угол установки пластины 0 Угол установки пластины 15 Угол установки пластины 45 Основная сила - Сила подачи 0.1 0.2 0.3 1 1 Основная сила jF - Сила подачи Обратная сила Q Основная сила - Сила подачи Обратная сила Обратная сила fz (мм зуб) 0.1 0.2 0.3 fz (мм зуб) 0.1 0.2 0.3 fz (мм зуб) Заготовка DIN 41CrMo4 (281HB) Инструмент 0125мм Одна пластина Режимы резания vc125.6м/мин ар4мм ае110мм Сравнение сил резания при разных формах пластин Угол установки пластины Осевая сила в отрицательном 0О направлении. При недостаточно прочном зажиме может вырвать заготовку. Угол установки пластины Для торцевого фрезерования Угол установки пластины 0' 15 заготовок с низкой жёсткостью (например тонких) рекомендуется использовать угол установки 15. Угол установки пластины Наибольшая обратная сила. 45 Сгибает тонкие заготовки и снижает точность обработки. Предотвращает выкрашивание режущей кромки при обработке чугуна. Три основных силы резания при фрезеровании Основная сила Сила противоположная направлению вращения фрезы. Осевая сила Сила действующая в осевом направлении. Сила подачи Сила создаваемая подачей стола и направленная вдоль подачи. P013 ТЕХНИЧЕСКИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОРЦЕВЫХ ФРЕЗ 1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОРЦЕВЫХ ФРЕЗ ХАРАКТЕРИСТИКА КАЖДОГО УГЛА РЕЖУЩЕЙ КРОМКИ ТОРЦЕВОЙ ФРЕЗЫ
