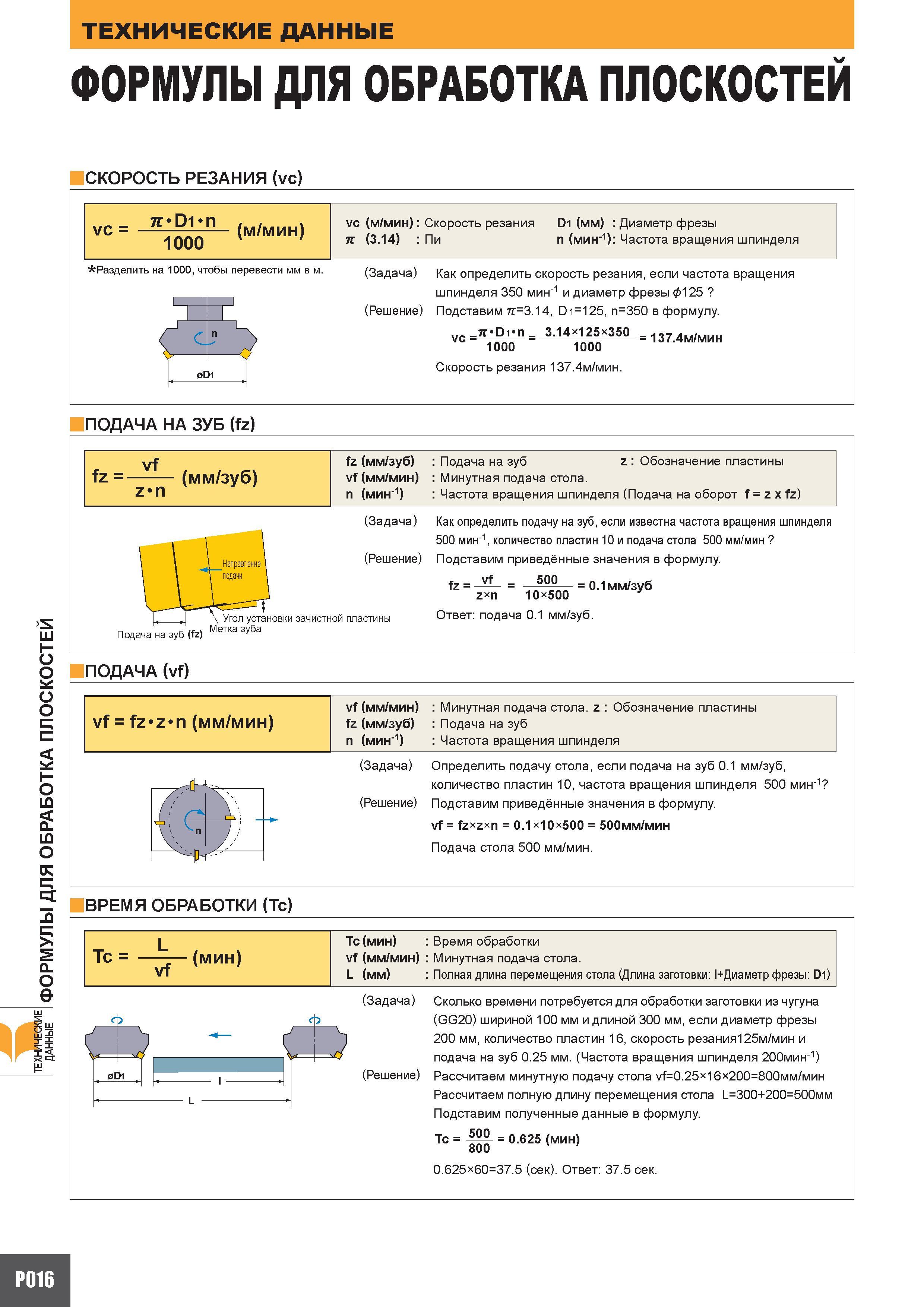

Основные фрезерные расчетные формулы при обработке плоскостей торцевыми фрезами Скорость резания при фрезеровании (vc) vc D1 n (м/мин) 1000 vc (м/мин) Скорость резания D1 (мм) Диаметр фрезы ) (3.14) Пи n (мин-1) Частота вращения шпинделя Разделить на 1000 чт 0 обы перевести мм в м. (Задача) Как определить скорость резания если частота вращения шпинделя 350 мин-1 и диаметр фрезы &125 (Решение) Подставим )3.14 D1125 n350 в формулу. vc 'Pn1' n 3 14 125 350 137.4м/мин 1000 1000 1 Скорость резания 137.4м/мин. ПОДАЧА НА ЗУБ (fz) fz - vf z n (мм зуб) fz (мм зуб) vf (мм/мин) n (мин-1) Подача на зуб z Обозначение пластины Минутная подача стола. Частота вращения шпинделя (Подача на оборот f z x fz) (Задача) (Решение) Подача на зуб (fz) Угол установки зачистной пластины Метка зуба Как определить подачу на зуб если известна частота вращения шпинделя 500 мин-1 количество пластин 10 и подача стола 500 мм/мин Подставим приведённые значения в формулу. fz vf 500 zxn 10x500 Ответ подача 0.1 мм зуб 0.1 мм зуб ПОДАЧА (vf) vf (мм/мин) Минутная подача стола. z Обозначение пластины vf fz z n (мм/мин) fz (мм зуб) Подача на зуб n (мин-1) Частота вращения шпинделя (Задача) Определить подачу стола если подача на зуб 0.1 мм зуб количество пластин 10 частота вращения шпинделя 500 мин-1 (Решение) Подставим приведённые значения в формулу vf fzxzxn 0.1 10 500 500мм/мин Подача стола 500 мм/мин. ВРЕМЯ ОБРАБОТКИ (Tc) Tc (мин) Время обработки vf (мм/мин) Минутная подача стола. L (мм) Полная длина перемещения стола (Длина заготовки l+Диаметр фрезы D1) еЬ 0D1 (Задача) (Решение) Сколько времени потребуется для обработки заготовки из чугуна (GG20) шириной 100 мм и длиной 300 мм если диаметр фрезы 200 мм количество пластин 16 скорость резания125м/мин и подача на зуб 0.25 мм. (Частота вращения шпинделя 200мин-1) Рассчитаем/минутную подачу стола vf0.25 16 200800мм/мин Рассчитаем полную длину перемещения стола 1300+200500мм Подставим полученные данные в формулу. Tc -500- 0.625 (мин) 800 0.625 6037.5 (сек). Ответ 37.5 сек. L P016 ДАННЫЕ ФОРМУЛЫ ДЛЯ ОБРАБОТКА ПЛОСКОСТЕЙ ТЕХНИЧЕСКИЕ ДАННЫЕ ФОРМУЛЫ ДЛЯ ОБРАБОТКА ПЛОСКОСТЕЙ СКОРОСТЬ РЕЗАНИЯ
