Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system MITSUBISHI | Каталог MITSUBISHI 2010 Режущий инструмент и системы (Всего 1348 стр.) |
|||||

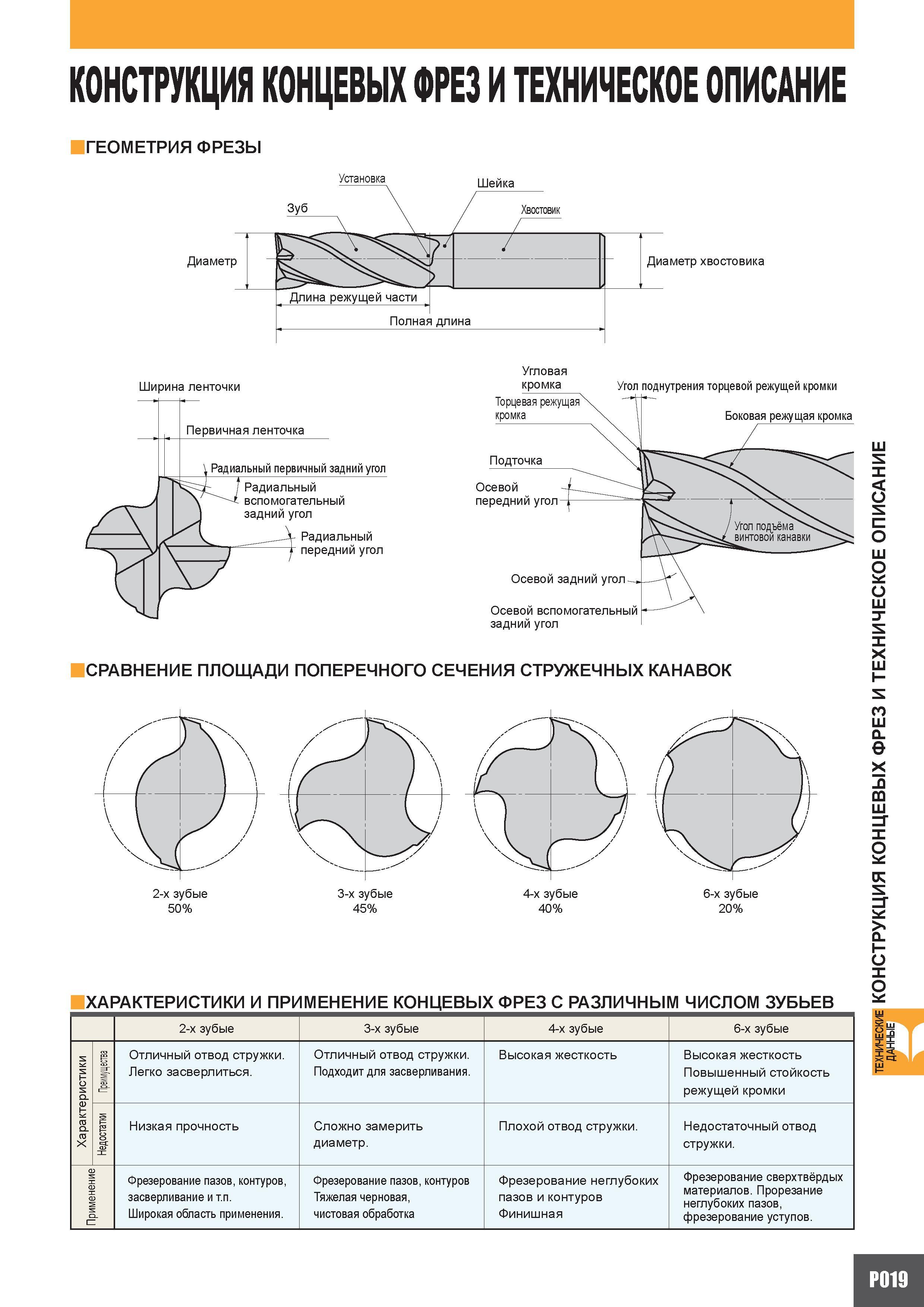

Конструкция концевых монолитных фрез Техническое описание цельного фрезерного инструмента Ширина ленточки Первичная ленточка Радиальный первичный1279 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы для станков Стр.P019 |
|||||
Конструкция концевых монолитных фрез Техническое описание цельного фрезерного инструмента Ширина ленточки Первичная ленточка Радиальный первичный Конструкция концевых монолитных фрез Техническое описание цельного фрезерного инструмента Ширина ленточки Первичная ленточка Радиальный первичный задний угол Радиальный вспомогательный задний угол Радиальный передний угол Угловая кромка Угол поднутрения торцевой режущей кромки СРАВНЕНИЕ ПЛОЩАДИ ПОПЕРЕЧНОГО СЕЧЕНИЯ СТРУЖЕЧНЫХ КАНАВОК 2-х зубые 50% 3-х зубые 45% 4-х зубые 40% 6-х зубые 20% ХАРАКТЕРИСТИКИ И ПРИ МЕНЕНИЕ КОНЦЕВЫХ ФРЕЗ С РАЗЛИЧНЫ М ЧИСЛОМ ЗУБЬЕВ 2-х зубые 3-х зубые 4-х зубые 6-х зубые Характеристики Отличный отвод стружки. Легко засверлиться. Отличный отвод стружки. Подходит для засверливания. Высокая жесткость Высокая жесткость Повышенный стойкость режущей кромки Недостатки Низкая прочность Сложно замерить диаметр. Плохой отвод стружки. Недостаточный отвод стружки. Применение Фрезерование пазов контуров засверливание и т.п. Широкая область применения. Фрезерование пазов контуров Тяжелая черновая чистовая обработка Фрезерование неглубоких пазов и контуров Финишная Фрезерование сверхтвёрдых материалов. Прорезание неглубоких пазов фрезерование уступов. P019 ТЕХНИЧЕСКИЕ КОНСТРУКЦИЯ КОНЦЕВЫХ ФРЕЗ И ТЕХНИЧЕСКОЕ ОПИСАНИЕ 1 1 КОНСТРУКЦИЯ КОНЦЕВЫХ ФРЕЗ И ТЕХНИЧЕСКОЕ ОПИСАНИЕ ГЕОМЕТРИЯ ФРЕЗЫ |
|||||
