Предельные отклонения линейных размеров деталей Таблицы верхних и нижних значений в единой ISO системе допусков и посадок отверстия вала гладких соединений в машиностроении Квалитеты Расположение поля допуска с натягом и зазором Словарь Lab2U

Обновлено 2020-12-23 19:27:58

Предельные отклонения линейных размеров / Fit tolerance table					Подборка ссылок из каталогов инструмента для словаря по машиностроению
1370 Верхние и нижние предельные отклонения в системе отверстия Линейные размеры до 500 мм Квалитеты H7 H6 B10 C9 C10 D8 D9 D10 E7 E8 E9 F6 F7 F8 G6 G7	1371 Нижние и верхние отклонения отверстия Размеры заготовки детали до 500 мм Квалитеты H9 H10 JS6 JS7 K6 K7 M6 M7 N6 N7 P6 P7 R7 S7 T7 U7 X7	1372 Верхние и нижние предельные отклонения в системе вала Линейные размеры детали до 500 мм Квалитеты h5 h6 h7 b9 c9 d8 d9 e7 e8 e9 f6 f7 f8 g5 g6	1373 Верхние и нижние предельные отклонения в системе вала Размеры до 500 мм Поле допуска по h8 h9 js5 js6 js7 k5 k6 m5 m6 n6 p6 r6 s6 t6 u6 x6	1632 Посадки по ISO Система вала Стандарт DIN ISO 286-2 Предельные отклонения В системе вала предельные отклонения валов одинаковы (при одном и том же клас	1633 Посадки ISO система отверстия Нулевая отметка Посадка с зазором Посадка с натягом Номинальный размер Предпочтительные посадки по DIN 7157 ряд 1 46 Осн
1642 Допуски и посадки в системе вала Таблица из стандарта DIN ISO 286 Диапазон наружных номинальных размеров в мм от 1 до 250 Значения допусков в мкм	29 Таблица значений часто применяемых допусков в машиностроении Данные предоставлены в микронах (1 мкм = 0,001 мм / 0,000039 дюйма)	489 Справочные таблицы стандартных допусков и посадок Система Вала Система Отверстия Номинальный размер (мм) Поле допуска		789 Квалитеты в машиностроении Таблица основных квалитетов ISO Параметры размера отверстия Номинальное значение Допуск Диапазон значений диаметра	790 Допуски и посадки Графическое представление основных отклонений полей допусков в системе вала и отверстия Допуск вала обозначается малыми буквами
См.также / See also :
Качество поверхности детали / Surface roughness			Дюймовые размеры в мм / Inches to mm Conversion table
Диаметр отверстия под резьбу / Tap drill sizes			Перевод единиц в систему СИ / SI unit conversion table
Соотношение твердости / Hardness equivalent table			Аналоги сталей / Workpiece material conversion table
Типы резьб / Thread types and applications			Выбор инструмента в указателях / Alphabet of tools (Index)


					Примеры страниц из каталогов инструмента для металлообработки

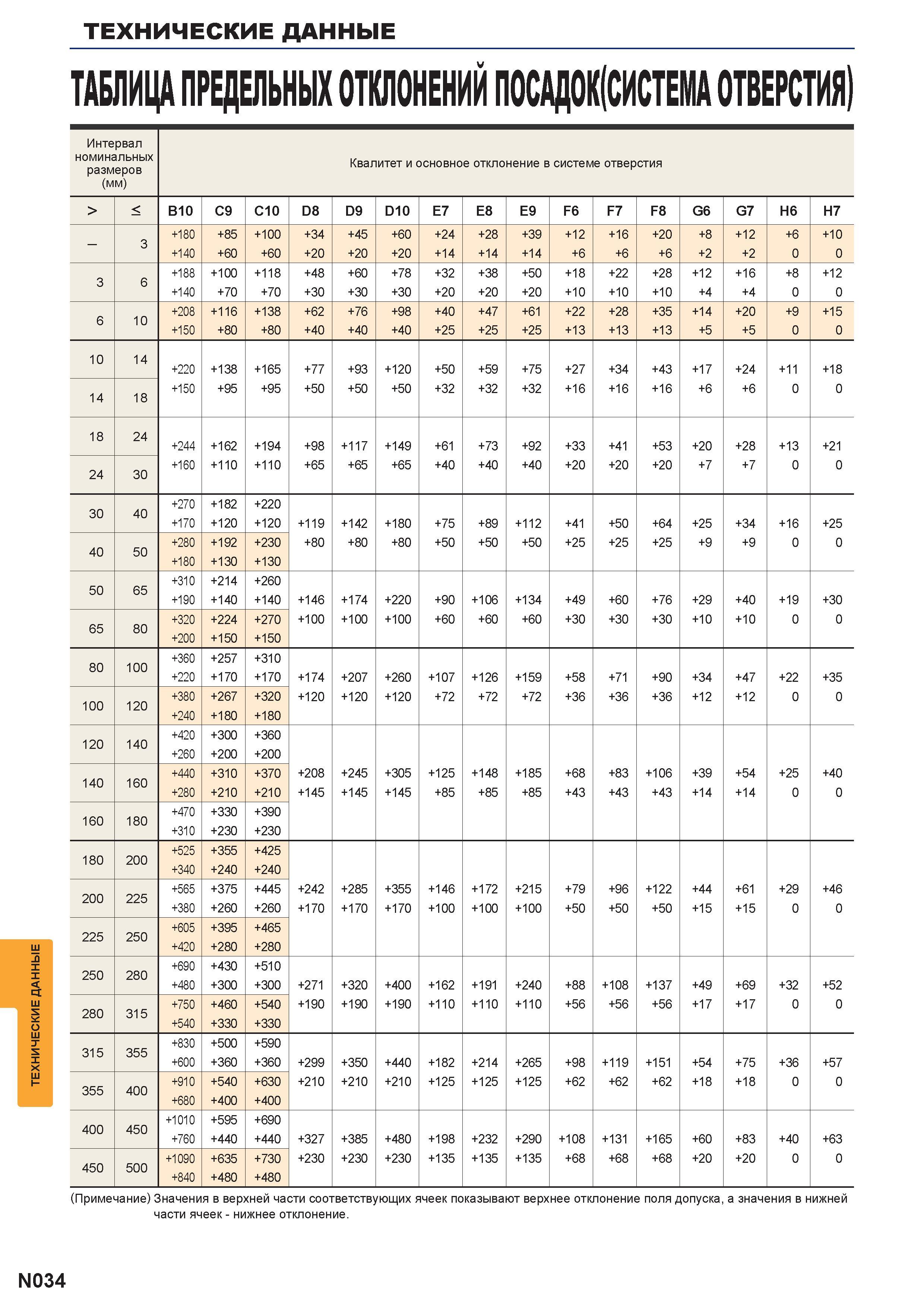

1370 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Стр.N034
Верхние и нижние предельные отклонения в системе отверстия Линейные размеры до 500 мм Квалитеты H7 H6 B10 C9 C10 D8 D9 D10 E7 E8 E9 F6 F7 F8 G6 G7 Верхние и нижние предельные отклонения в системе отверстия Линейные размеры до 500 мм Квалитеты H7 H6 B10 C9 C10 D8 D9 D10 E7 E8 E9 F6 F7 F8 G6 G7 _ Таблица Интервал номинальных размеров в мм Отклонение указано в мкм Краткое руководство по обработке металлов на станках ТАБЛИЦА ПРЕДЕЛЬНЫХ ОТКЛОНЕНИЙ ПОСАДОК(СИСТЕМА ОТВЕРСТИЯ) Интервал номинальных размеров (мм) Квалитет и основное отклонение в системе отверстия Для линейных размеров до 500 мм Верхние и нижние предельные отклонения размеров детали в системе отверстия B10 C9 C10 D8 D9 D10 E7 E8 E9 F6 F7 F8 G6 G7 H6 H7 - 3 +180 +140 +85 +60 +100 +60 +34 +20 +45 +20 +60 +20 +24 +14 +28 +14 +39 +14 +12 +6 +16 +6 +20 +6 +8 +2 +12 +2 +6 0 +10 0 3 6 +188 +140 +100 +70 +118 +70 +48 +30 +60 +30 +78 +30 +32 +20 +38 +20 +50 +20 +18 +10 +22 +10 +28 +10 +12 +4 +16 +4 + О 00 +12 0 6 10 +208 +116 +138 +62 +76 +98 +40 +47 +61 +22 +28 +35 +14 +20 +9 +15 +150 +80 +80 +40 +40 +40 +25 +25 +25 +13 +13 +13 +5 +5 0 0 10 14 +220 +150 +138 +95 +165 +95 +77 +50 +93 +50 +120 +50 +50 +32 +59 +32 +75 +32 +27 +16 +34 +16 +43 +16 +17 +6 +24 +6 +11 0 +18 0 14 18 18 24 +244 +160 +162 +110 +194 +110 +98 +65 +117 +65 +149 +65 +61 +40 +73 +40 +92 +40 +33 +20 +41 +20 +53 +20 +20 +7 +28 +7 +13 0 +21 0 24 30 30 40 +270 +170 +182 +120 +220 +120 +119 +80 +142 +80 +180 +80 +75 +50 +89 +50 +112 +50 +41 +25 +50 +25 +64 +25 +25 +9 +34 +9 +16 0 +25 0 40 50 +280 +180 +192 +130 +230 +130 50 65 +310 +190 +214 +140 +260 +140 +146 +100 +174 +100 +220 +100 +90 +60 +106 +60 +134 +60 +49 +30 +60 +30 +76 +30 +29 +10 +40 +10 +19 0 +30 0 65 80 +320 +200 +224 +150 +270 +150 80 100 +360 +220 +257 +170 +310 +170 +174 +120 +207 +120 +260 +120 +107 +72 +126 +72 +159 +72 +58 +36 +71 +36 +90 +36 +34 +12 +47 +12 +22 0 +35 0 100 120 +380 +240 +267 +180 +320 +180 120 140 +420 +260 +300 +200 +360 +200 +208 +145 +245 +145 +305 +145 +125 +85 +148 +85 +185 +85 +68 +43 +83 +43 +106 +43 +39 +14 +54 +14 +25 0 +40 0 140 160 +440 +280 +310 +210 +370 +210 160 180 +470 +310 +330 +230 +390 +230 180 200 +525 +340 +355 +240 +425 +240 +242 +170 +285 +170 +355 +170 +146 +100 +172 +100 +215 +100 +79 +50 +96 +50 +122 +50 +44 +15 +61 +15 +29 0 +46 0 200 225 +565 +380 +375 +260 +445 +260 225 250 +605 +420 +395 +280 +465 +280 250 280 +690 +480 +430 +300 +510 +300 +271 +190 +320 +190 +400 +190 +162 +110 +191 +110 +240 +110 +88 +56 +108 +56 +137 +56 +49 +17 +69 +17 +32 0 +52 0 280 315 +750 +540 +460 +330 +540 +330 315 355 +830 +600 +500 +360 +590 +360 +299 +210 +350 +210 +440 +210 +182 +125 +214 +125 +265 +125 +98 +62 +119 +62 +151 +62 +54 +18 +75 +18 +36 0 +57 0 355 400 +910 +680 +540 +400 +630 +400 400 450 +1010 +760 +595 +440 +690 +440 +327 +230 +385 +230 +480 +230 +198 +135 +232 +135 +290 +135 +108 +68 +131 +68 +165 +68 +60 +20 +83 +20 +40 0 +63 0 450 500 +1090 +840 +635 +480 +730 +480 (Примечание) Значения в верхней части соответствующих ячеек показывают верхнее отклонение поля допуска, а значения в нижней части ячеек - нижнее отклонение. N034 в системе

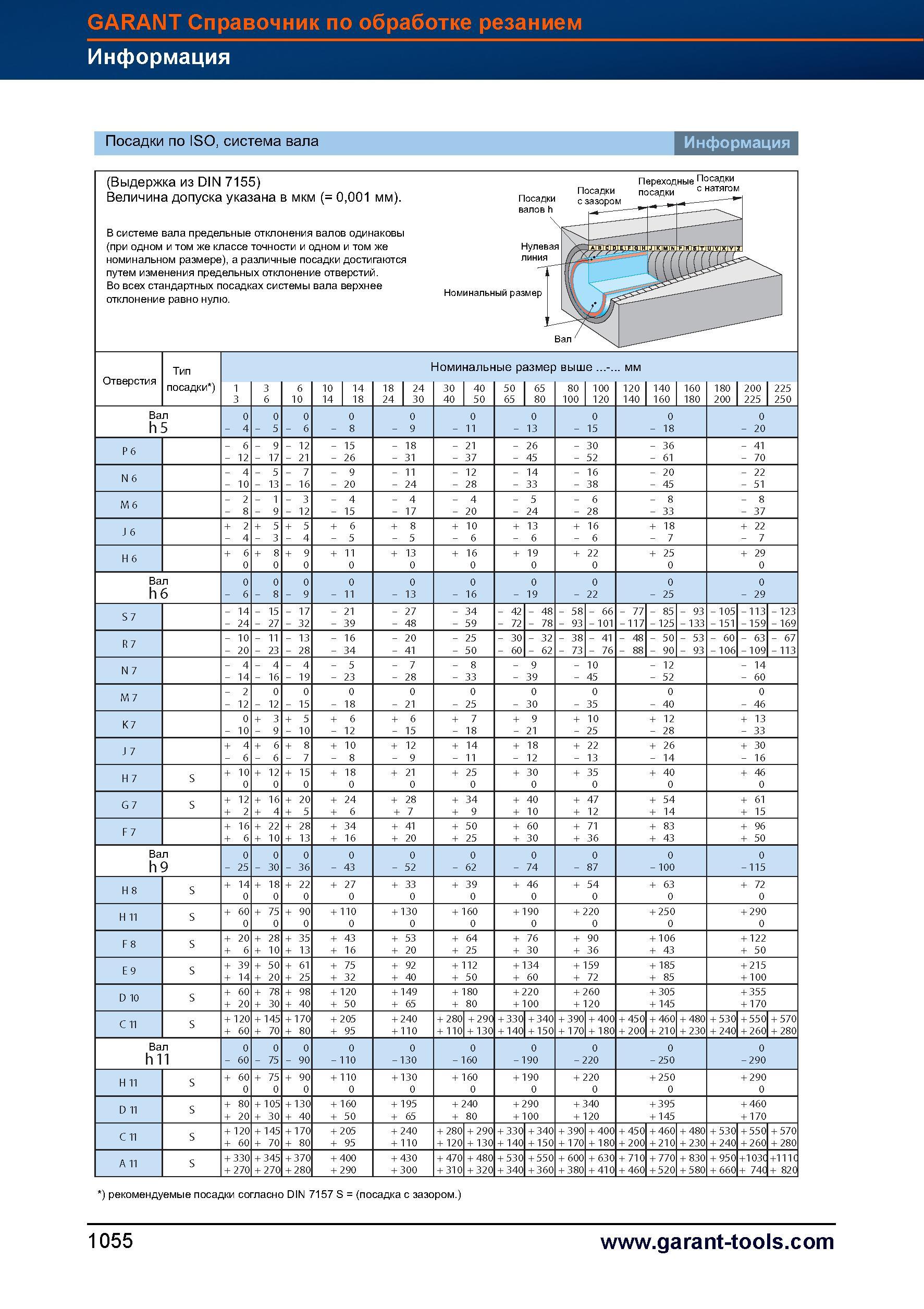

1079 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.1055
Допуски и посадки по ISO Система вала Величина допуска указана в мкм ( 0,001 мм ) Выдержка из немецкого стандарта DIN 7155 Предельные откл Допуски и посадки по ISO Система вала Величина допуска указана в мкм ( 0,001 мм ) Выдержка из немецкого стандарта DIN 7155 Предельные отклонения валов одинаковы (при одном и том же классе точности и номинальном размере) Различные посадки достигаются путем изменения предельных отклонений отверстий Во всех стандартных посадках системы вала верхнее отклонение равно нулю Рекомендуемые посадки согласно DIN 7157 S = (посадка с зазором.) 1055 GARANT Справочник по обработке резанием Информация

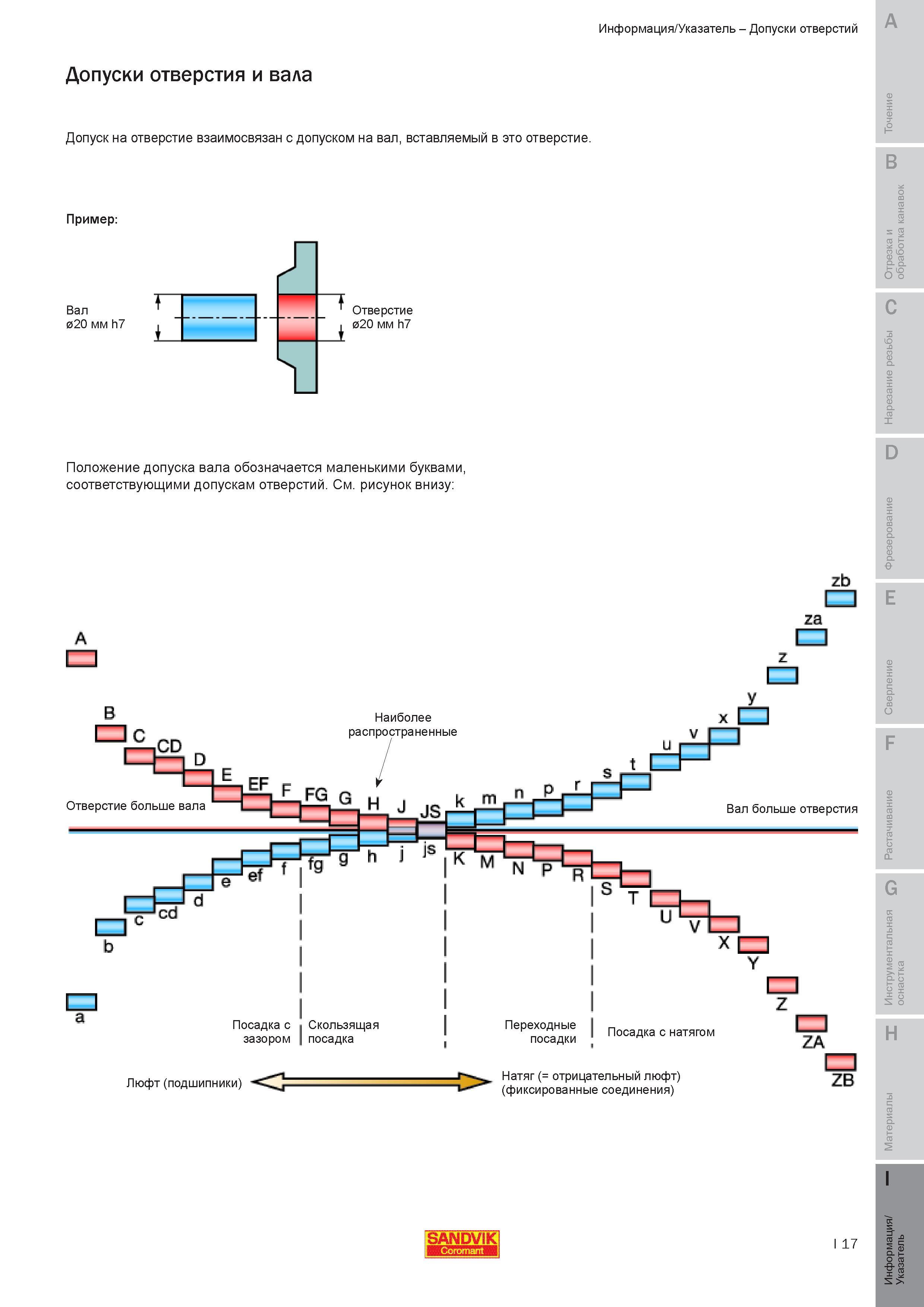

790 SANDVIK COROMANT 2010 Руководство по металлообработке Точение Фрезерование Сверление Стр.I17
Допуски и посадки Графическое представление основных отклонений полей допусков в системе вала и отверстия Допуск вала обозначается малыми буквами Допуски и посадки Графическое представление основных отклонений полей допусков в системе вала и отверстия Допуск вала обозначается малыми буквами _ Положение допуска вала обозначается маленькими буквами соответствующими допускам отверстий. См. рисунок внизу А zb za О в Наиболее Люфт (подшипники) -О Натяг ( отрицательный люфт) (фиксированные соединения) ZB SANDVIK 17 Информация Указатель Допуски отверстий A Допуски отверстия и вала Допуск на отверстие взаимосвязан с допуском на вал вставляемый в это отверстие Пример Вал 020 мм h7 Отверстие 020 мм h7

					Подборка ссылок иллюстрированных из промышленных каталогов
			1079 Допуски и посадки в системе вала Квалитеты ИСО Выдержка из немецкого технического стандарта DIN 7155 Величина допуска указана в мкм	1080 Допуски и посадки в системе отверстий Таблица ISO Предельные отклонения линейных размеров Величина указана в мкм ( 0,001 мм ) Из DIN 7154	1081 Предельные отклонения линейных размеров Допуски и посадки Продолжение таблицы ISO Величина указана в мкм ( 0,001 мм ) Выдержка из DIN 7154
1634 Посадки по ISO Система отверстия Выдержка из национального стандартов Германии DIN 7160 7161 Предельные отклонения в мкм ( 0,001 мм) Номинальный разме	1648 Fit tolerance table (hole) Classification of Standard Dimensions (mm) Class of Geometrical Tolerance Zone of Holes Note Values shown in the upper p	1649 Fit tolerance table (hole) Classification of Standard Dimensions (mm) Class of Geometrical Tolerance Zone of Holes H8 H9 H10 JS6 JS7 K6 K7 M6 M7 N6	1650 Fit tolerance table (shafts) Classification of Standard Dimensions (mm) Class of Geometrical Tolerance Zone of Shafts Note Values shown in the uppe	1651 Fit tolerance table (shafts) Classification of Standard Dimensions (mm) Class of Geometrical Tolerance Zone of Shafts h8 h9 js5 js6 js7 k5 k6 m5 m6
		1316 Таблица значений предельных отклонений размеров в системе отверстия Интервал номинальных размеров (мм) Квалитет и основное отклонение	1317 Справочная таблица значений предельных отклонений размеров в системе отверстия Интервал номинальных размеров (мм) Квалитет и основное отклонение	1318 Справочная таблица значений предельных отклонений размеров в системе вала Интервал номинальных размеров (мм) Квалитет и основное отклонение	1319 Справочная таблица значений предельных отклонений размеров в системе вала Интервал номинальных размеров (мм) Квалитет и основное отклонение

			Пример иллюстрации инструмента из промышленного каталога (из подборки фото инструментов для металлообработки / Metal cutting tools images)
263 Каталог WALTER 2007 Режущий инструмент и инструментальная оснастка Стр.260

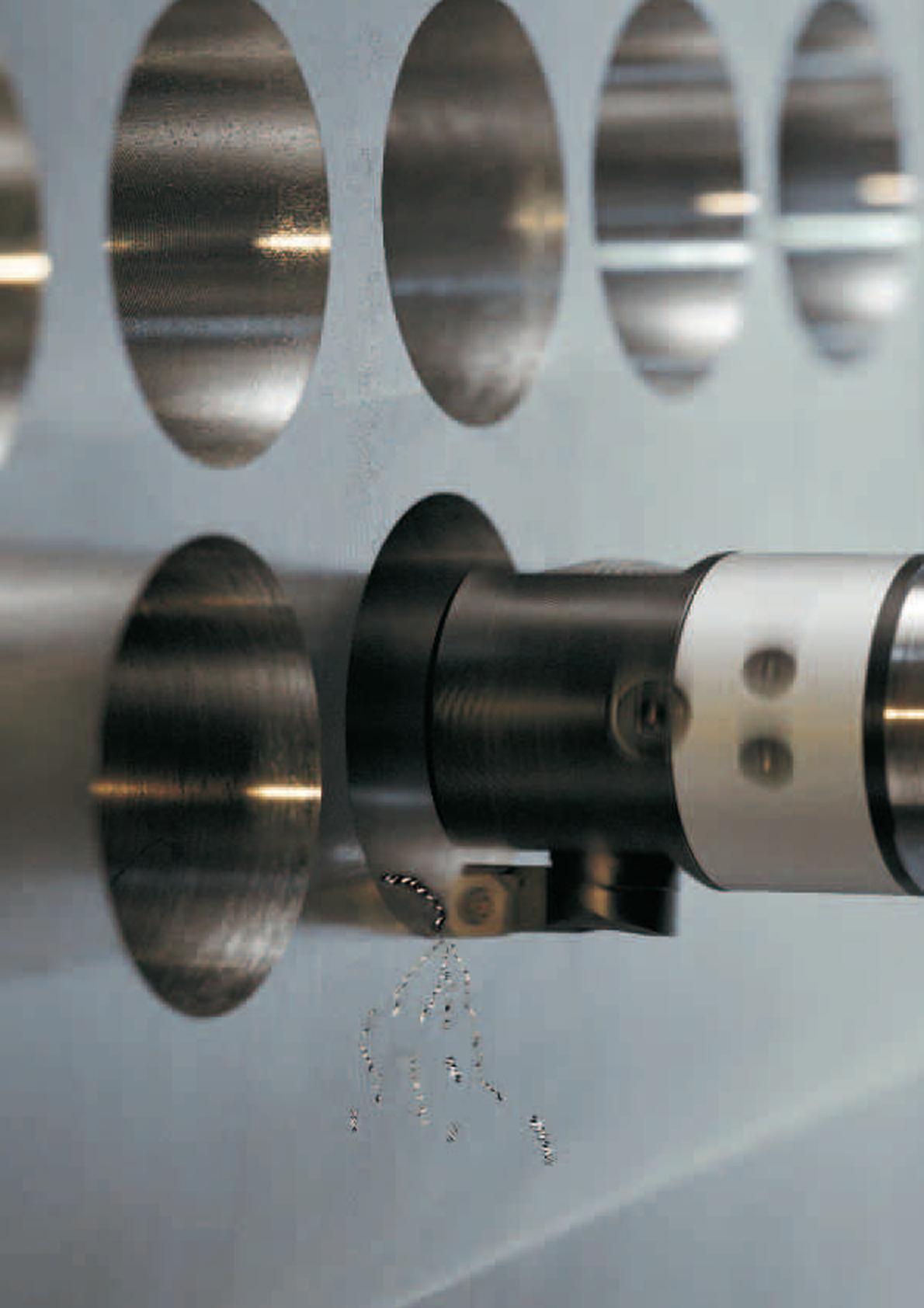

Процесс высокоточного чистового растачивания отверстий в металле на горизонтально-расточном металлообрабатывающем оборудовании Однолезвийный сборный р Процесс высокоточного чистового растачивания отверстий в металле на горизонтально-расточном металлообрабатывающем оборудовании Однолезвийный сборный расточной инструмент немецкой фирмы Walter Красочная иллюстрация из промышленного инструментального каталога
