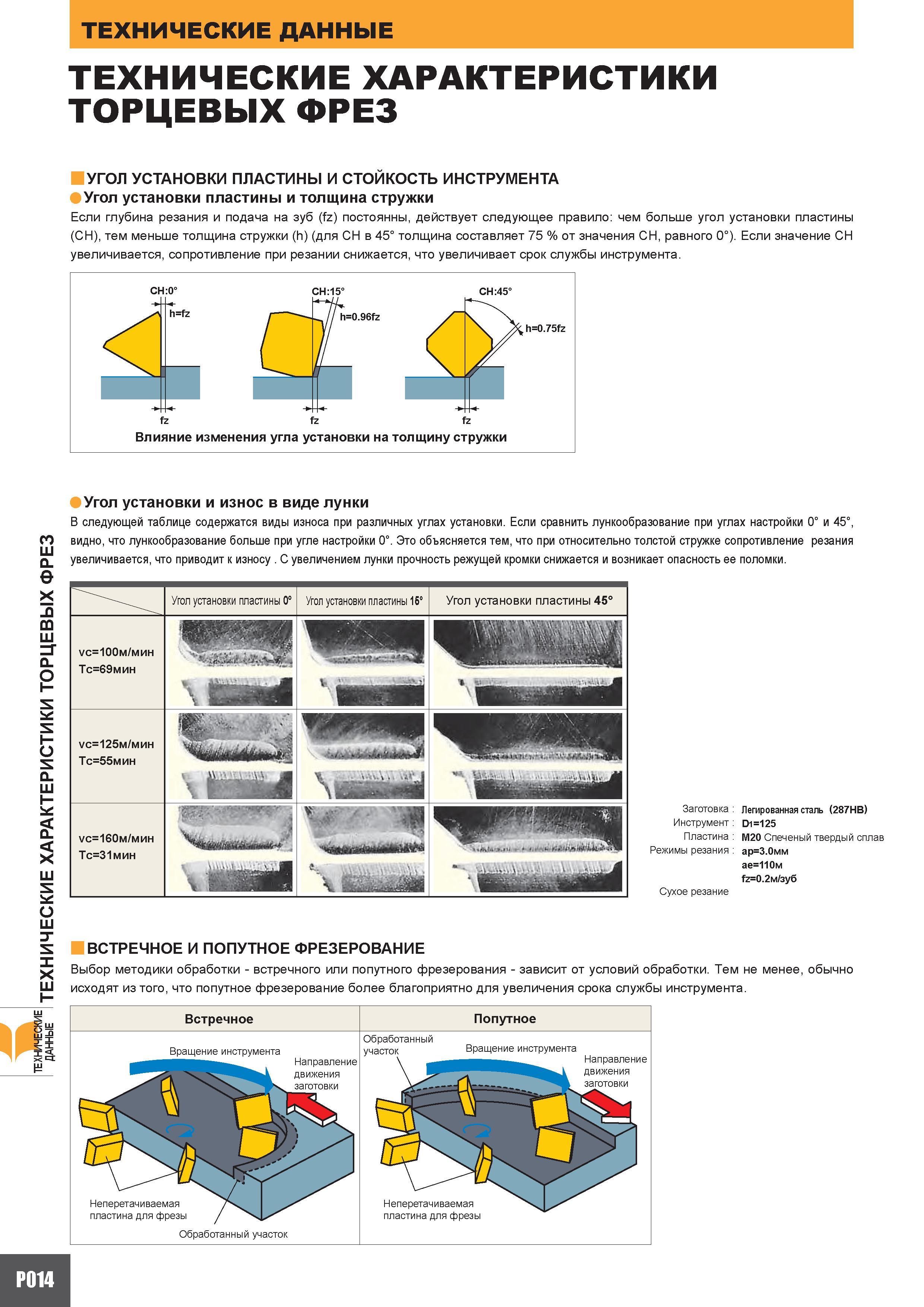

Угол установки сменной режущей фрезерной пластины и толщина стружки Если глубина резания и подача на зуб (fz) постоянны действует следующее правило чем больше угол установки пластины (CH) тем меньше толщина стружки (h) (для CH в 45 толщина составляет 75 от значения CH равного 0). Если значение CH увеличивается сопротивление при резании снижается что увеличивает срок службы инструмента. CH 0 CH 15 CH 45 h0.75fz Влияние изменения угла установки на толщину стружки a Угол установки и износ в виде лунки В следующей таблице содержатся виды износа при различных углах установки. Если сравнить лункообразование при углах настройки 0 и 45 видно что лункообразование больше при угле настройки 0. Это объясняется тем что при относительно толстой стружке сопротивление резания увеличивается что приводит к износу С увеличением лунки прочность режущей кромки снижается и возникает опасность ее поломки. Заготовка Инструмент Пластина Режимы резания Сухое резание Легированная сталь (287HB) D1125 M20 Спеченый твердый сплав ар3.0мм ае110м fz0.2 зуб ВСТРЕЧНОЕ И ПОПУТНОЕ ФРЕЗЕРОВАНИЕ Выбор методики обработки - встречного или попутного фрезерования - зависит от условий обработки. Тем не менее обычно исходят из того что попутное фрезерование более благоприятно для увеличения срока службы инструмента. P014 ДАННЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОРЦЕВЫХ ФРЕЗ ТЕХНИЧЕСКИЕ ДАННЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОРЦЕВЫХ ФРЕЗ УГОЛ УСТАНОВКИ ПЛАСТИНЫ И СТОЙКОСТЬ ИНСТРУМЕНТА a
