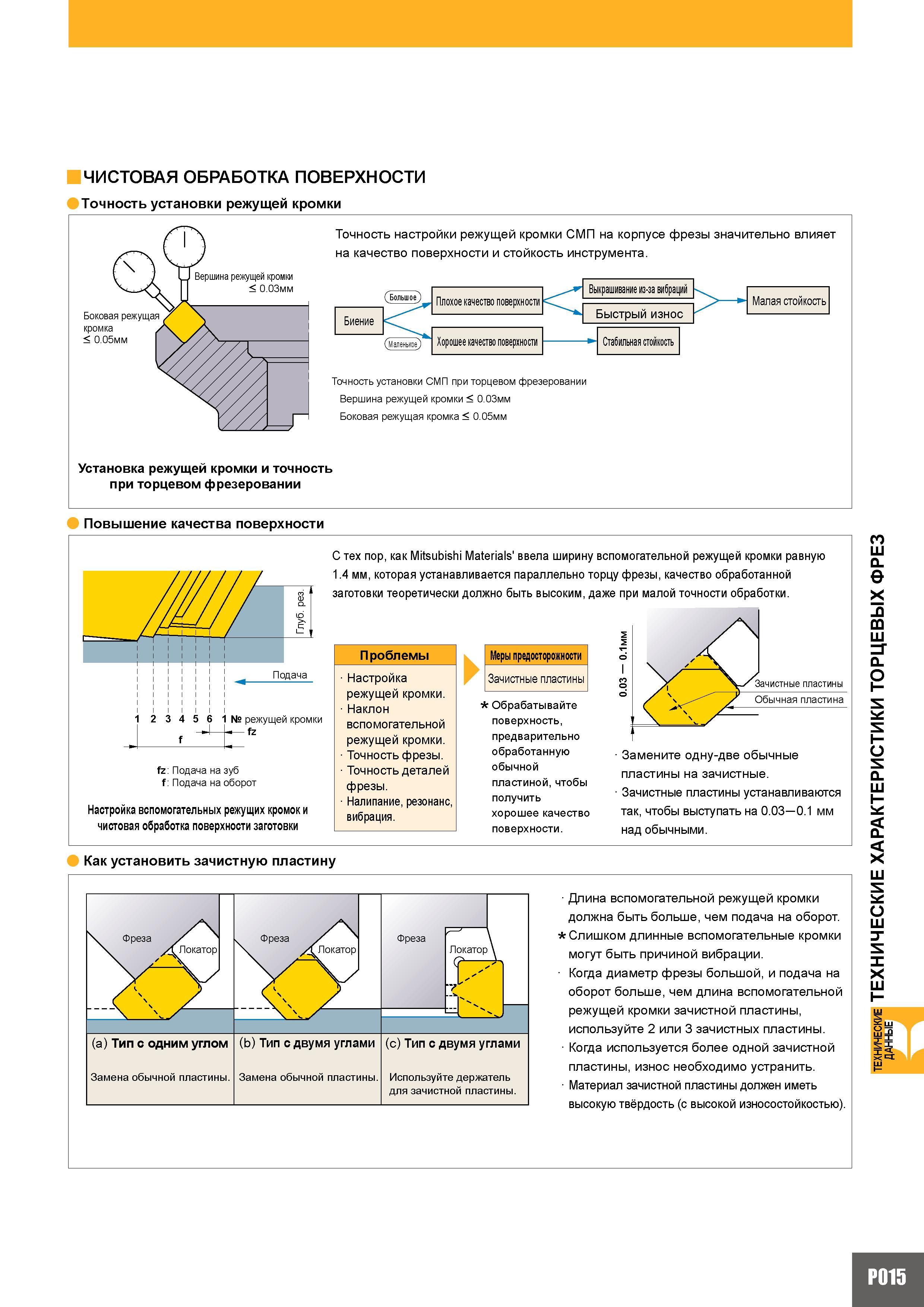

Точность настройки режущей кромки сменных многогранных фрезерных пластин на корпусе фрезы значительно влияет на качество поверхности и стойкость инструмента. Биение Плохое качество поверхности Выкрашивание из-за вибраций Быстрый износ Хорошее качество поверхности Стабильная стойкость Точность установки СМП при торцевом фрезеровании Вершина режущей кромки 0.03мм Боковая режущая кромка 0.05мм Малая стойкость Установка режущей кромки и точность при торцевом фрезеровании Повышение качества поверхности Подача на зуб Подача на оборот Настройка вспомогательных режущих кромок и чистовая обработка поверхности заготовки С тех пор как Mitsubishi Materials' ввела ширину вспомогательной режущей кромки равную 1.4 мм которая устанавливается параллельно торцу фрезы качество обработанной заготовки теоретически должно быть высоким даже при малой точности обработки. Проблемы Настройка режущей кромки. Наклон вспомогательной режущей кромки. Точность фрезы. Точность деталей фрезы. Налипание резонанс вибрация. Меры предосторожности Зачистные пластины Обрабатывайте поверхность предварительно обработанную обычной пластиной чтобы получить хорошее качество поверхности. пластины на зачистные. Зачистные пластины устанавливаются так чтобы выступать на 0.03 0.1 мм над обычными. Как установить зачистную пластину Фреза X Фреза Фреза Локатор Локатор (а) Тип с одним углом Замена обычной пластины. (b) Тип с двумя углами (с) Тип с двумя углами Замена обычной пластины. Используйте держатель для зачистной пластины. Длина вспомогательной режущей кромки должна быть больше чем подача на оборот. Слишком длинные вспомогательные кромки могут быть причиной вибрации. Когда диаметр фрезы большой и подача на оборот больше чем длина вспомогательной режущей кромки зачистной пластины используйте 2 или 3 зачистных пластины. Когда используется более одной зачистной пластины износ необходимо устранить. Материал зачистной пластины должен иметь высокую твёрдость (с высокой износостойкостью). P015 технические ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОРЦЕВЫХ ФРЕЗ ЧИСТОВАЯ ОБРАБОТКА ПОВЕРХНОСТИ Точность установки режущей кромки фрезерных сменных пластин в сборной фрезе Вершина режущей кромки 0.03мм Боковая режущая кромка 0.05мм
