Формулы фрезерования для расчета режимов резания на универсальных фрезерных станках и центрах с ЧПУ Скорость резания при фрезеровке Частота вращения Подача на зуб Сила резания Мощность главного привода Толщина стружки Словарь Lab2U

Обновлено 2020-12-23 20:06:07

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding
Формулы фрезерования / Milling formulas					Подборка ссылок из каталогов производителей инструмента для словаря по машиностроению
811 Формулы при фрезеровании для расчета режимов резания на фрезерных станках Расчет мощности Подача на зуб Частота вращения шпинделя Угол контакта Средняя толщина стружки	812 Расчет режимов резания для фрезерных станков с ЧПУ Расчетные формулы для винтовой интерполяции наружного и внутреннего контуров Радиальная глубина резания	190 Основные расчетные формулы при механической обработке на станках Расчет скорости и подачи Производительность резания Параметры поверхности	193 Мощность и сила резания при фрезеровании металла на станках Расчетные формулы для торцевой и периферийной фрезерной обработки	267 Расчет режимов резания при фрезеровании на фрезерных станках Расчетные формулы Скорость резания Подача на зуб Необходимая мощность главного привода	266 Условные обозначения, понятия и размерности принятые при механической фрезерной обработке на металлообрабатывающем оборудовании Symbols Обозначение Term
256 Основные формулы фрезеровщика фрезерного станка по металлу Скорость из оборотов шпинделя Минутная подача Толщина срезаемой стружки Крутящий момент	512 Механическая обработка деталей на металлорежущих станках Основные определения при фрезеровании vc Скорость резания м/мин n частота вращения шпинделя	527 Формулы для расчета режимов резания при фрезерования на фрезерных станках по металлу Скорость резания Машинное время Потребляемая мощность Подача	352 Формулы и определения для фрезерной обработки на металлорежущем оборудовании и станках Скорость подачи, мм/мин Vf = fz X n X zc Скорость резания,	1064 Геометрические особенности корпусных фрез по металлу с режущими сменными пластинами из твердого сплава Расчетные формулы при фрезеровке на станке	1070 Цельные концевые фрезы по металлу Основные элементы конструкции металлорежущего фрезерного инструмента Отличия между высокоскоростными и стандартными
См.также / See also :
Перевод оборотов в скорость / Surface speed to RPM conversion			Встречное и попутное фрезерование / Up and down cut milling
Фрезерная обработка металла / Basics of milling			Резьбовые фрезы / Thread milling
Фрезы со сменными пластинами / Parts of a milling cutter			Твердосплавные концевые фрезы / Parts of an end mill
Основное машинное время обработки / Machining time			Оснастка для фрезерных станков по металлу / Мilling tool holders


					Примеры страниц из каталогов инструмента для металлообработки
811 Каталог WALTER 2013 Дополнение к общему Стр.H-7
Формулы при фрезеровании для расчета режимов резания на фрезерных станках Расчет мощности Подача на зуб Частота вращения шпинделя Угол контакта Средняя толщина стружки Формулы при фрезеровании для расчета режимов резания на фрезерных станках Расчет мощности Подача на зуб Частота вращения шпинделя Угол контакта Средняя толщина стружки _ Удельная сила резания Угол в плане Частота вращения vmnn min vc x 1000 Dcx7t Скорость резания Dcxj xn Vr = m/min c 1000 Подача Vf = fz x z x n mm/min Скорость подачи на один зуб U = mm/z zxn Удельный съём материала ае х а0 х Vf Q = cm 3/min 1000 Мощность aD х a х Vf х kc Pm0t= a W tkWl 6 x 107 x Ti Средняя толщина стружки 114,7 xfzxsinicx(ae/Dc) = фз mm - hm X фз mm 114,7xsinKX(ae/Dc) I cle hmsfzx- 5 mm fz = - =- mm ae (Dc приближённая формула для ae Dc 30% Угол контакта фрезы Центральное позиционирование фрезы (ps = 2xarcsin(j ) Позиционирование со смещением от центра фз = 90°+arcsin ае(р )/2) Удельная сила резания кс = 1 х ci-i N/mm2 или n Частота вращения мин-1 Dc Обрабатываемый диаметр мм ap Глубина резания мм ae Ширина резания мм z Количество зубьев Vc Скорость резания м/мин Vf Подача мм/мин fz Подача на зуб мм Q Удельный съём материала см3/мин P mot Потребляемая мощность кВт hm Средняя толщина стружки мм kc Удельная сила резания Н/мм2 n КПД станка (0,7-0,95) К Угол в плане Ф5 Угол контакта фрезы Ф1 Зона фрезерования против подачи Ф2 Зона фрезерования по подаче kc Удельная сила резания Н/мм2 kc1.1 Удельная сила резания Н/мм2 для поперечного сечения стружки 1 мм2 mc Поправочный коэффициент для фактической kc y Рабочее зацепление мм mc и kc1.1 см. таблицу на стр. H-7 в Общем каталоге Walter 2012. H-7 Общая техническая информация Walter Формулы фрезерование и обрабатывающих центрах Потребляемая


936 Каталог SUMITOMO 2016 Металлорежущий инструмент Пластины Сверла Фрезы Резцы для станков Стр.N6
Конструкция корпусной фрезы по металлу Станочный металлорежущий инструмент со сменными режущими пластинами Вычисление требуемой мощности при фрезеровании Конструкция корпусной фрезы по металлу Станочный металлорежущий инструмент со сменными режущими пластинами Вычисление требуемой мощности при фрезеровании _ Вычисление силы резания n doc Woe Vf Ко . . Рс = (кВт) 60 х 106 х I Коэффициент силы резания Мощность (л.с.) Рс 0,75 Н = Производительность doc х Woe х Vf Q = 1.000 (сма/мин) Pc : Требуемая мощность (кВт) Н : Требуемая мощность (л.с.) Q : Производительность (см3/мин) woc: Ширина фрезерования (мм) Vf : Подача (мм/мин) doc: Глубина резания (мм) П : КПД (0,7-0,85) Кс : Коэффициент силы резания (Н/мм2) Приблизительное значение j Сталь: 2500-3000 \ ( Чугун: 1500 ) А Q X \мат-л No>\ Легированная сталь Углеродистая стал. Чугун Алюминиевый сплав 1.800 800 200 - 1.400 600 160 - 1.000 400 120 - О 0,10,2 0,4 0,6 0,8 1,0 Подача (мм/зуб) В таблице указаны: - Предел прочности для сталей - Твердость (НВ) для чугуна > Вычисление скорости резания Vc = 71 X D X 1.000 9 Вычисление минутной подачи Vf = ft X Z X n vf Скорость резания(м/мин) 3,14 Диаметр фрезы (мм) Частота вращения (об/мин)) Минутная подача (мм/мин) Подача (мм/зуб) Количество зубьев N6 Техническое Руководство Техническое руководство Основы фрезерования


352 Пособие SANDVIK COROMANT 2009 Обработка металлов резанием Инструмент и оснастка Стр.H77
Формулы и определения для фрезерной обработки на металлорежущем оборудовании и станках Скорость подачи, мм/мин Vf = fz X n X zc Скорость резания, Формулы и определения для фрезерной обработки на металлорежущем оборудовании и станках Скорость подачи, мм/мин Vf = fz X n X zc Скорость резания, м/мин Vc = П X Dcap X n 1000 Частота вращения шпинделя, об/мин n = vc X 1000 П X D cap Подача на зуб, мм Vf fz = n X Zc Подача на оборот, мм/об fn = Скорость съёма материала, см3/мин Q = ap x ae x Vf Q 1000 Потребляемая мощность, кВт ae x ap x vf x kc Pc = 60 X 106 Крутящий момент, Нм Mc = Pc X 30 X 103 П X n Параметр Значение Единицы измерения Se Ширина фрезерования мм aP Глубина резания мм Dcap Диаметр резания при фактической глубине резания ap мм Dm Обрабатываемый диаметр (диаметр детали) мм fz Подача на зуб мм fn Подача на оборот мм/об n Частота вращения шпинделя об/мин vc Скорость резания м/мин vf Скорость подачи мм/мин c Эффективное число зубьев шт hex Максимальная толщина стружки мм hm Средняя толщина стружки мм kc Удельная сила резания Н/мм2 Pc Потребляемая мощность кВт Mc Крутящий момент Н/м Q Скорость съёма материала см3/мин k Угол в плане град SANDVIK H 77 n Формулы и определения

					Подборка ссылок иллюстрированных из промышленных каталогов
	5 Расчет режимов резания при фрезеровании на металлорежущих станках Основные формулы Крутящий момент Мощность Минутная подача Обороты на шпинделе	7 Основные формулы для расчета сверления и фрезерования на станках по металлу (в дюймовой системе) Скорость и обороты в минуту Минутная подача	936 Конструкция корпусной фрезы по металлу Станочный металлорежущий инструмент со сменными режущими пластинами Вычисление требуемой мощности при фрезеровании	940 Конструкция цельной концевой фрезы из твердого сплава или инструментальной быстрорежущей стали Основные конструкционные элементы фрезерного инструмента
1298 Фрезерные расчетный формулы при фрезеровании плоскостей Расчет скорости резания Подача на зуб режущего инструмента Машинное время обработки	1299 Рекомендации по расчету потребляемой мощности при фрезерной обработке на металлообрабатывающем оборудовании Расчетные формулы Пример расчета	1682 Расчетные формулы для фрезерования металла на станках Угол вхождения и число рабочих пластин фрезерного инструмента	493 Формулы расчета для профильного фрезерования концевыми монолитными фрезами Расчет расстояния между проходами Расчет теоретической глубины прохода
1672 Расчет потребляемой мощности при фрезеровании металла на фрезерных станках	1673 Расчет режимов резания при фрезерной обработке металла на станках Расчет тангенциальной силы, крутящего момента и мощности при торцевом фрезеровании	1674 Расчет тангенциальной силы, крутящего момента и мощности при торцевом фрезеровании на фрезерных станках и обрабатывающих центрах с ЧПУ	1675 Пример пошагового расчета мощности при фрезеровании металла на станках Расчет тангенциальной силы и крутящего момента на фрезе	1628 Formulae for face milling Cutting speed Feed per Tooth Cutting Time vf (mm/min) Table Feed per Min L (mm) Total Table Feed Length (Workpiece Length	1629 Formulae for face milling CUTTING POWER (Pc) PC ap ae vf Kc 60 106xt7 Pc (kW) Actual Cutting Power ae (mm) Cutting Width Kc (MPa) Specific Cutting

			Пример иллюстрации инструмента из промышленного каталога (из подборки фото инструментов для металлообработки / Metal cutting tools images)
1118 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.

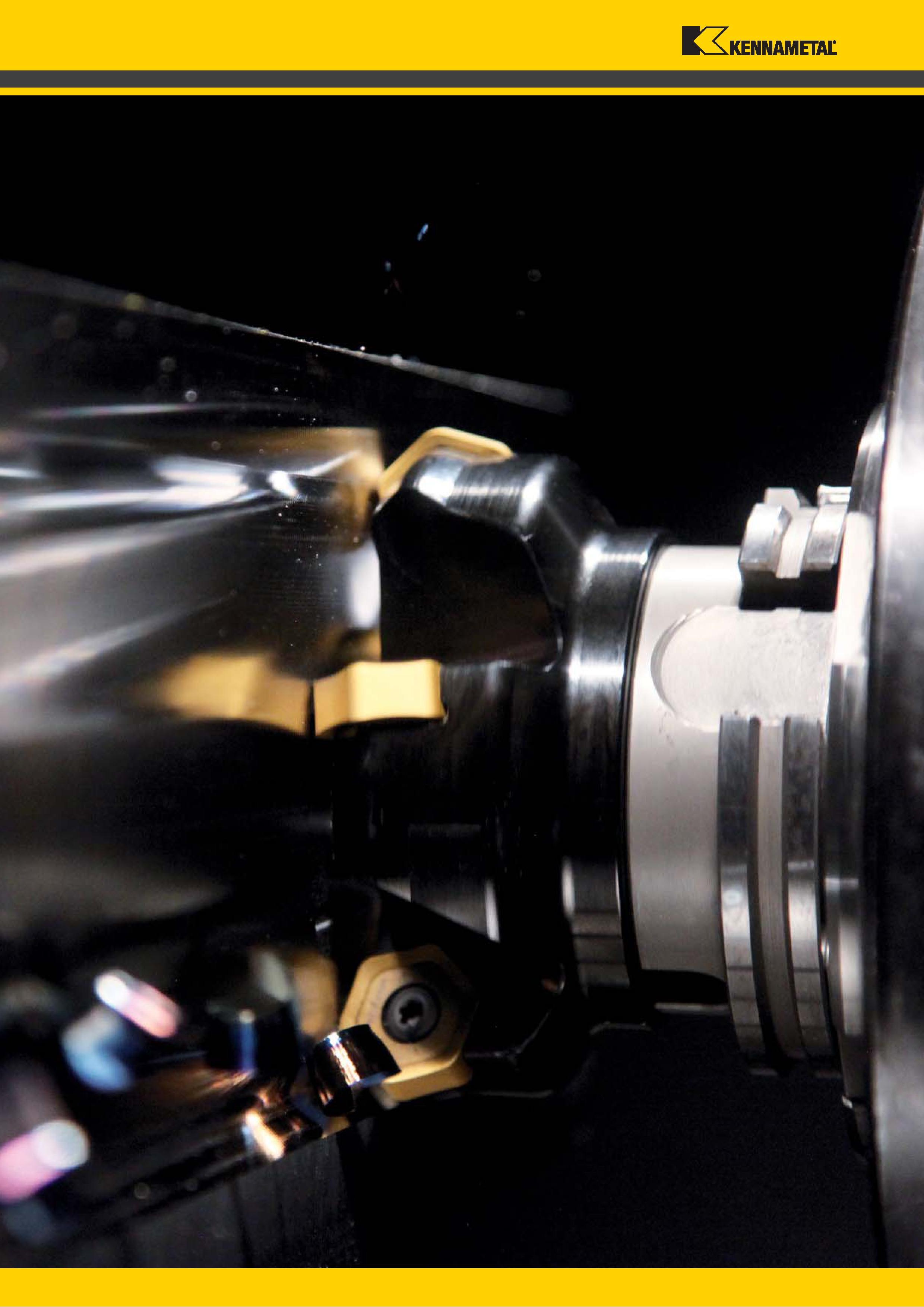

Красочная фотография фрезы сборной торцевой со сменными режущими шестигранными пластинами из твердого сплава и без задних углов Иллюстрация из каталога Красочная фотография фрезы сборной торцевой со сменными режущими шестигранными пластинами из твердого сплава и без задних углов Иллюстрация из каталога _ Kennametal
