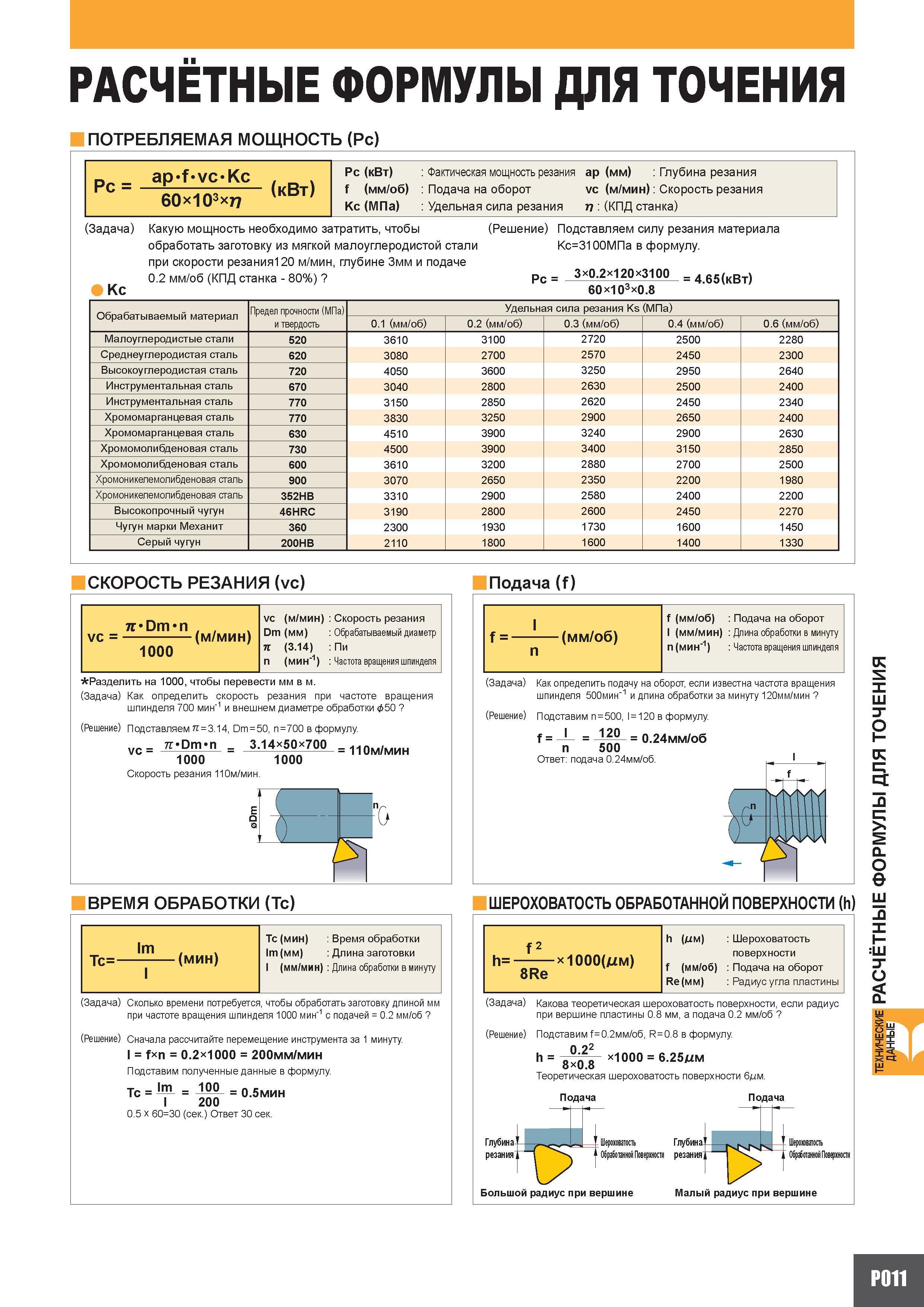

Техническая справочная информация от производителя металлорежущего инструмента Mitsubishi Расчетные формулы при точении Потребляемая мощность при токарной обработке (Pc) Фактическая мощность резания Подача на оборот Удельная сила резания ap (мм) Глубина резания vc (м/мин) Скорость резания ( (КПД станка) (Задача) a Kc Какую мощность необходимо затратить чтобы обработать заготовку из мягкой малоуглеродистой стали при скорости резания120 мин глубине 3мм и подаче 0.2 мм/об (КПД станка - 80%) (Решение) Подставляем силу резания материала Кс3100МПа в формулу. Pc 3 0.2 1 20 31 00 60 103 0 .8 4.65(кВт) Обрабатываемый материал Предел прочности (МПа) и твердость Удельная сила резания Ks (МПа) 0.1 (мм/об) 0.2 (мм/об) 0.3 (мм/об) 0.4 (мм/об) 0.6 (мм/об) Малоуглеродистые стали 520 3610 3100 2720 2500 2280 Среднеуглеродистая сталь 620 3080 2700 2570 2450 2300 Высокоуглеродистая сталь 720 4050 3600 3250 2950 2640 Инструментальная сталь 670 3040 2800 2630 2500 2400 Инструментальная сталь 770 3150 2850 2620 2450 2340 Хромомарганцевая сталь 770 3830 3250 2900 2650 2400 Хромомарганцевая сталь 630 4510 3900 3240 2900 2630 Хромомолибденовая сталь 730 4500 3900 3400 3150 2850 Хромомолибденовая сталь 600 3610 3200 2880 2700 2500 Хромоникелемолибденовая сталь 900 3070 2650 2350 2200 1980 Хромоникелемолибденовая сталь 352HB 3310 2900 2580 2400 2200 Высокопрочный чугун 46HRC 3190 2800 2600 2450 2270 Чугун марки Механит 360 2300 1930 1730 1600 1450 Серый чугун 200HB 2110 1800 1600 1400 1330 СКОРОСТЬ РЕЗАНИЯ (vc) Подача (f) n Dm n vc (м/мин) vc (м/мин) Скорость резания Dm (мм) Обрабатываемый диаметр 1000 n (3.14) Пи n (мин 1) Частота вращения шпинделя Разделить на 1000 чтобы перевести мм в м. (Задача) Как определить скорость резания при частоте вращения шпинделя 700 мин-1 и внешнем диаметре обработки 50 (Решение) Подставляем )3.14 Dm 50 n700 в формулу. ) Dm n 1000 Скорость резания 110м/мин. З.14 5 О 700 110м/мин 1000 no f (мм/об) (мм/мин) Подача на оборот Длина обработки в минуту n n (мин-1) Частота вращения шпинделя (Задача) Как определить подачу на оборот если известна частота вращения шпинделя 500мин-1 и длина обработки за минуту 120мм/мин (Решение) Подставим n 500 1 120 в формулу. J 1 2 0 n 5 0 0 Ответ подача 0.24мм/об. 0.24мм/об ВРЕМЯ ОБРАБОТКИ (Tc) ШЕРОХОВАТОСТЬ ОБРАБОТАННОЙ ПОВЕРХНОСТИ (h Tc (мин) Время обработки Im (мм) Длина заготовки (мм/мин) Длина обработки в минуту (Задача) Сколько времени потребуется чтобы обработать заготовку длиной мм при частоте вращения шпинделя 1000 мин-1 с подачей 0.2 мм/об (Решение) Сначала рассчитайте перемещение инструмента за 1 минуту f n 0.2 1000 200мм/мин Подставим полученные данные в формулу. Tc М -100- 0.5мин 200 0.5 x 6030 (сек.) Ответ 30 сек. h (дм) Шероховатость поверхности f (мм/об) Подача на оборот Re (мм) Радиус угла пластины (Задача) Какова теоретическая шероховатость поверхности если радиус при вершине пластины 0.8 мм а подача 0.2 мм/об (Решение) Подставим f0.2мм/об R0.8 в формулу. 0 22 1000 6.25мм h 8 0.8 Теоретическая шероховатость поверхности 6дм. Подача Подача Шероховатость Глубин; Обработанной Поверхности резания Шероховатость Обработанной Поверхности Большой радиус при вершине Малый радиус при вершине f P011 ТЕХНИЧЕСКИЕ РАСЧЁТНЫЕ ФОРМУЛЫ ДЛЯ ТОЧЕНИЯ РАСЧЁТНЫЕ ФОРМУЛЫ ДЛЯ ТОЧЕНИЯ ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ
