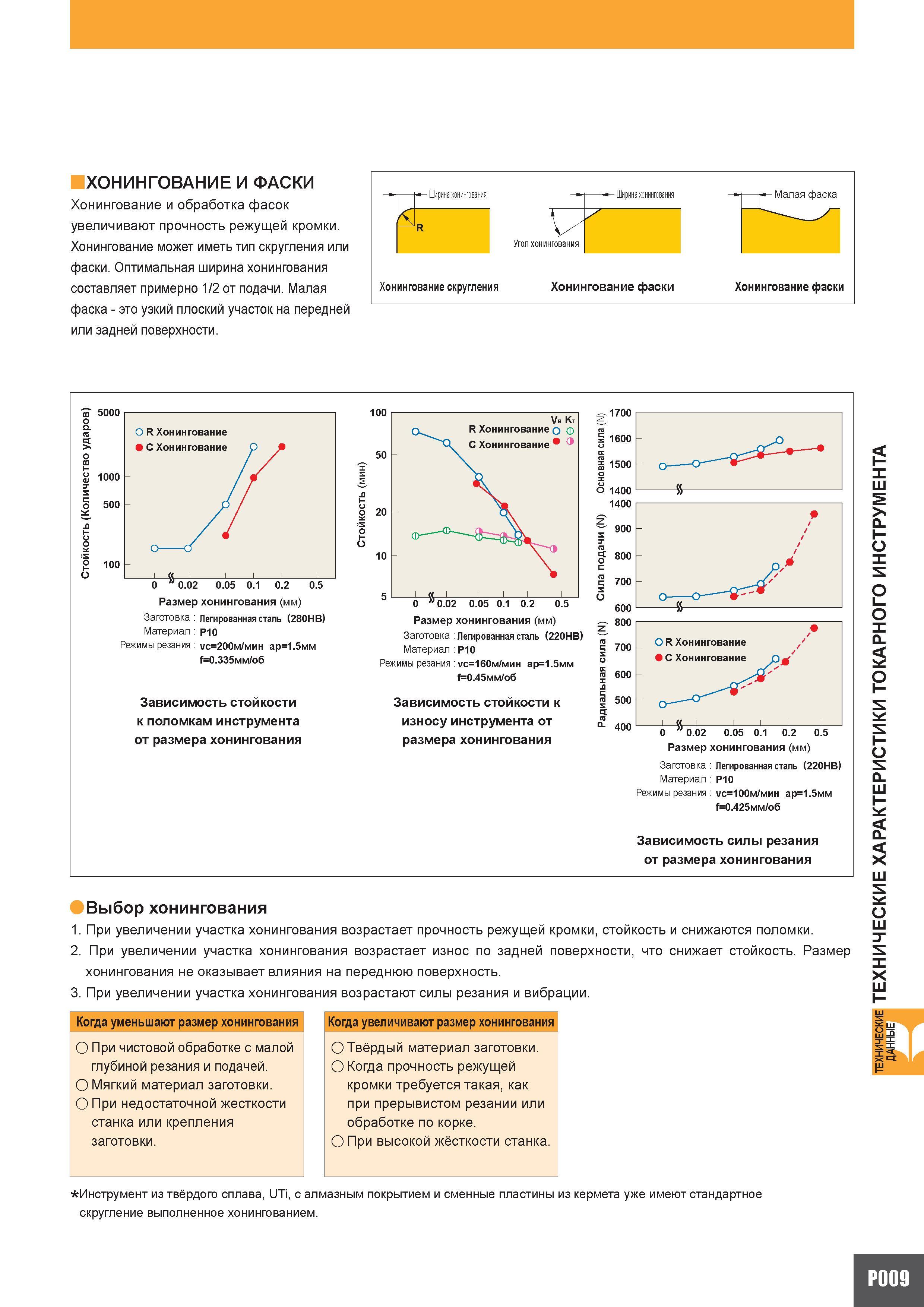

Хонингование и обработка фасок сменных многогранных токарных пластин увеличивают прочность режущей кромки. Хонингование может иметь тип скругления или фаски. Оптимальная ширина хонингования составляет примерно 1 2 от подачи. Малая фаска - это узкий плоский участок на передней или задней поверхности. Размер хонингования (мм) Заготовка Материал Режимы резания Легированная сталь (280HB) P10 ус200м/мин ар1.5мм Т0.335мм/об Зависимость стойкости к поломкам инструмента от размера хонингования 100 50 .а s 20 10 5 0 "0.02 0.05 0.1 0.2 0.5 Размер хонингования (мм) Заготовка Легированная сталь (220HB) Материал P10 Режимы резания ус160м/мин ар1.5мм f0.45 мм/об Зависимость стойкости к износу инструмента от размера хонингования 1700 1600 и (К 1500 О X о 1400 1400 900 чи а од 800 с ла 700 и О 600 800 700 S 0 600 X 1 500 (О 400 О R Хонингование C Хонингование 0 0.02 0.05 0.1 0.2 0.5 Размер хонингования (мм) Заготовка Материал Режимы резания Легированная сталь (220HB) P10 vc100м/мин ap1.5мм f0.425мм/об Зависимость силы резания от размера хонингования a Выбор хонингования 1. При увеличении участка хонингования возрастает прочность режущей кромки стойкость и снижаются поломки. 2. При увеличении участка хонингования возрастает износ по задней поверхности что снижает стойкость. Размер хонингования не оказывает влияния на переднюю поверхность. 3. При увеличении участка хонингования возрастают силы резания и вибрации. Когда уменьшают размер хонингования О При чистовой обработке с малой глубиной резания и подачей. О Мягкий материал заготовки. О При недостаточной жесткости станка или крепления заготовки. Когда увеличивают размер хонингования О Твёрдый материал заготовки. О Когда прочность режущей кромки требуется такая как при прерывистом резании или обработке по корке. О При высокой жёсткости станка. Инструмент из твёрдого сплава UTi с алмазным покрытием и сменные пластины из кермета уже имеют стандартное скругление выполненное хонингованием. ТЕХНИЧЕСКИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОКАРНОГО ИНСТРУМЕНТА ХОНИНГОВАНИЕ И ФАСКИ
