Радиус при вершине режущего угла сменной пластины влияет на прочность режущей кромки и на чистоту получаемой поверхности Обычно радиус при вершине

Радиус при вершине режущего угла сменной пластины влияет на прочность режущей кромки и на чистоту получаемой поверхности Обычно радиус при вершине

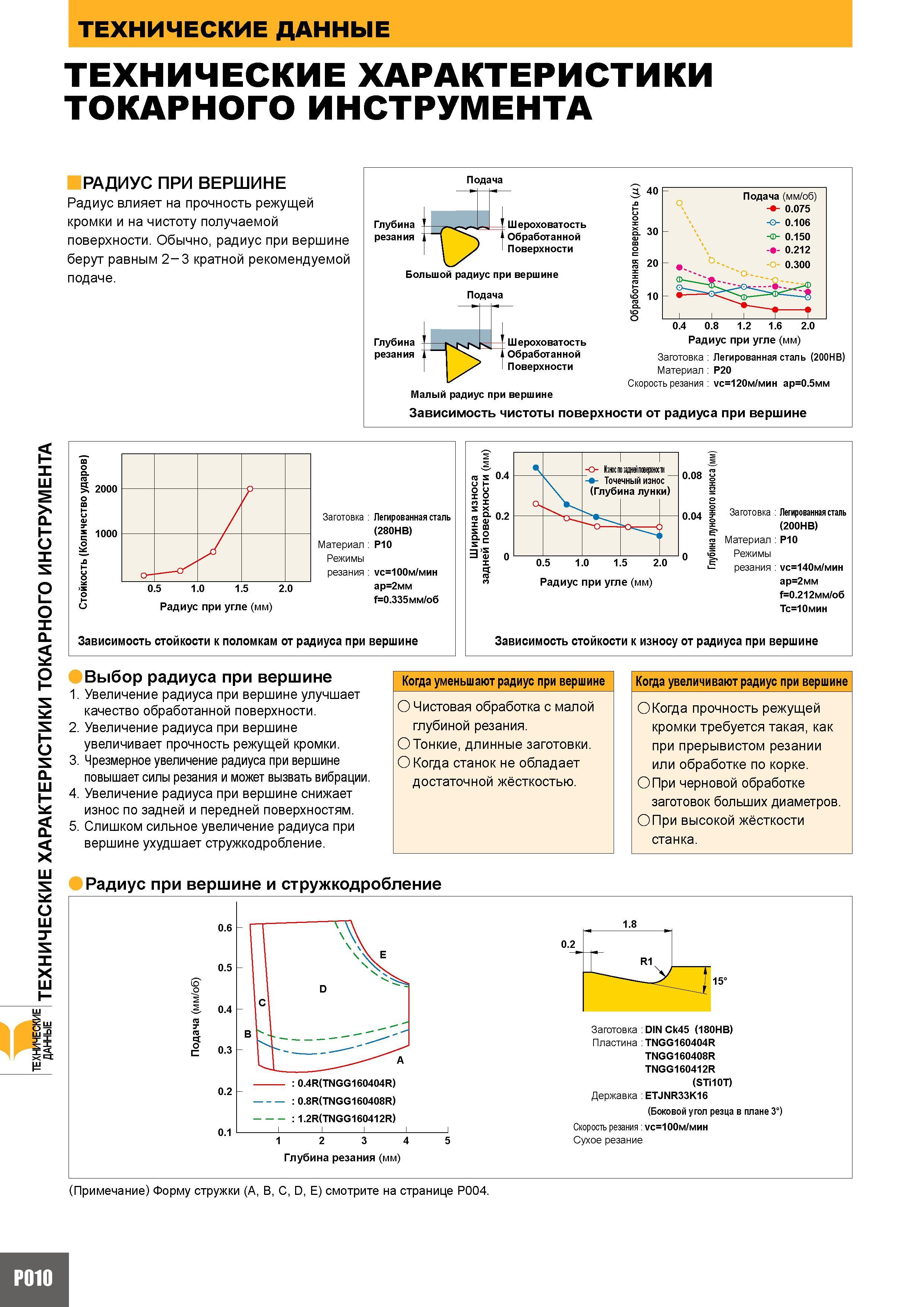

Радиус при вершине режущего угла сменной пластины влияет на прочность режущей кромки и на чистоту получаемой поверхности. Обычно радиус при вершине берут равным 2-3 кратной рекомендуемой подаче. Подача Шероховатость Обработанной Поверхности Большой радиус при вершине Подача Шероховатость Обработанной Поверхности 40 30 Подача (мм/об) 0.075 0.106 -CD- 0.150 0.212 0.300 20 2 10 0.4 0.8 1.2 1.6 2.0 Радиус при угле (мм) Заготовка Легированная сталь (200HB) Материал P20 Скорость резания vc120м/мин ap0.5мм Малый радиус при вершине Зависимость чистоты поверхности от радиуса при вершине а Стойкость (Количество ударов) ви 1 2 5 S Заготовка Легированная сталь (280HB) Материал P10 Режимы резания vc100м/мин 0.5 1.0 1.5 2.0 ар2мм f0.335мм/об Радиус при угле (мм) кость стойкости к поломкам от радиуса при вершине Заготовка Легированная сталь (200HB) Материал P10 Режимы .5 i. 1.5 2. резания vc140м/мин Радиус при угле (мм) ар2мм f0.212мм/об Тс10мин Зависимость стойкости к износу от радиуса при вершине a Выбор радиуса при вершине 1. Увеличение радиуса при вершине улучшает качество обработанной поверхности. 2. Увеличение радиуса при вершине увеличивает прочность режущей кромки. 3. Чрезмерное увеличение радиуса при вершине повышает силы резания и может вызвать вибрации. 4. Увеличение радиуса при вершине снижает износ по задней и передней поверхностям. 5. Слишком сильное увеличение радиуса при вершине ухудшает стружкодробление. Когда уменьшают радиус при вершине О Чистовая обработка с малой глубиной резания. О Тонкие длинные заготовки. О Когда станок не обладает достаточной жёсткостью. Когда увеличивают радиус при вершине О Когда прочность режущей кромки требуется такая как при прерывистом резании или обработке по корке. О При черновой обработке заготовок больших диаметров. О При высокой жёсткости станка. a Радиус при вершине и стружкодробление Глубина резания (мм) Т" R1 Заготовка DIN Ck45 (180HB) Пластина TNGG160404R TNGG160408R TNGG160412R (STI10T) Державка ETJNR33K16 (Боковой угол резца в плане 3) Скорость резания vc100м/мин Сухое резание (Примечание) Форму стружки (A B C D E) смотрите на странице P004. P010 ДАННЫ1Е ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОКАРНОГО ИНСТРУМЕНТА ТЕХНИЧЕСКИЕ ДАННЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОКАРНОГО ИНСТРУМЕНТА РАДИУС ПРИ ВЕРШИНЕ
