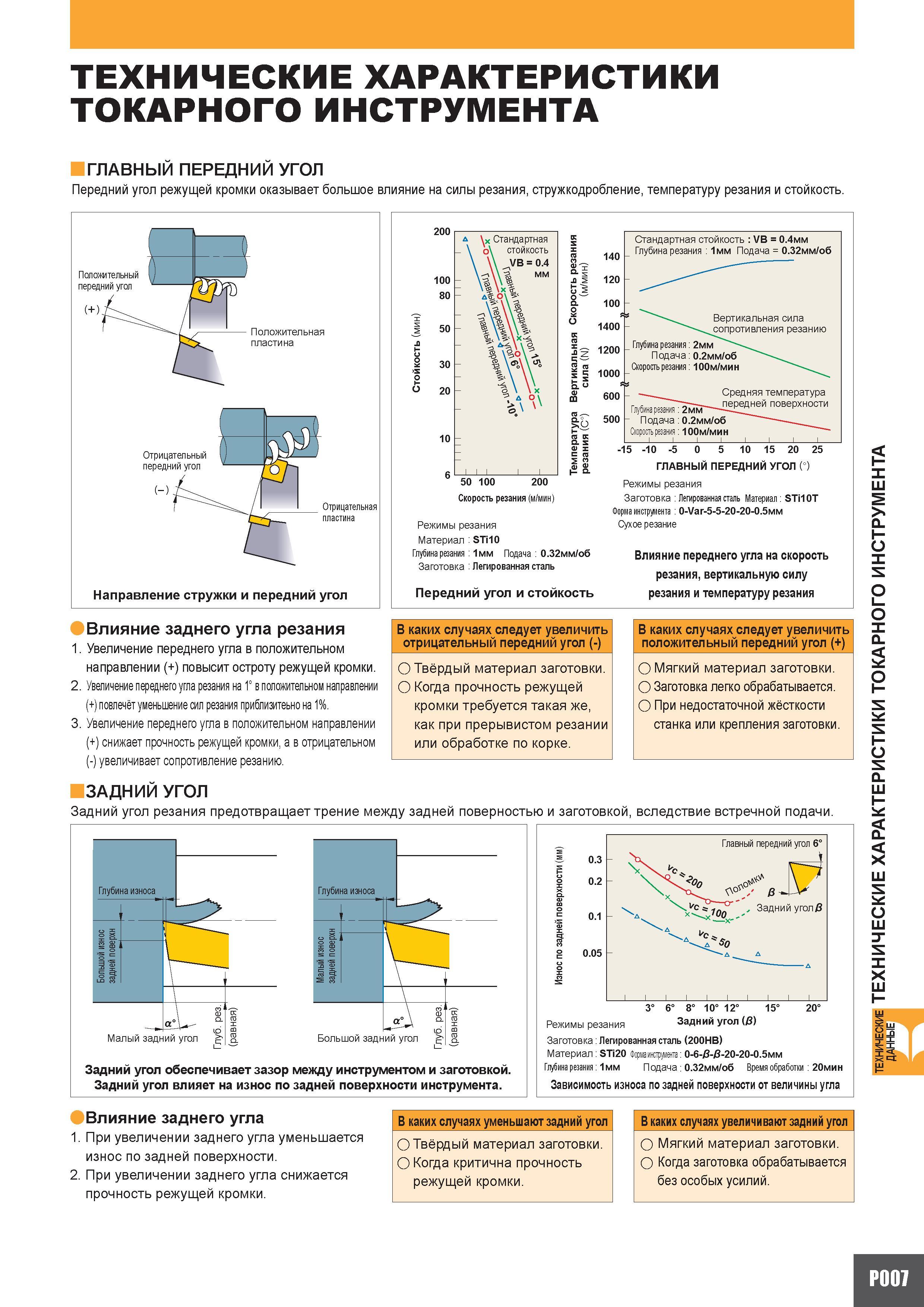

Основные технические характеристики токарного металлорежущего инструмента Передний угол режущей кромки оказывает большое влияние на силы резания стружкодробление температуру резания и стойкость. 200 100 80 50 30 20 10 Стандартная стойкость VB 0.4 мм аа i 5 е о мз 140 120 100 1400 1200 1000 600 500 Стандартная стойкость VB 0.4мм Глубина резания 1мм Подача 0.32мм/об Вертикальная сила сопротивления резанию Глубина резания 2мм Подача 0.2мм/об Скорость резания 100 мин Глубина резания Подача Скорость резания Средняя температура передней поверхности 2мм 0.2мм/об 100м/мин 50 100 200 Скорость резания (м/мин) Режимы резания Материал Глубина резания Заготовка STi10 1мм Подача 0.32мм/об Легированная сталь Передний угол и стойкость -15 -10 -5 0 5 10 15 20 25 ГЛАВНЫЙ ПЕРЕДНИЙ УГОЛ () Режимы резания Заготовка Легированная сталь Материал STi10T Форма инструмента 0 г-5-5-20-20-0.5мм Сухое резание Влияние переднего угла на скорость резания вертикальную силу резания и температуру резания В каких случаях следует увеличить отрицательный передний угол (-) В каких случаях следует увеличить положительный передний угол (+) Влияние заднего угла резания 1. Увеличение переднего угла в положительном направлении (+) повысит остроту режущей кромки. 2. Увеличение переднего угла резания на 1 в положительном направлении (+) повлечёт уменьшение сил резания приблизитеьно на 1%. 3. Увеличение переднего угла в положительном направлении (+) снижает прочность режущей кромки а в отрицательном (-) увеличивает сопротивление резанию. ЗАДНИЙ УГОЛ Задний угол резания предотвращает трение между задней поверностью и заготовкой вследствие встречной подачи. О Твёрдый материал заготовки. О Когда прочность режущей кромки требуется такая же как при прерывистом резании или обработке по корке. О Мягкий материал заготовки. О Заготовка легко обрабатывается. О При недостаточной жёсткости станка или крепления заготовки. 0.3 0.2 0.1 0.05 Главный передний угол 6 Vc 70q Задний угол 3 6 8 10 12 15 20 Режимы резания Задний угол ( ) Заготовка Легированная сталь (200HB) Материал STi20 Форма инструмента 0-6- 20-20-0.5мм Глубина резания 1мм Подача 0.32мм/об Время обработки 20мин Зависимость износа по задней поверхности от величины угла фВлияние заднего угла 1. При увеличении заднего угла уменьшается износ по задней поверхности. 2. При увеличении заднего угла снижается прочность режущей кромки. В каких случаях уменьшают задний угол В каких случаях увеличивают задний угол О Твёрдый материал заготовки. О Когда критична прочность режущей кромки. О Мягкий материал заготовки. О Когда заготовка обрабатывается без особых усилий. 6 P007 ТЕХНИЧЕСКИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОКАРНОГО ИНСТРУМЕНТА ДАННЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОКАРНОГО ИНСТРУМЕНТА ГЛАВНЫЙ ПЕРЕДНИЙ УГОЛ
