					Примеры страниц из каталогов инструмента для металлообработки
38 Руководство DORMER 2008 Обработка металлов резанием на металлорежущих станках Стр.38

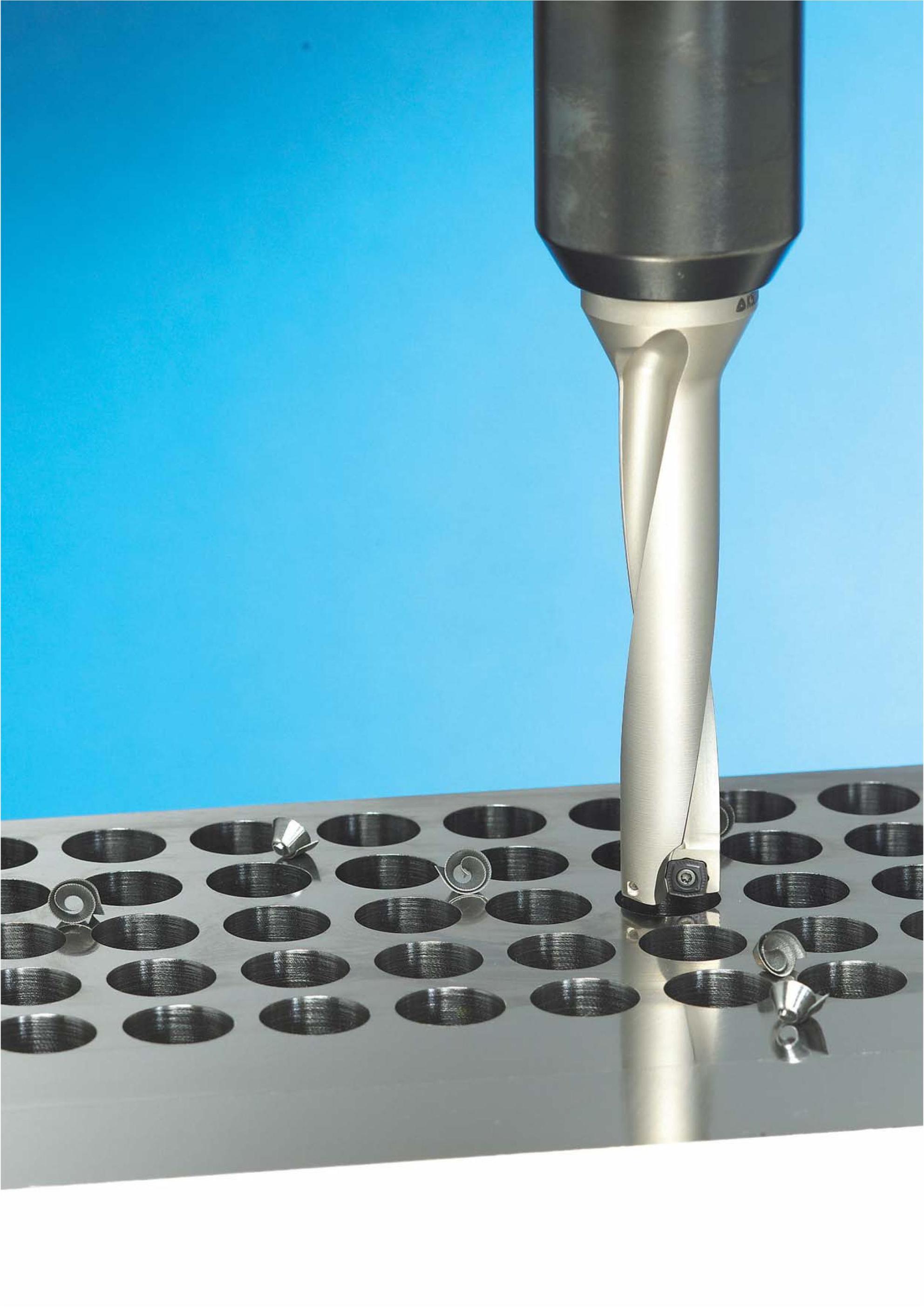

Основные элементы конструкции сверла для сверления отверстий в заготовках из металлов A Общая длина B Хвостовик C Рабочая часть D Обратная конусность Основные элементы конструкции сверла для сверления отверстий в заготовках из металлов A Общая длина B Хвостовик C Рабочая часть D Обратная конусность _ на этой длине E Ширина ленточки F Ширина пера сверла G Угол при вершине H Главная режущая кромка I Диаметр сверла J Длина главной режущей кромки K Вершина L Стружечная канавка M Перо N Калибрующая часть O Длина стружечной канавки P Кольцо Q Лапка 9 Подточка перемычки (показана увеличенной) 10 Передний угол на переферии сверла 11 Угол затыловки главной режущей кромки 12 Затылованная поверхность 1 3 Угол поперечной режущей кромки 38 Сверление 1 Затылок пера 2 Толщина перемычки 3 Поперечная режущая кромка 4 Величина затыловки 5 Стружечная канавка 6 Диаметр спинки сверла 7 Ленточка 8 Угол поперечной режущей кромки


1306 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.N024
Описание основных элементов конструкции сверл для механической обработки отверстий в металлах и сплавах Угол подъёма винтовой канавки Это наклон Описание основных элементов конструкции сверл для механической обработки отверстий в металлах и сплавах Угол подъёма винтовой канавки Это наклон спиральной канавки относительно направления оси сверла который соответствует переднему углу режущей кромки вблизи к периферии сверла. Передний угол изменяется по длине режущей кромки уменьшаясь по мере приближения к центру. Твердый материал Малый Главный передний угол Большой Мягкий материал (Алюминий и т. д.) Длина винтовой канавки Определяется глубиной отверстия длиной втулки и возможными переточками. Так как от величины сильно зависит стойкость инструмента длину рабочей части необходимо по возможности минимизировать. Двойной угол в плане Стандартное значение двойного угла в плане при вершине сверла составляет 118' и может быть изменено в соответствии с условиями конкретного применения. Мягкий материал с хорошей обрабатываемостью Малый Двойной угол в плане Большой Для твёрдых материалов и высокоэффективной обработки Толщина сердцевины Это важный элемент который о сердцевины сверла выбирается Малое сопротивление резанию Низкая прочность Хорошее стружкоудаление Материал с хорошей обрабатываемостью пределяет жёсткость сверла и способност соответствии с видом обработки. Тонкая Толщина сердцевины Толстая гь удаления стружки. Толщина Большое сопротивление резанию Высокая жесткость Плохое стружкоудаление Твёрдый материал пересекающиеся отверстия и т.д. Ленточка Ленточки определяют диаметр сверла и работают как направляющие в процессе сверления. Ширина ленточек выбирается в зависимости от величины трения стенкой отверстия. Плохая направляющая способность Малый Ширина ленточки Большой Хорошая направляющая способность Диаметр обратного конуса Для уменьшения трения стенкой отверстия рабочая часть сверла имеет небольшой обратный уклон. Уклон обычно представляется как величина уменьшения диаметра относительно длины режущей части и составляет приблизительно 0.04-0.1 мм. Большее значение выбирается для высокоэффективных свёрл и для заготовок в которых сверлятся несквозные отверстия. N024 КОНСТРУКЦИЯ СВЕРЛ И ТЕХНИЧЕСКОЕ ОПИСАНИЕ ГЕОМЕТРИЯ СВЕРЛА ЭЛЕМЕНТЫ С ВЕРЛА И ХАРАКТЕРИСТИКА РЕЗАНИЯ

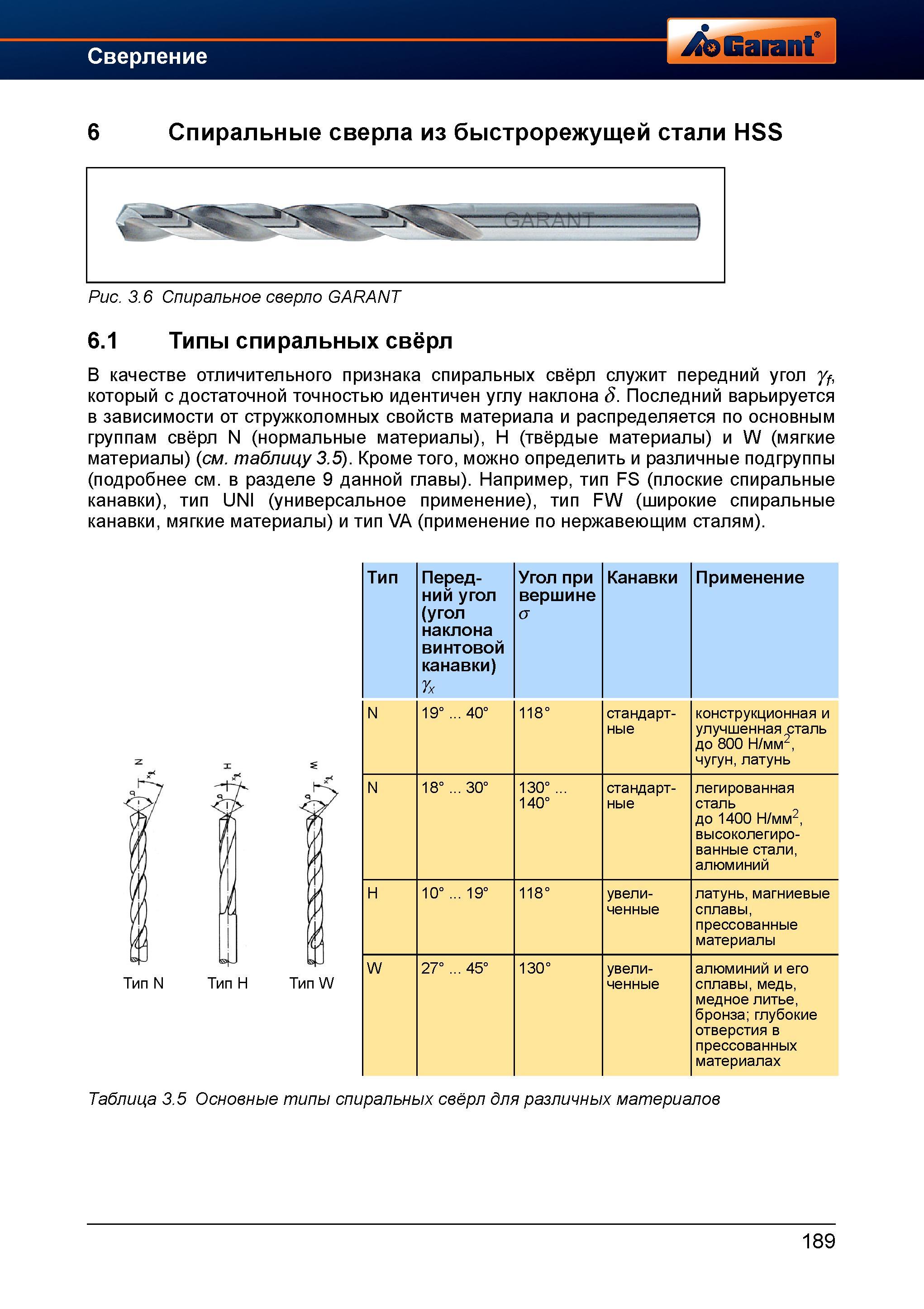

217 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.189
Типы спиральных свёрл В качестве отличительного признака спиральных свёрл служит передний угол yf, который с достаточной точностью идентич Типы спиральных свёрл В качестве отличительного признака спиральных свёрл служит передний угол yf, который с достаточной точностью идентичен углу наклона Последний варьируется в зависимости от стружколомных свойств материала и распределяется по основным группам свёрл N (нормальные материалы), H (твёрдые материалы) и W (мягкие материалы) (см. таблицу 3.5). Кроме того, можно определить и различные подгруппы (подробнее см. в разделе 9 данной главы). Например, тип FS (плоские спиральные канавки), тип UNI (универсальное применение), тип FW (широкие спиральные канавки, мягкие материалы) и тип VA (применение по нержавеющим сталям). Тип N Тип H Тип W Тип Передний угол (угол наклона винтовой канавки) Yx Угол при вершине a Канавки Применение N 19° ... 40° 118° стандарт- ные конструкционная и улучшенная сталь до 800 Н/мм2, чугун, латунь N 18° ... 30° 130° ... 140° стандарт- ные легированная сталь до 1400 Н/мм2, высоколегированные стали, алюминий H 10° ... 19° 118° увели- ченные латунь, магниевые сплавы, прессованные материалы W 27° ... 45° 130° увеличенные алюминий и его сплавы, медь, медное литье, бронза глубокие отверстия в прессованных материалах Таблица 3.5 Основные типы спиральных свёрл для различных материалов 189 Рис. 3.6 Спиральное сверло GARANT 6.1
