Плашки по металлу / Thread dies

Нарезание наружной резьбы плашками Основные элементы резьбового инструмента по металлу Коническое отверстие под стопорный винт Спиральная подточка

Нарезание наружной резьбы плашками Основные элементы резьбового инструмента по металлу Коническое отверстие под стопорный винт Спиральная подточка _ Наружный диаметр 2 Диаметр углубления 3 Толщина 4 Длина резьбы 5 Коническое отверстие под стопорный винт 6 Угол заборной части 7 Длина заборной части 8 Диаметр заборной части 9 Спиральная подточка 10 Угол подточки 11 Длина подточки 12 Передний угол 13 Режущий зуб 14 Ширина режущего зуба 15 Отверстие для формирования режущей части и отвода стружки 16 Паз для регулировки 92 плашки 5 3 L т 1

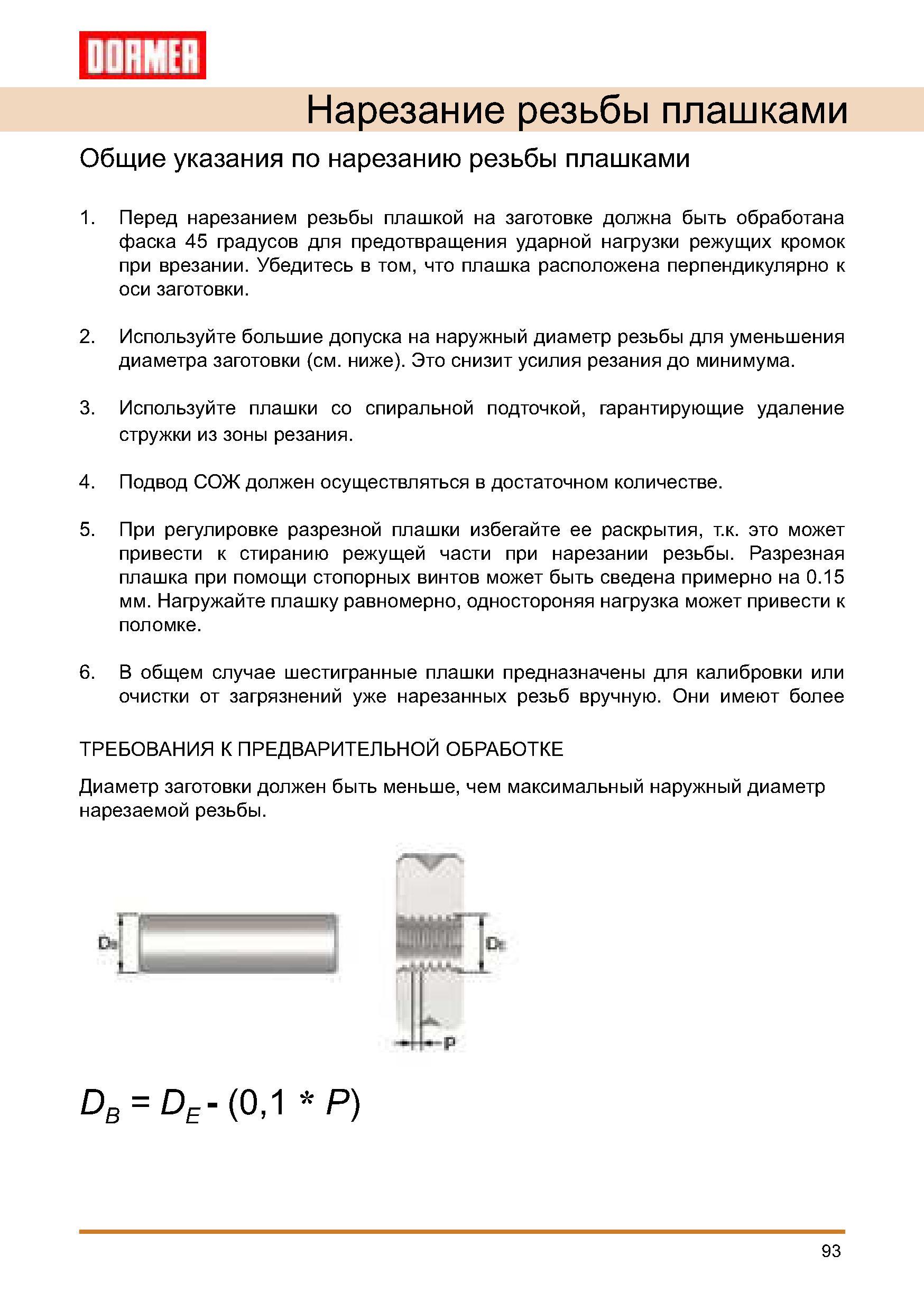

Нарезка резьбы плашками Общие указания Предварительно на заготовке должна быть обработана фаска 45 градусов для предотвращения ударной нагрузки режущих кромок

Нарезка резьбы плашками Общие указания Предварительно на заготовке должна быть обработана фаска 45 градусов для предотвращения ударной нагрузки режущих кромок _ при врезании. Убедитесь в том, что плашка расположена перпендикулярно к оси заготовки. 2. Используйте большие допуска на наружный диаметр резьбы для уменьшения диаметра заготовки (см. ниже). Это снизит усилия резания до минимума. 3. Используйте плашки со спиральной подточкой, гарантирующие удаление стружки из зоны резания. 4. Подвод СОЖ должен осуществляться в достаточном количестве. 5. При регулировке разрезной плашки избегайте ее раскрытия, т.к. это может привести к стиранию режущей части при нарезании резьбы. Разрезная плашка при помощи стопорных винтов может быть сведена примерно на 0.15 мм. Нагружайте плашку равномерно, одностороняя нагрузка может привести к поломке. 6. В общем случае шестигранные плашки предназначены для калибровки или очистки от загрязнений уже нарезанных резьб вручную. Они имеют более ТРЕБОВАНИЯ К ПРЕДВАРИТЕЛЬНОЙ ОБРАБОТКЕ Диаметр заготовки должен быть меньше, чем максимальный наружный диаметр нарезаемой резьбы. db = De - (0,1 P) 93 по нарезанию резьбы плашками 1. резьбы плашкой

Как правильно нарезать плашкой наружную резьбу? Возможные трудности при нарезании и способы их устранения Выход за пределы допуска в большую / меньшую сторону

Как правильно нарезать плашкой наружную резьбу? Возможные трудности при нарезании и способы их устранения Выход за пределы допуска в большую / меньшую сторону _ Несовпадение осей плашки и заготовки Проверьте и отрегулируйте соосность, очистите от загрязнений сторону Неправильное значение осевой подачи Проверьте значение осевой подачи и ее выполнение станком Плохое качество поверхности Неправильно подобран передний угол для обрабатываемого материала Попробуйте плашку с другой геометрией Неправильный или недостаточный подвод СОЖ См. раздел “Смазочно-охлаждающая среда” Неправильное значение скорости резания Следуйте рекомендациям каталога Диаметр заготовки слишком велик Уменьшить до необходимого значения На заготовке отсутствует фаска Убедитесь в наличии фаски на заготовке Выкрашивания / поломка Неправильно выбран тип плашки Следуйте рекомендациям каталога Скорость резания слишком высока Следуйте рекомендациям каталога Диаметр заготовки слишком велик Уменьшить до необходимого значения На заготовке отсутствует фаска Убедитесь в наличии фаски на заготовке Несовмещение осей плашки и заготовки Проверьте и отрегулируйте соосность, очистите от загрязнений Быстрый износ Неправильный или недостаточный подвод СОЖ См. раздел “Смазочно-охлаждающая среда” Скорость резания слишком высока Следуйте рекомендациям каталога Наростообразование Неправильный или недостаточный подвод СОЖ См. раздел “Смазочно-охлаждающая среда” Диаметр заготовки слишком велик Уменьшить до необходимого значения Скорость резания слишком мала Следуйте рекомендациям каталога 94 Нарезание резьбы плашками резьбы плашками Проблема Причина Способ устранения
